Порт Ethernet (Com 3) системы DECS-400 обеспечивает обмен информацией с панелью IDP-800 на
более высоких скоростях, чем это возможно через порт RS-485 системы DECS-400. Коммутатор
Ethernet используется для маршрутизации обмена данными между панелью IDP-800 и DECS-400
по локальной сети. Общая схема соединения панели IDP-800 и DECS-400 для обмена
информацией через локальную сеть Ethernet показана на Рис. 3.

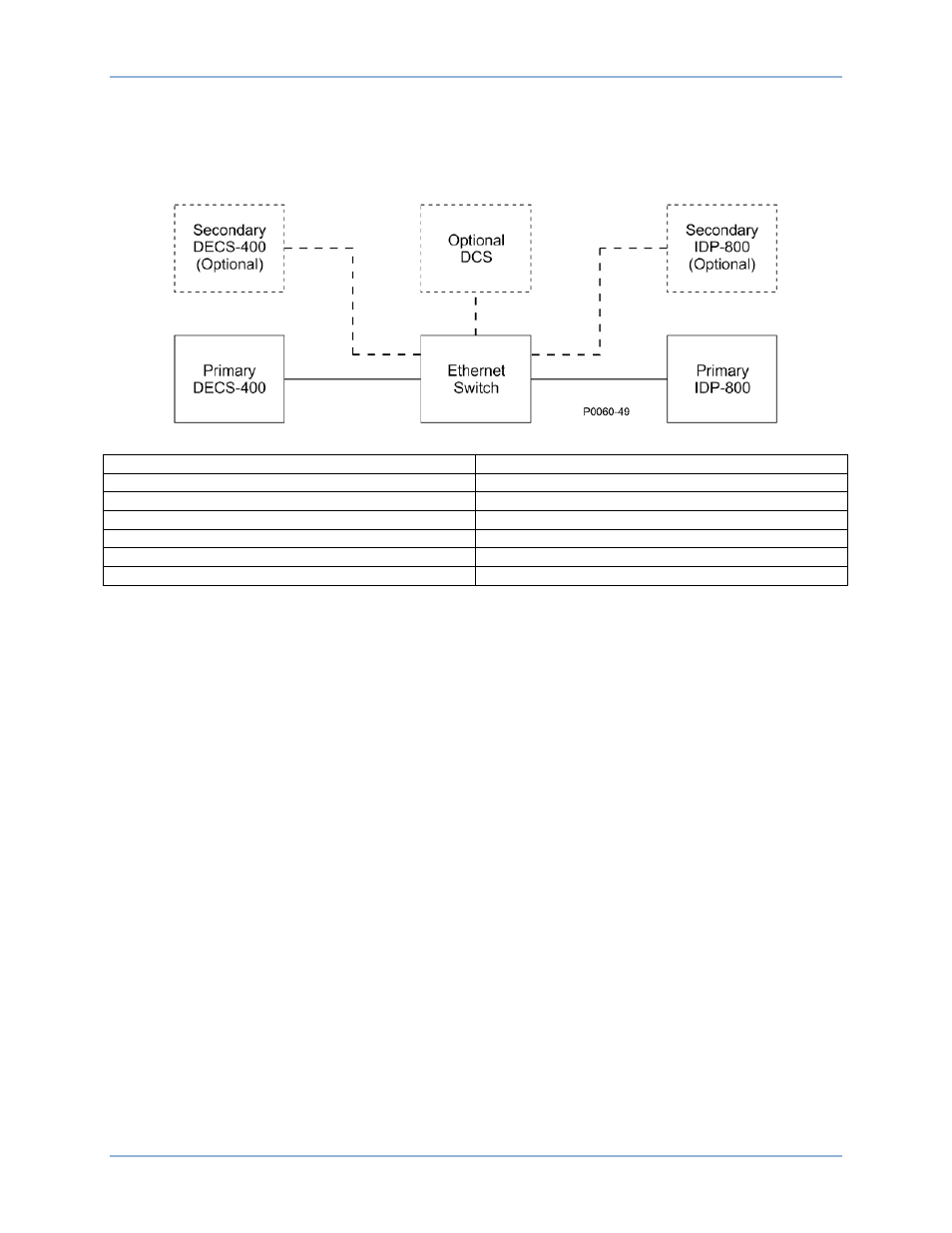

Рис. 3. Обмен информацией между IDP-800 и DECS-400 по локальной сети
Secondary DECS-400 (Optional)
Вторичная система DECS-400 (опция)
Secondary IDP-800 (Optional)
Вторичная панель IDP-800 (опция)
Optional DCS
DCS (опция)
Primary DECS-400
Первичная система DECS-400
Ethernet Switch
Коммутатор Ethernet
Primary IDP-800
Первичная панель IDP-800
P0060-49
P0060-49
