Эксплуатация панели IDP-800-В
Панель IDP-800-B используется совместно с системой DECS-400. Панель IDP-800-А используется
совместно с системами DECS-200 или DECS-200N. Панель IDP-800-С используется совместно
с системами DECS-250 и DECS-250N. См. рис. 1, на котором приведены обозначения исполнений
IDP-800
. В данной главе описывается управление панелью IDP-800-В и перемещение по экрану.
Для применений, в которых используются панели DECS-200 и DECS-200N, см. главу
«Эксплуатация панели IDP-800-A». Для применений, в которых используются панели DECS-250
и DECS-250N см. главу «Эксплуатация панели IDP-800-С».
Представление экрана IDP-800 и его возможности будут зависеть от типа используемой системы
DECS и ее конфигурации (одинарная или сдвоенная система DECS, используется для управления
генератором или двигателем).
Параметры системы, состоящей из DECS и генератора/двигателя, можно просматривать
с помощью интерактивных экранов, отображающихся на панели IDP-800, и управлять ими. Экраны
сгруппированы в соответствии с функциями. Перемещение между экранами и управление
функциями осуществляется с помощью сенсорных кнопок, расположенных на экранах панели IDP-
800.
Экраны настройки конфигурации
Два экрана настройки конфигурации определяют рабочие режимы DECS и IDP-800: «Настройка
конфигурации IDP-800» и «Настройка конфигурации экрана». Указанные экраны настройки
конфигурации доступны после первоначального включения IDP-800. После первоначальной
настройки конфигурации доступ к этим экранам может осуществляться с экрана «Главное окно»
после ввода соответствующего пароля.
Настройка конфигурации панели IDP-800
После первоначального включения на панели IDP-800 отображается экран настройки
конфигурации IDP-800 (Рис. 18), на котором до перехода к другим экранам IDP-800 должно быть
выбрано изделие, его конфигурация и применение. Неправильная настройка может привести
к отображению на панели IDP-800 ложных аварийных сигналов.

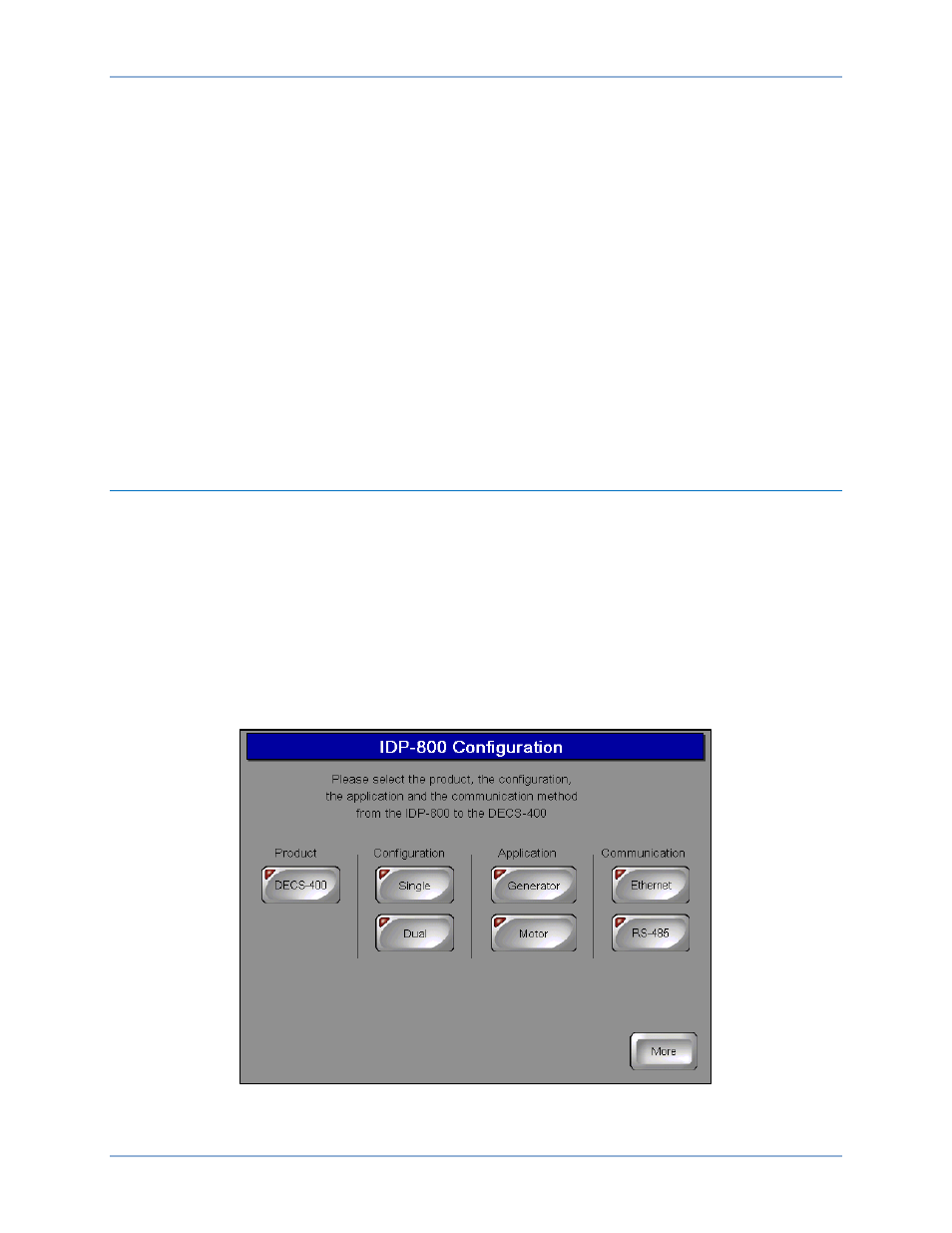

Рис. 18. Экран настройки конфигурации панели IDP-800
IDP-800
Эксплуатация панели IDP-800-В
