Управление DECS
Доступ к экрану «Управление DECS» возможен только при входе в систему с использованием
соответствующего пароля. После входа в систему кнопка «Управление» на экране «Главное окно»
обеспечивает доступ к экрану «Управление DECS», показанному на Рис. 13. Функции управления
DECS распределены между двумя экранами: «Управление уставками» и «Управление
регулированием».

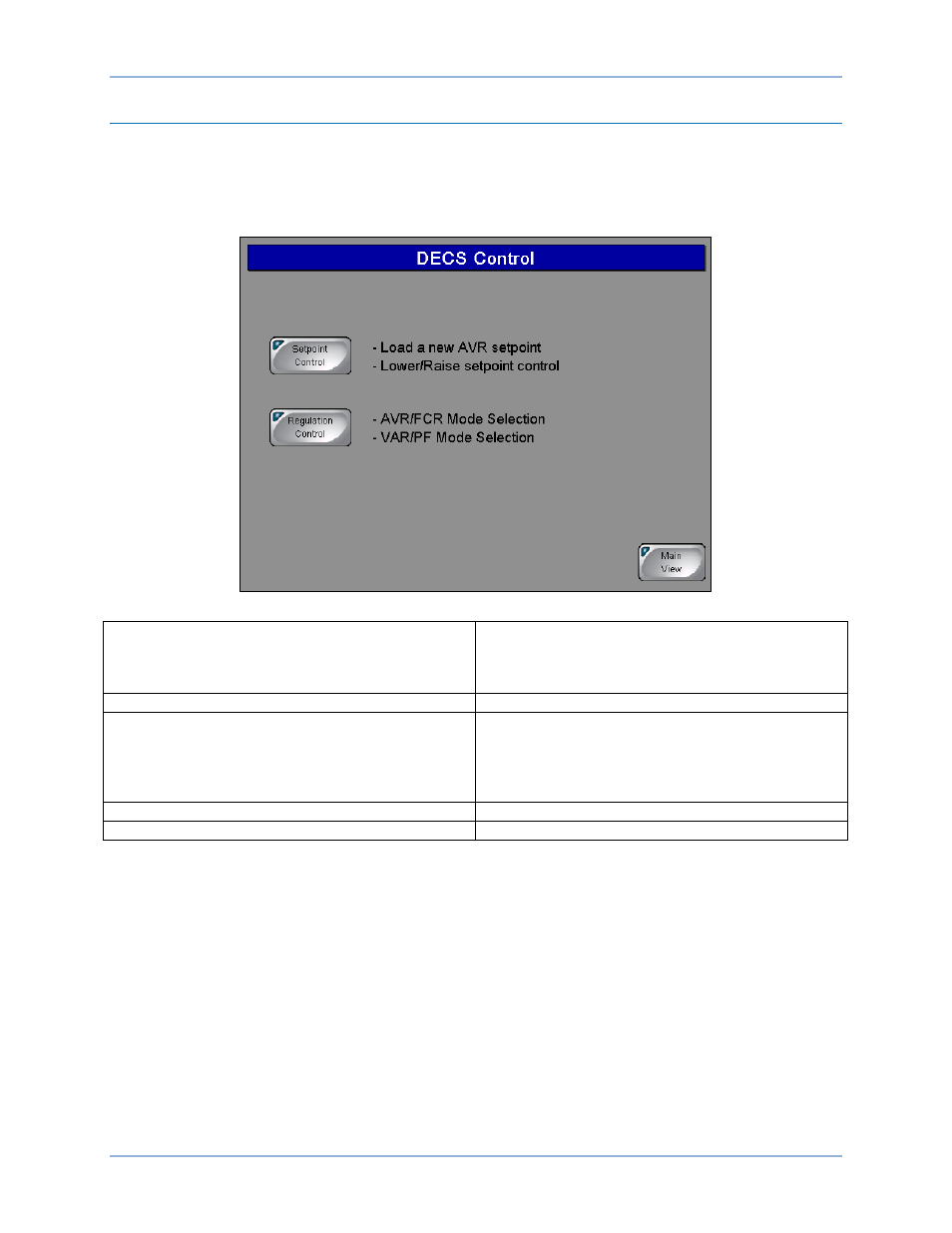

Рис. 13. Экран управления DECS
DECS Control
Load a new AVR setpoint
Lower/Raise setpoint control
Управление DECS
Загрузка новой уставки автоматической
регулировки напряжения
Управление снижением/увеличением уставки
Setpoint Control
Управление уставками
AVR/FCR Mode Selection
VAR/PF Mode Selection
Выбор режима автоматической регулировки
напряжения/ручной регулировки тока
возбуждения
Выбор режима регулировки реактивной
мощности/коэффициента мощности
Regulation Control
Управление регулированием
Main View
Главное окно
Управление уставками
Нажатие кнопки «Управление уставками» предоставляет доступ к экрану «Управление уставками»
(
Рис. 14). Данный экран отображает уставки автоматической регулировки напряжения (AVR),
ручной регулировки / регулировки тока возбуждения (FCR), коэффициента мощности (КМ)
и реактивной мощности (VAR) в системах DECS-200/200N. Он обеспечивает два способа
настройки уставок. Для увеличения и уменьшения значения активной уставки могут
использоваться кнопки «+» и «–». Может быть введено конкретное значение для каждой из
четырех уставок. Нажатие кнопки «Создать», относящейся к изменяемой уставке, открывает
доступ к экрану «Регулировка уставки», отображающему текущее значение уставки вместе с
предельными максимальным и минимальным значениями параметра. При касании области поля
параметра отображается цифровая клавиатура, с помощью которой может быть введено новое
значение.
Экран «Управление уставками» содержит также индикаторы состояния системы и измерительный
дисплей для отображения параметров генератора и системы возбуждения.
