Инструкция по эксплуатации Basler Electric IDP-800
Страница 27
9437673990 Ред. F1
21
52L/M Contact Closed
Limiting Status
Stator Current Limiting
Overexcitation Limiting
Underexcitation Limiting
Underfrequency Limiting
Контакт 52J/K замкнут
Контакт 52L/M замкнут
Состояние ограничения
Ограничение тока статора
Ограничение перевозбуждения
Ограничение недовозбуждения
Ограничение снижения частоты
Alarms Reset
Сброс аварийных сигналов
Relay Status
Состояние реле
Main View
Главное окно
History
Журнал
Нажатием кнопки «Состояние реле» в экране «Аварийные сигналы и состояние» отображается
экран «Состояние реле DECS» (Рис. 17). Данный экран содержит индикаторы состояния контактов
выхода реле DECS (разомкнуты или замкнуты) и матрицу индикаторов, отображающую выход
каждого реле и состояние, вызвавшее срабатывание реле. Нажатие кнопки «Назад» осуществляет
возврат к экрану «Аварийные сигналы и состояние».

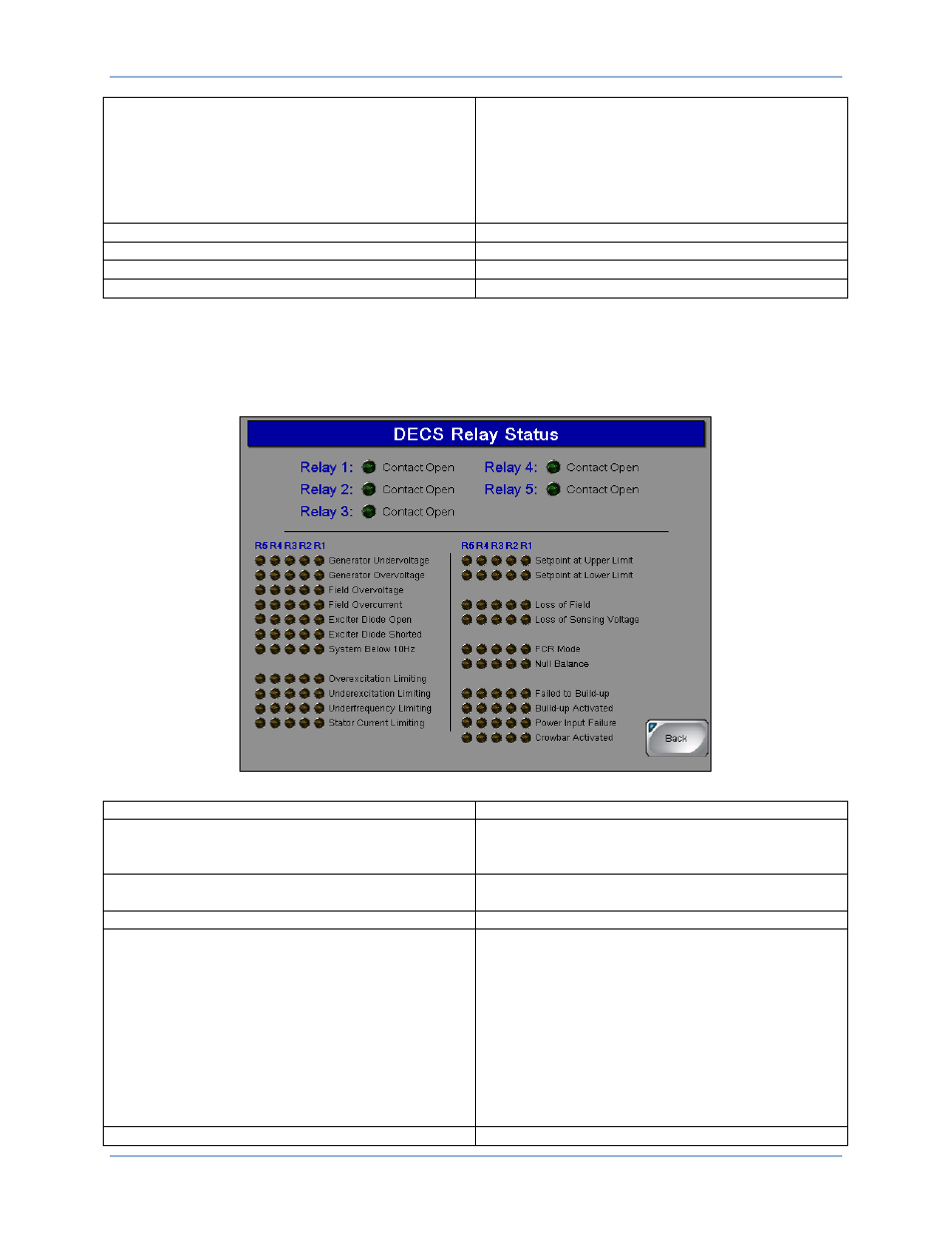

Рис. 17. Экран состояния реле DECS
DECS Relay Status
Состояние реле DECS
Relay 1:
Relay 2:
Relay 3:
Реле 1:
Реле 2:
Реле 3:
Relay 4:
Relay 5:
Реле 4:
Реле 5:
Contact Open
Контакт разомкнут
Generator Undervoltage
Generator Overvoltage
Field Overvoltage
Field Overcurrent
Exciter Diode Open
Exciter Diode Shorted
System Below 10Hz
Overexcitation Limiting
Underexcitation Limiting
Underfrequency Limiting
Stator Current Limiting
Недостаточное напряжение генератора
Перенапряжение генератора
Перенапряжение обмотки возбуждения
Сверхток обмотки возбуждения
Диод возбудителя открыт
Диод возбудителя закорочен
Частота системы ниже 10 Гц
Ограничение перевозбуждения
Ограничение недовозбуждения
Ограничение снижения частоты
Ограничение тока статора
Setpoint at Upper Limit
Уставка на верхнем пределе
IDP-800
Эксплуатация панели IDP-800-А
