Мощность
Доступ к экрану «Мощность» (Рис. 25) осуществляется при нажатии кнопки «Мощность» на экране
«Измерения DECS». По умолчанию отображается горизонтальная кривая. Нажатие кнопки
«Вертикальная кривая» осуществляет выбор вертикального расположения кривой.

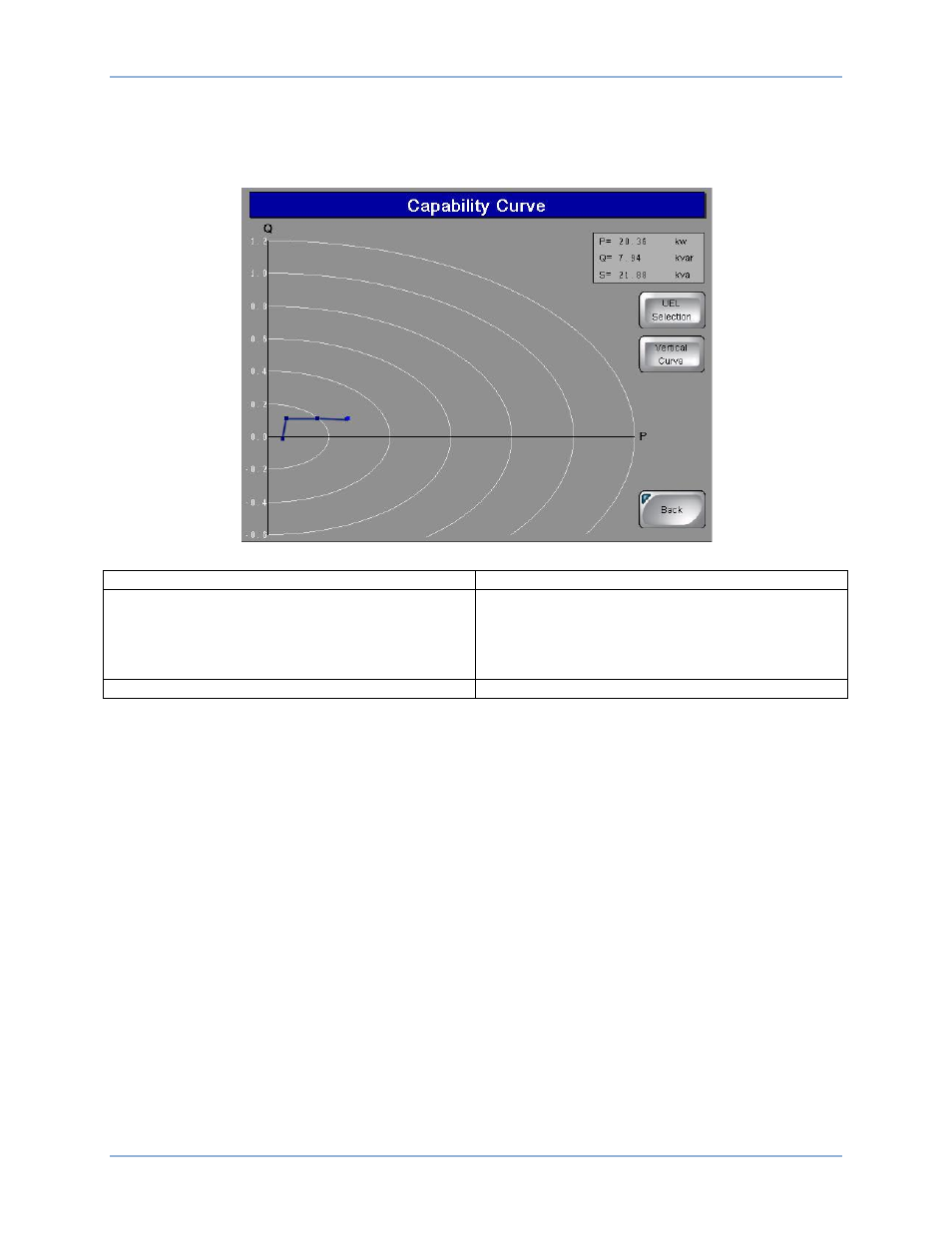

Рис. 25. Экран кривой мощностей
Capability Curve
Кривая мощности
P= 20.36 kw
Q= 7.94 kvar
S= 21 8 8 kva
UEL Selection
Vertical Curve
P= 20,36 кВт
Q=7,94 кВАр
S= 21,88 кВА
Выбор UEL
Вертикальная кривая
Back
Назад
Для выбора графика кривой ограничителя недовозбуждения (UEL) необходимо нажать кнопку
«Кривая UEL» для доступа к экрану «Выбор кривой UEL» (Рис. 26). На нем можно выбрать кривую
DECS UEL из внутренней памяти или же настроить конфигурацию пользовательской,
трехточечной, четырехточечной или пятиточечной кривой. Точки кривой UEL должны выбираться
с использованием программы DECS BESTCOMS для обеспечения их точного отображения на
панели IDP-800. Нажатие кнопки «Не отображать» отключает отображение кривых UEL.
