Инструкция по эксплуатации Basler Electric IDP-800
Страница 58
52
9437673990 Ред. F1
Aac
А перем. тока
Generator Voltage:
Напряжение генератора:
Generator Current:
Ток генератора:
Hz
Гц
Generator Power Factor
Коэффициент мощности генератора
Generator Frequency:
Digital Meter
Частота генератора:
Цифровой измеритель
Generator Power
Мощность генератора
Exciter Values
Параметр источника возбуждения:
Main View
Главное окно
Back
Назад
Каждое аналоговое представление отображается вместе с значением цифрового эквивалента
в верхнем левом углу. Остальные аналоговые измеренные значения распределяются между
двумя экранами: экраном «Мощность генератора» или «Мощность двигателя» и экраном
«Параметры устройства возбуждения».
Доступ к экранам «Мощность генератора» или «Мощность двигателя» осуществляется с экрана
«Параметры генератора/двигателя» при нажатии кнопки «Мощность генератора» или «Мощность
двигателя». Данный экран отображает аналоговые представления активной мощности, реактивной
мощности и полной мощности генератора/двигателя.
Доступ к экрану «Параметры устройства возбуждения» осуществляется с экрана «Параметры
генератора/двигателя» или «Мощность генератора/двигателя» при нажатии кнопки «Параметры
устройства возбуждения». Данный экран отображает аналоговые представления напряжения
и тока возбуждения. Для возврата к экрану цифровых измерений DECS можно использовать
кнопку «Цифровой измеритель» на любом экране аналоговых измерений.
Экраны состояния, ввода/вывода и аварийной сигнализации

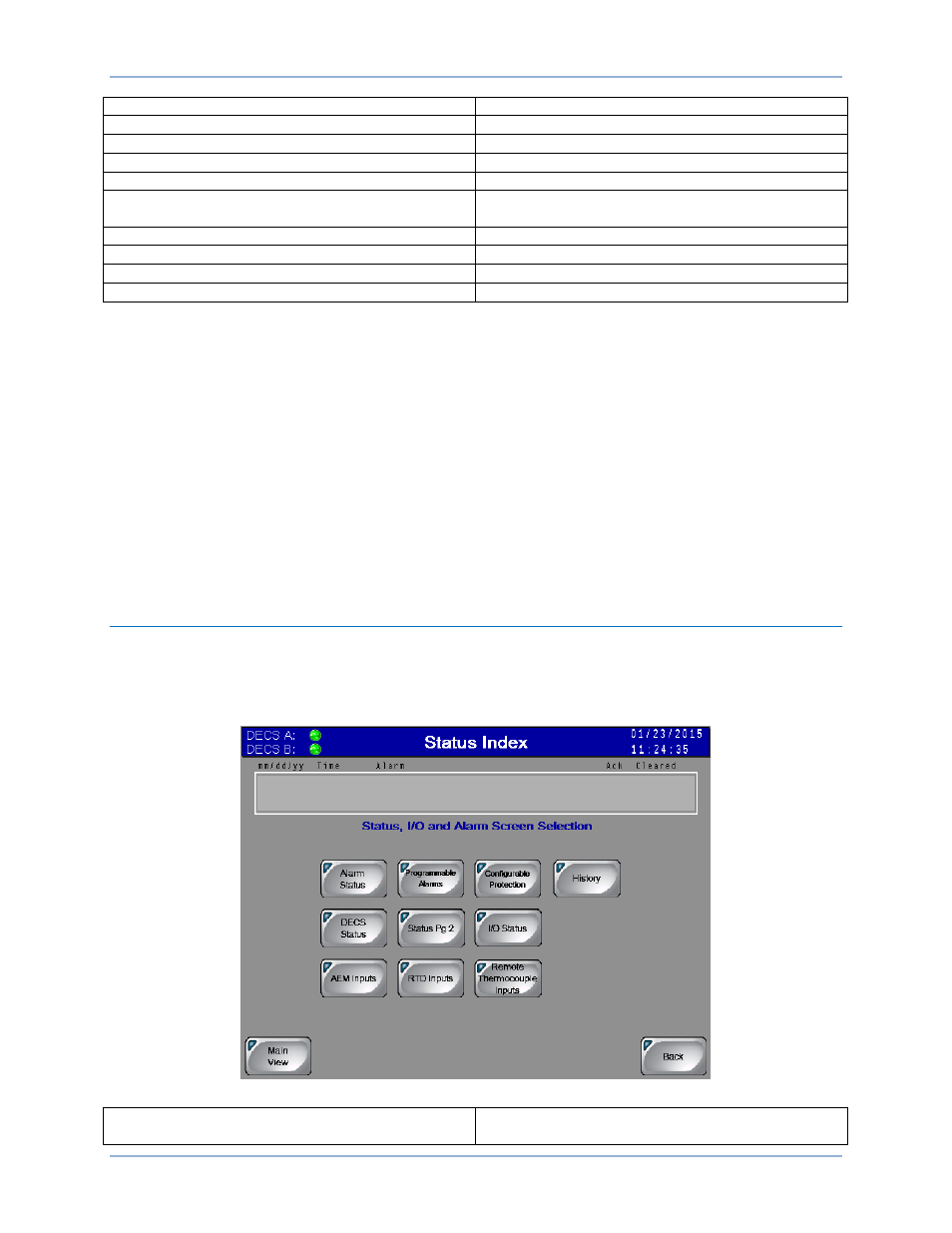

Доступ к экрану «Указатель состояний» (Рис. 43) обеспечивается при нажатии кнопки «Указатель
состояний» на экране «Главное окно». Данный экран обеспечивает доступ к аварийным сигналам,
журналу аварийных сигналов, состоянию входов/выходов, состоянию DECS, настраиваемой
защите и входам AEM.
Рис. 43. Экран указателя состояний
DECS A:
DECS B:
DECS A:
DECS B:
Управление панелью IDP-800-C
IDP-800
