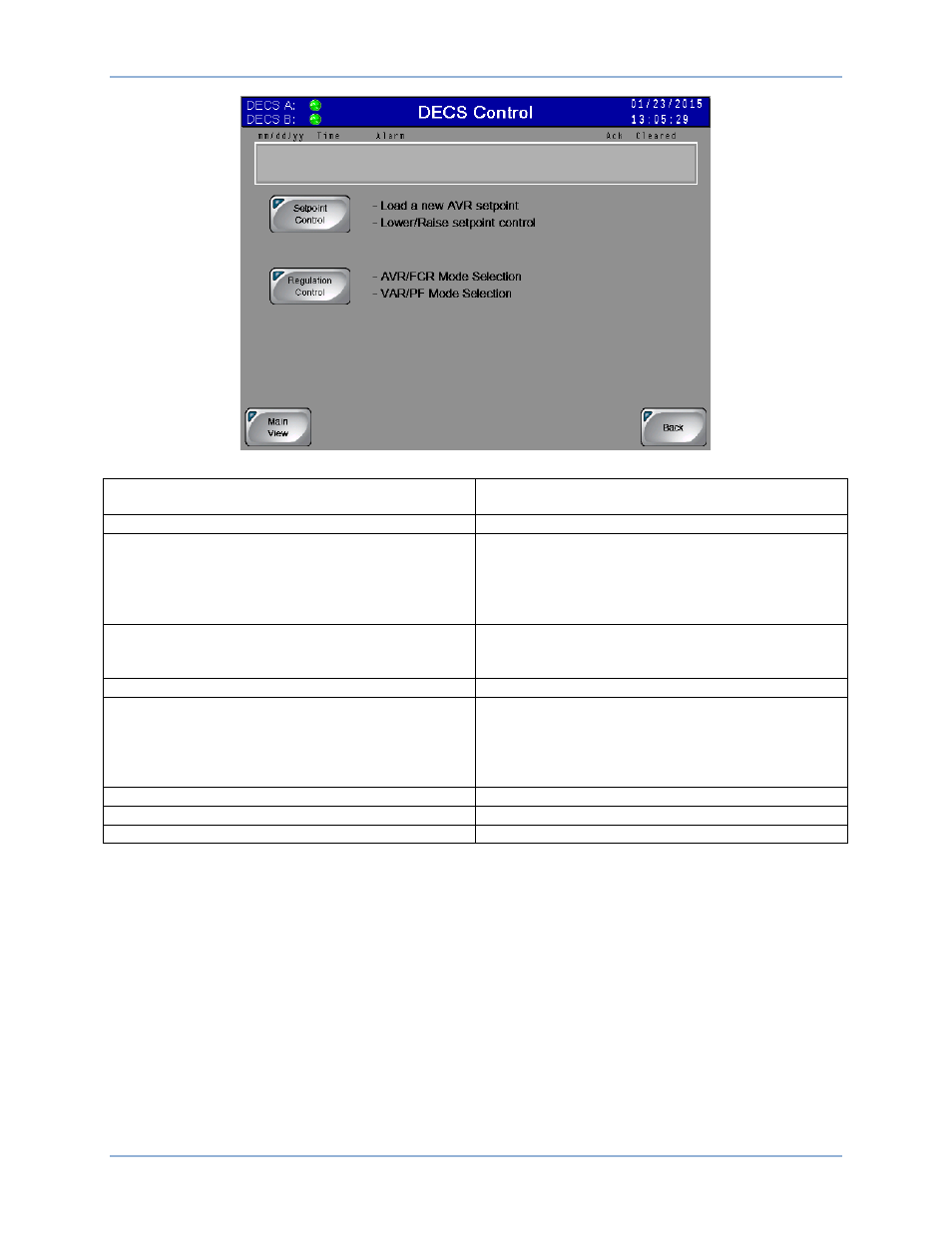

Рис. 54. Экран управления DECS
DECS A:
DECS B:
DECS A:
DECS B:
DECS Control
Управление DECS
mm/dd/yy
Time
Alarm
Ack
Cleared
мм/дд/гг
Время
Аварийный сигнал
Квитирование
Удалено
Load a new AVR setpoint
Lower/Raise setpoint control
Загрузка новой уставки автоматической
регулировки напряжения
Управление снижением/увеличением уставки
Setpoint Control
Управление уставками
AVR/FCR Mode Selection
VAR/PF Mode Selection
Выбор режима автоматической регулировки
напряжения/ручной регулировки тока
возбуждения
Выбор режима регулировки реактивной
мощности/коэффициента мощности
Regulation Control
Управление регулированием
Main View
Главное окно
Back
Назад
Управление уставками
Нажатие кнопки «Управление уставками» предоставляет доступ к экрану «Управление уставками»
(
Рис. 55). Данный экран отображает уставки автоматической регулировки напряжения (AVR),
ручной регулировки / регулировки тока возбуждения (FCR), коэффициента мощности (КМ)
и реактивной мощности (VAR) в системах DECS. Он обеспечивает два способа настройки уставок.
Для увеличения и уменьшения значения активной уставки могут использоваться кнопки «+» и «–».
Может быть введено конкретное значение для каждой из четырех уставок. Нажатие кнопки
«Создать», относящейся к изменяемой уставке, открывает доступ к экрану «Регулировка уставки»,
отображающему текущее значение уставки вместе с предельными максимальным и минимальным
значениями параметра. При касании области поля параметра отображается цифровая клавиатура,
с помощью которой может быть введено новое значение.
Экран «Управление уставками» содержит также индикаторы состояния системы и измерительный
дисплей для отображения параметров генератора и системы возбуждения.
Управление панелью IDP-800-C
