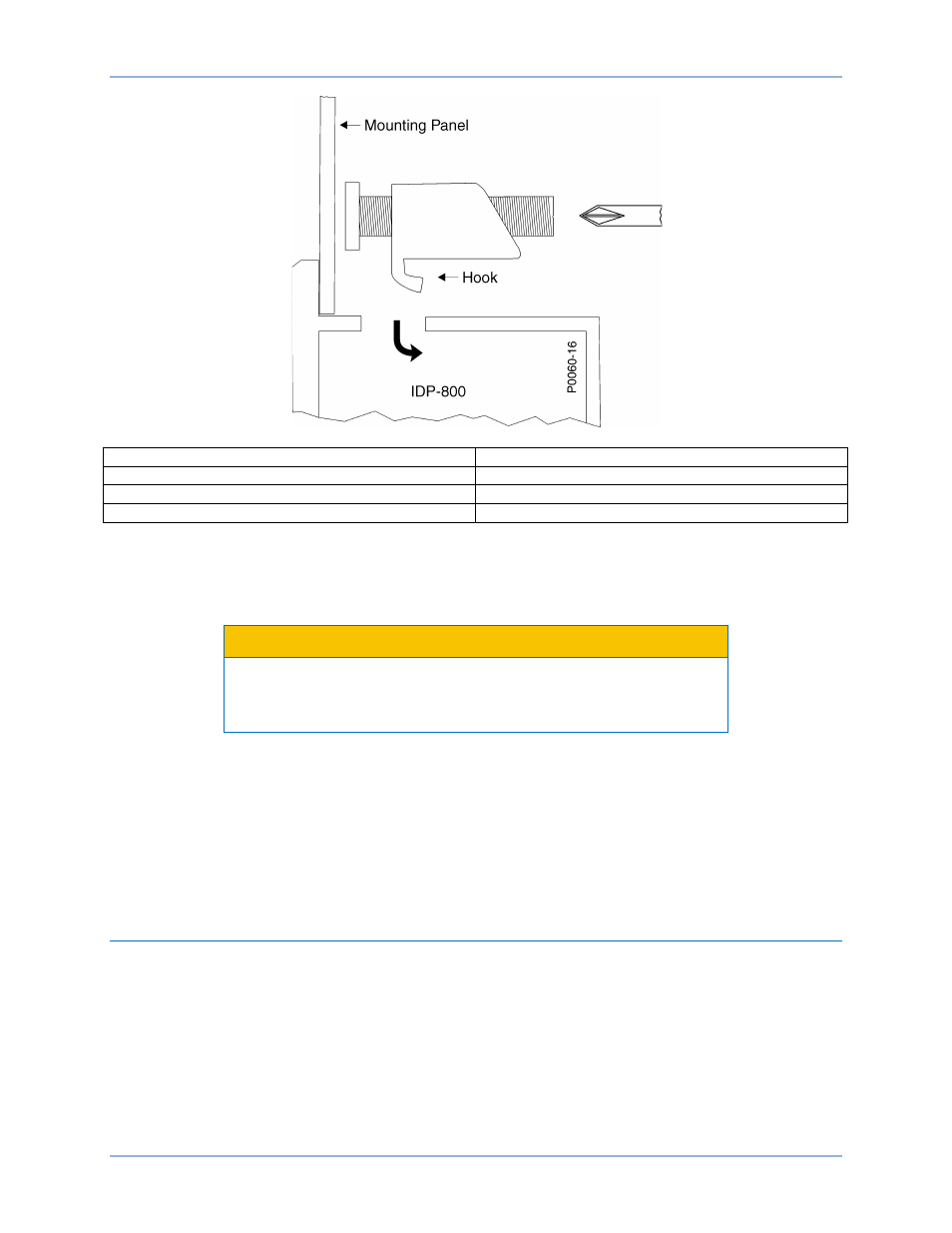

Рис. 59. Местный вид крепления
Mounting Panel
Монтажная панель
Hook
Крючок
IDP-800
IDP-800
P0060-16
P0060-16
Закрепите IDP-800 в проеме монтажной панели, выполнив следующие операции. Перед
креплением дисплея к панели убедитесь, что установочная прокладка IDP-800 находится на своем
месте.
Внимание!
Чрезмерная затяжка винтов крепления может привести
к повреждению корпуса панели отображения. Максимальный
момент затяжки винтов составляет 4,43 дюйм-фунта (0,5 Н•м).
1.
Вставьте панель IDP-800 в проем под панель и прижмите IDP-800 к монтажной панели.
2.
Вставьте крючок узла крепления в один из четырех пазов и вращайте винт по часовой
стрелке, пока он не упрется в монтажную панель.
3.
Повторите шаг 2 для трех оставшихся узлов крепления и пазов.
4.
В случае необходимости отрегулируйте положение панели IDP-800 в проеме таким
образом, чтобы панель IDP-800 была прижата к монтажной панели по центру окна.
Монтаж дополнительного оборудования
Монтаж приобретаемого отдельно коммутатора Ethernet и источника питания рассматривается
в следующих разделах.
Коммутатор Ethernet
Приобретаемого отдельно восьмипортовый коммутатор Ethernet (номер по каталогу: 41133) может
устанавливаться с использованием монтажной DIN-рейки (номер по каталогу: 9323900001).
Размеры монтажной DIN-рейки показаны на Рис. 60. Размеры приведены в дюймах с указанием
в скобках значения в миллиметрах.
