Связь через Ethernet
Порт Ethernet позволяет выполнять опрос панели IDP-800 через локальную сеть/систему
распределенного управления и отображать значения параметров системы, полученные по
результатам мониторинга, выполняемого системами DECS-200, DECS-200N, DECS-250 или
DECS-250N.
Рис. 2 служит в качестве общего примера использования панели IDP-800 для
получения данных от DECS по локальной сети Ethernet. Интерфейс Ethernet 10 Base-T панелей
IDP-800-
A и IDP-800-С подключается к локальной сети с помощью стандартного модульного
разъема RJ-45. Этот разъем расположен в нижней части дисплея.

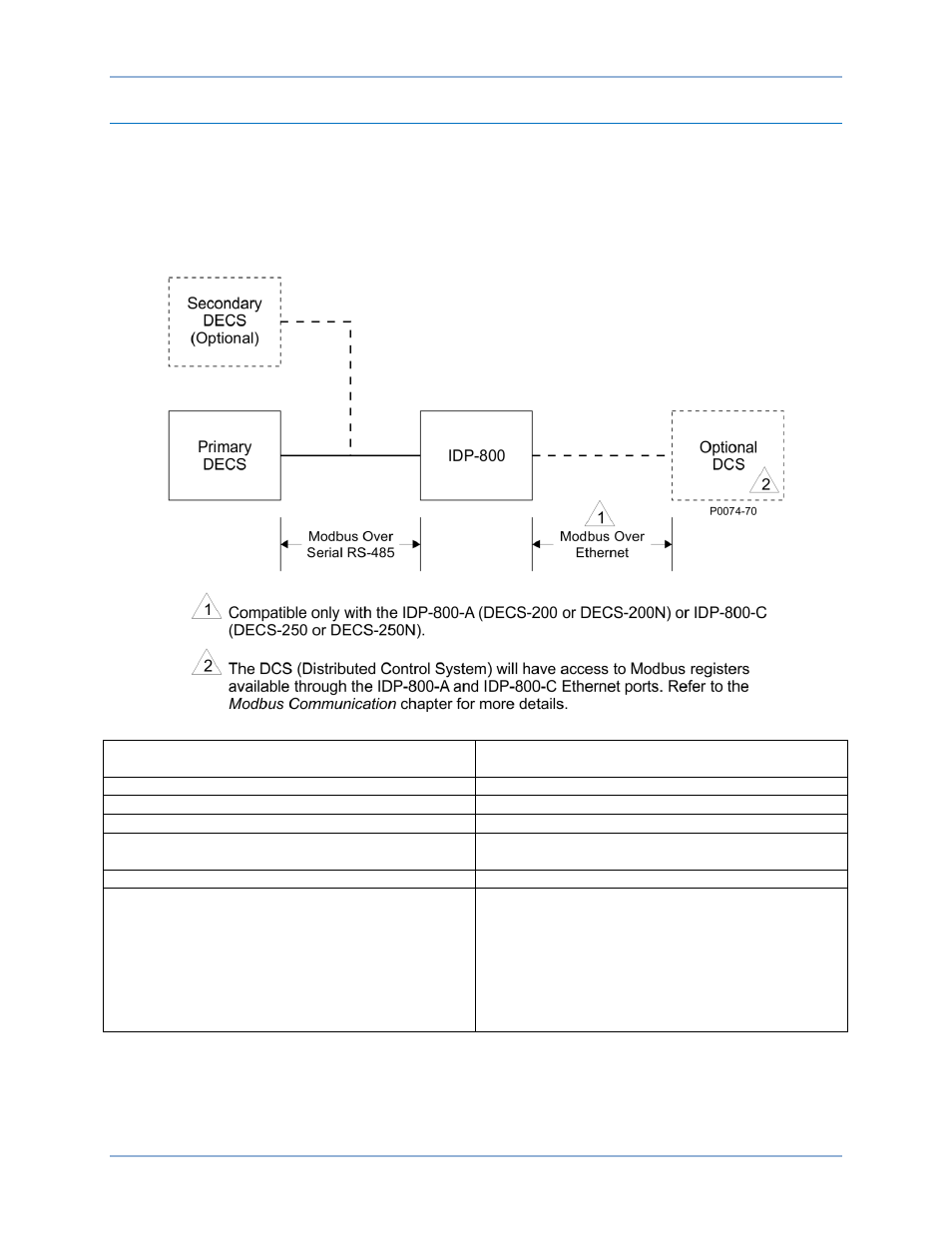

Рис. 2. Подключение панели IDP-800 между DECS и локальной сетью Ethernet
Secondary DECS (Optional)
Primary DECS
Вторичная система DECS (опция)
Первичная система DECS
Optional DCS
DCS (опция)
IDP-800
IDP-800
P0074-70
P0074-70
Modbus Over Serial RS-485
Связь по протоколу Modbus через
последовательный интерфейс RS-485
Modbus Over Ethernet
Связь по протоколу Modbus через Ethernet
Compatible only with the IDP-800-A (DECS-200 or
DECS-200N) or IDP-800-C (DECS-250 or DECS-
250N).
The DCS (Distributed Control System) will have
access to Modbus registers available through the
IDP-800-A and IDP-800-C Ethernet ports. Refer to
the Modbus Communication chapter for more
details.
Совместимость только с IDP-800-A (DECS-200
или DECS-200N) или IDP-800-C (DECS-250 или
DECS-250N).
DCS (система распределенного управления)
будет иметь возможность доступа к регистрам
Modbus через порты Ethernet панелей IDP-800-A
и IDP-800-C. Дополнительные сведения см. в
главе «Обмен данными по протоколу Modbus».
Регистры Modbus панели IDP-800 для доступных функций DECS перечислены в главе «Обмен
данными по протоколу Modbus». Информация, относящаяся к протоколу связи Modbus,
использующемуся в системе DECS, приведена в публикациях Basler № 9360100990 (DECS-200),
№ 9388800990 (DECS-200N), № 9440300990 (DECS-250), и № 9440500990 (DECS-250N).
