1
Введение
Панель интерактивного отображения IDP-800 — это цветная панель с сенсорным интерфейсом
и размером по диагонали 7,5 дюймов/19 сантиметров, которая предоставляет пользователю
возможность управления системой возбуждения на базе устройства Basler Electric DECS, а также
мониторинга ее состояния. Функции мониторинга и управления, которыми снабжена панель IDP-
800
, включают отображение состояния DECS и системы возбуждения, операций управления
системой, а также настройки уставок возбуждения, выполняемой в установленном порядке.
Панель IDP-800 совместима с цифровыми системами управления возбуждением DECS-200,
DECS-200N, DECS-250, DECS-
250N и DECS-400.
Просмотр параметров DECS, систем синхронного генератора и двигателя, а также управление
такими параметрами осуществляется с помощью интерактивных страниц, отображающихся на
экране панели IDP-800. Страницы сгруппированы в соответствии с функциями системы.
Перемещение между страницами и управление функциями осуществляется с помощью сенсорных
кнопок, расположенных на страницах IDP-800.
Связь между IDP-800 и DECS обеспечивается через последовательный порт связи IDP-800 и порт
RS-
485 DECS. Одна панель IDP-800 может обеспечивать мониторинг первичного и вторичного
устройств DECS в случае применения сдвоенной системы DECS. Панель IDP-800 оснащена
портом связи Ethernet, обеспечивающим доступ к регистрам Modbus™ для мониторинга состояния
системы и управления DECS. Данная возможность обеспечивает интеграцию панели IDP-800
в существующую систему распределенного управления (DCS).
Обозначение исполнений панели IDP-800
Состоящее из одной цифры обозначение исполнения панели определяет применение системы
DECS, совместимое с панелью IDP-800. Варианты исполнений показаны на Рис. 1.

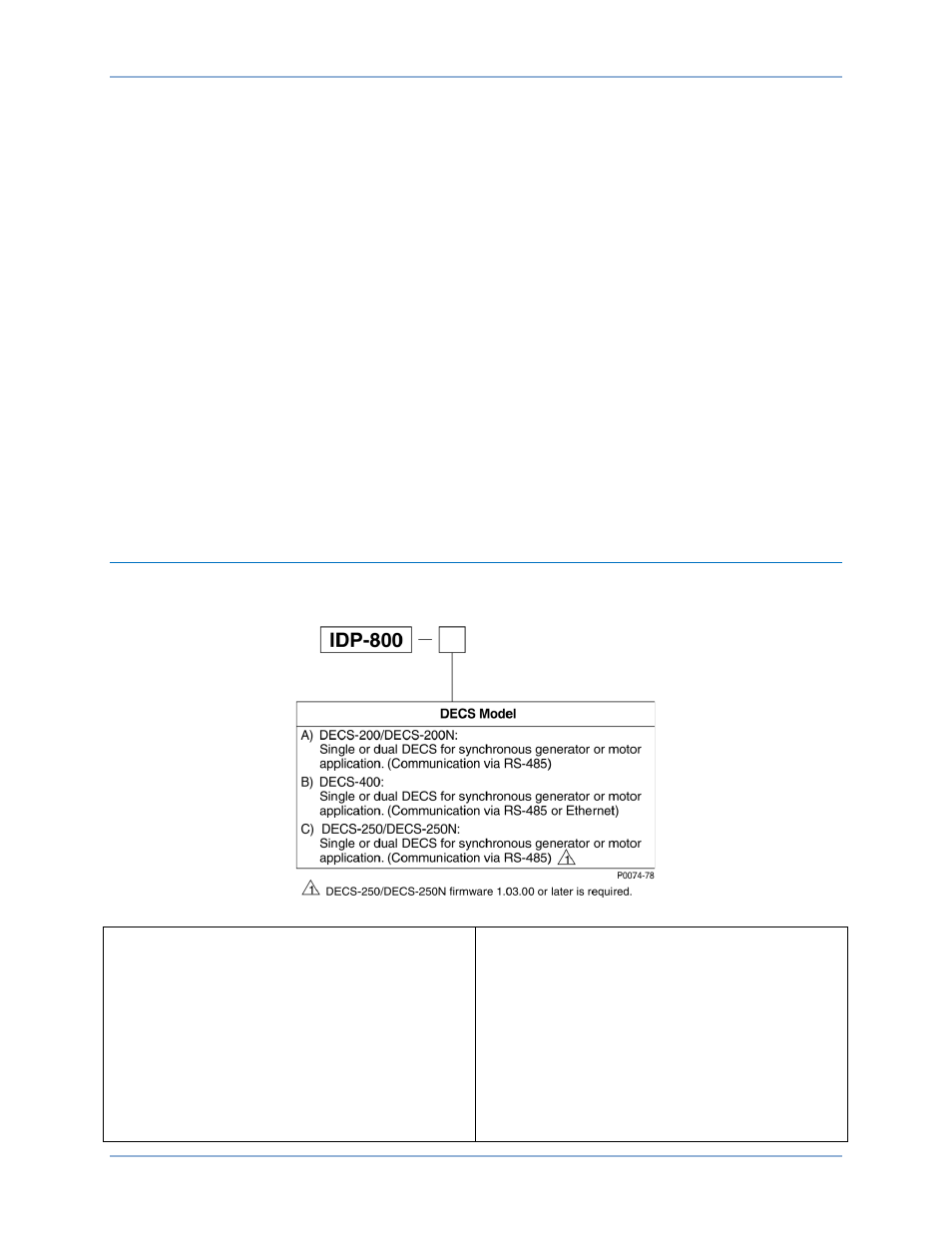

Рис. 1. IDP-800 Варианты исполнения
IDP-800
DECS Model
DECS-200/DECS-200N:
Single or dual DECS for synchronous generator or
motor application. (Communication via RS-485)
DECS-400:
Single or dual DECS for synchronous generator or
motor application. (Communication via RS-485 or
Ethernet)
DECS-250/DECS-250N:
Single or dual DECS for synchronous generator or
motor application. (Communication via RS-485)
IDP-800
Модель DECS
DECS-200/DECS-200N
Одинарная или сдвоенная система DECS для
применения с синхронными генераторами или
двигателями. (Связь по шине RS-485)
DECS-400
Одинарная или сдвоенная система DECS для
применения с синхронными генераторами или
двигателями. (Связь по шине RS-485 или через
Ethernet)
DECS-250/DECS-250N
