82

9437673990 Ред. F1

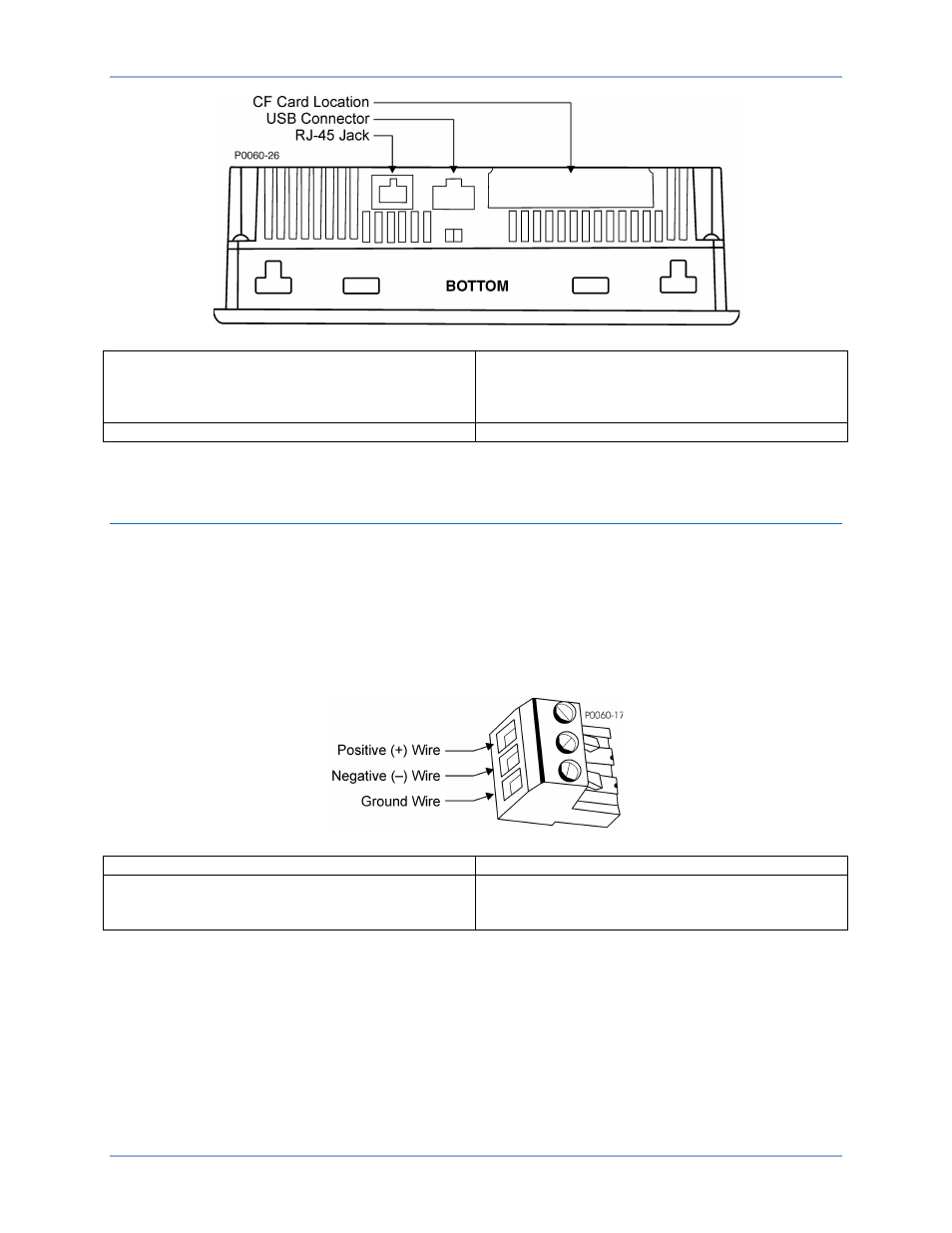

Рис. 63. IDP-800 Разъемы с нижней стороны

CF Card Location
USB Connector
RJ-45 Jack
P0060-26

Расположение карты CF

Разъем USB

Разъем RJ-45
P0060-26

BOTTOM

НИЗ


Разъемы питания цепей управления

Питание цепей управления панели IDP-800 обеспечивается с помощью внешнего источника

питания 24 В пост. тока соответствующего типоразмера. Источник питания предоставляется

компанией Basler Electric; номер по каталогу для оформления заказа: 9334503101.
Подключение проводов заземления и питания цепей управления к панели IDP-800 осуществляется

через трехпроводный соединитель, вставляющийся в разъем, расположенный с правой стороны

панели IDP-800. На рисунке Рис. 62 показано расположение разъема питания цепей управления
IDP-800

. На рисунке Рис. 64 показана маркировка проводов для подключения к разъему.

Рис. 64. Расположение проводов в разъеме питания цепей управления

P0060-17

P0060-17

Positive (+) Wire
Negative (-) Wire
Ground Wire

Положительный провод (+)

Отрицательный провод (-)

Провод заземления.

При подключении проводов заземления и питания цепей управления к разъему соблюдайте

требования, приведенные ниже.

Используйте одножильный или многожильный провод сечением 18—12 AWG (0,75—
2,5

мм

2

)

Снимите с конца провода изоляцию, чтобы длина его открытой части составляла
0,28

дюйма (7 мм)

Зафиксируйте каждый провод в разъеме с помощью небольшой отвертки с плоским

концом. Рекомендуемый момент затяжки проводов составляет 5—7 дюйм-фунтов (0,5—
0,6

Н•м).

Подключения

IDP-800
