Управление панелью IDP-800-C
Панель IDP-800-C используется совместно с системами DECS-250 или DECS-250N. Панель
IDP-800-
A используется совместно с системами DECS-200 или DECS-200N. Панель IDP-800-B
используется совместно с системой DECS-400. См. рис. 1, на котором приведены обозначения
исполнений IDP-800. В данной главе описывается управление панелью IDP-800-C и перемещение
по экрану. Для применений, в которых используются панели DECS-200 и DECS-200N, см. главу
«Управление панелью IDP-800-A ». Для применения, в котором используется панель DECS-400,
см. главу «Управление панелью IDP-800-B».
Представление экрана IDP-800 и его возможности будут зависеть от типа используемой системы
DECS и ее конфигурации (одинарная или сдвоенная система DECS, используется для управления
генератором или двигателем).
Параметры системы, состоящей из DECS и генератора/двигателя, можно просматривать
с помощью интерактивных экранов, отображающихся на панели IDP-800, и управлять ими. Экраны
сгруппированы в соответствии с функциями. Перемещение между экранами и управление
функциями осуществляется с помощью сенсорных кнопок, расположенных на экранах панели
IDP-800.
Экраны настройки конфигурации
Два экрана настройки конфигурации определяют рабочие режимы DECS и IDP-800: настройка
конфигурации IDP-800 и настройка конфигурации экрана. Указанные экраны настройки
конфигурации доступны после первоначального включения IDP-800. После первоначальной
настройки конфигурации доступ к этим экранам может осуществляться с экрана «Главное окно»
после ввода соответствующего пароля.
Настройка конфигурации панели IDP-800
После первоначального включения на панели IDP-800 отображается экран настройки
конфигурации IDP-800 (Рис. 33), на котором до перехода к другим экранам IDP-800 должны быть
выбраны изделие, его конфигурация и применение. Неправильная настройка может привести
к отображению на панели IDP-800 ложных аварийных сигналов.

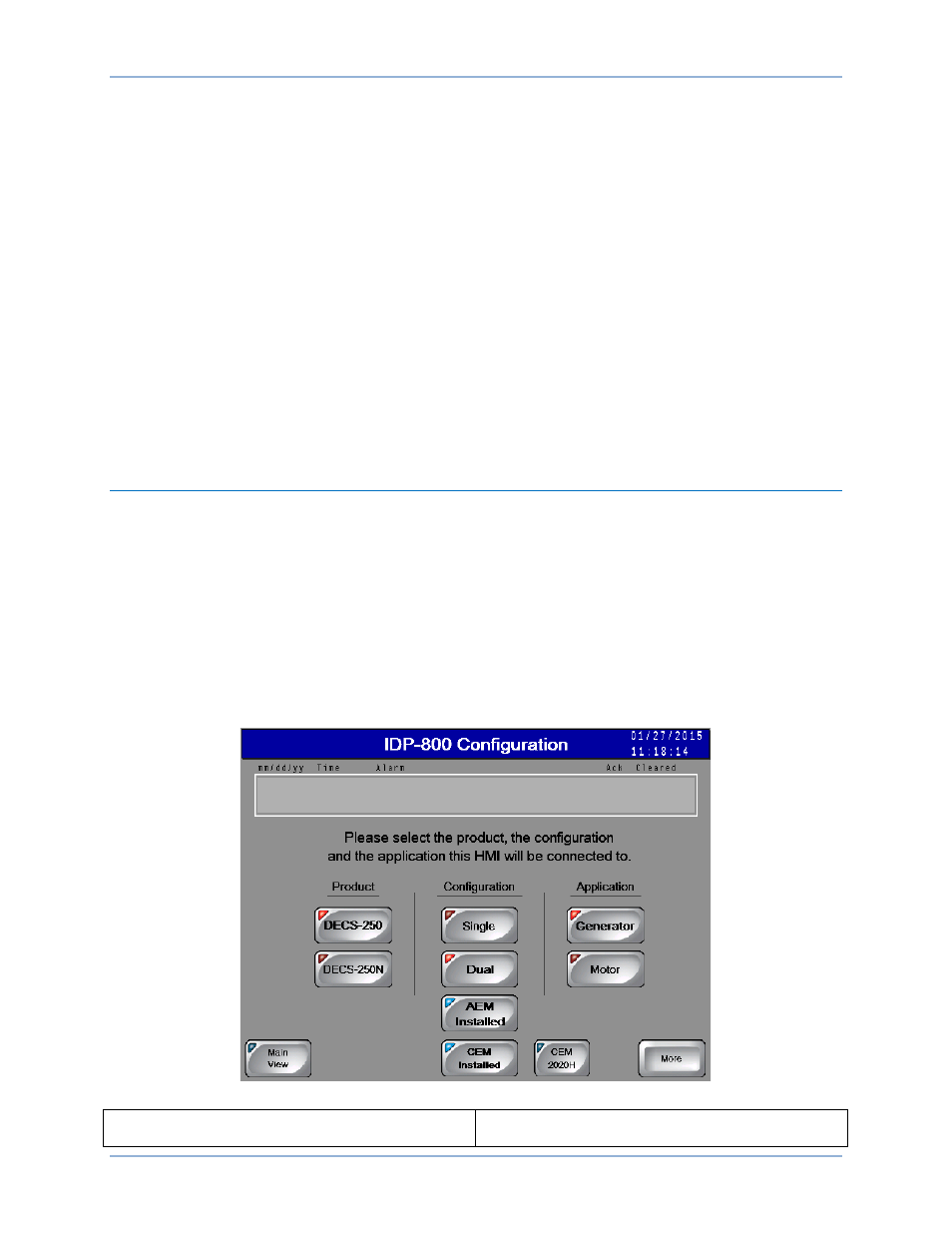

Рис. 33. Экран настройки конфигурации панели IDP-800
IDP-800 Configuration
mm/dd/yy
Настройка конфигурации панели IDP-800
мм/дд/гг
IDP-800
Управление панелью IDP-800-C
