Ред. F1
75
Монтаж
Монтаж IDP-800 включает выбор подходящего места монтажа, вырезка проема для панели
и закрепление дисплея на панели.
Осторожно!
Панель управления/шкаф с оборудованием, в котором будет
установлена панель IDP-800, должны быть выведены из
эксплуатации, а все питающие и управляющие напряжения
должны быть сняты перед установкой IDP-800.
Принципы монтажа
Панель IDP-800 предназначена для монтажа в вырезанном в вертикальной панели окне
в условиях, когда окружающая температура не выходит за диапазон от 0 до 50° C (32—122° F).
Учитывайте следующие принципы и указания при подготовке к монтажу панели IDP-800.
Расположение и условия окружающей среды
Панель IDP-800 предназначена для монтажа на вертикальной панели. Если монтаж IDP-800
осуществляется на наклонной панели, она не должна отклоняться от вертикали более чем на
тридцать градусов. Если панель наклонена более чем на тридцать градусов, необходимо
убедиться, что температура окружающей панель IDP-800 среды не превышает 40° C (104° F).
Может потребоваться использование внешнего охлаждающего оборудования (такого как
вентилятор или кондиционер). Для улучшения вентиляции и условий технического обслуживания
панель IDP-800 должна устанавливаться на расстоянии не менее 4 дюймов (10 см) от
расположенного рядом оборудования. Тепло, выделяемое расположенным рядом оборудованием,
не должно приводить к росту температуры вокруг IDP-800 до значения, превышающего
максимальную рабочую температуру.
Толщина монтажной панели
Панель IDP-800 может устанавливаться на монтажную панель толщиной не менее 0,06 дюйма
(1,6
мм) и не более 0,39 дюйма (10,0 мм).
Вырезка проема в монтажной панели
Прорежьте в монтажной панели окно
шириной 8,05 дюйма (205 мм)
и высотой 6,28 дюйма (160 мм). На
Рис. 57 показаны размеры окна
в монтажной панели.

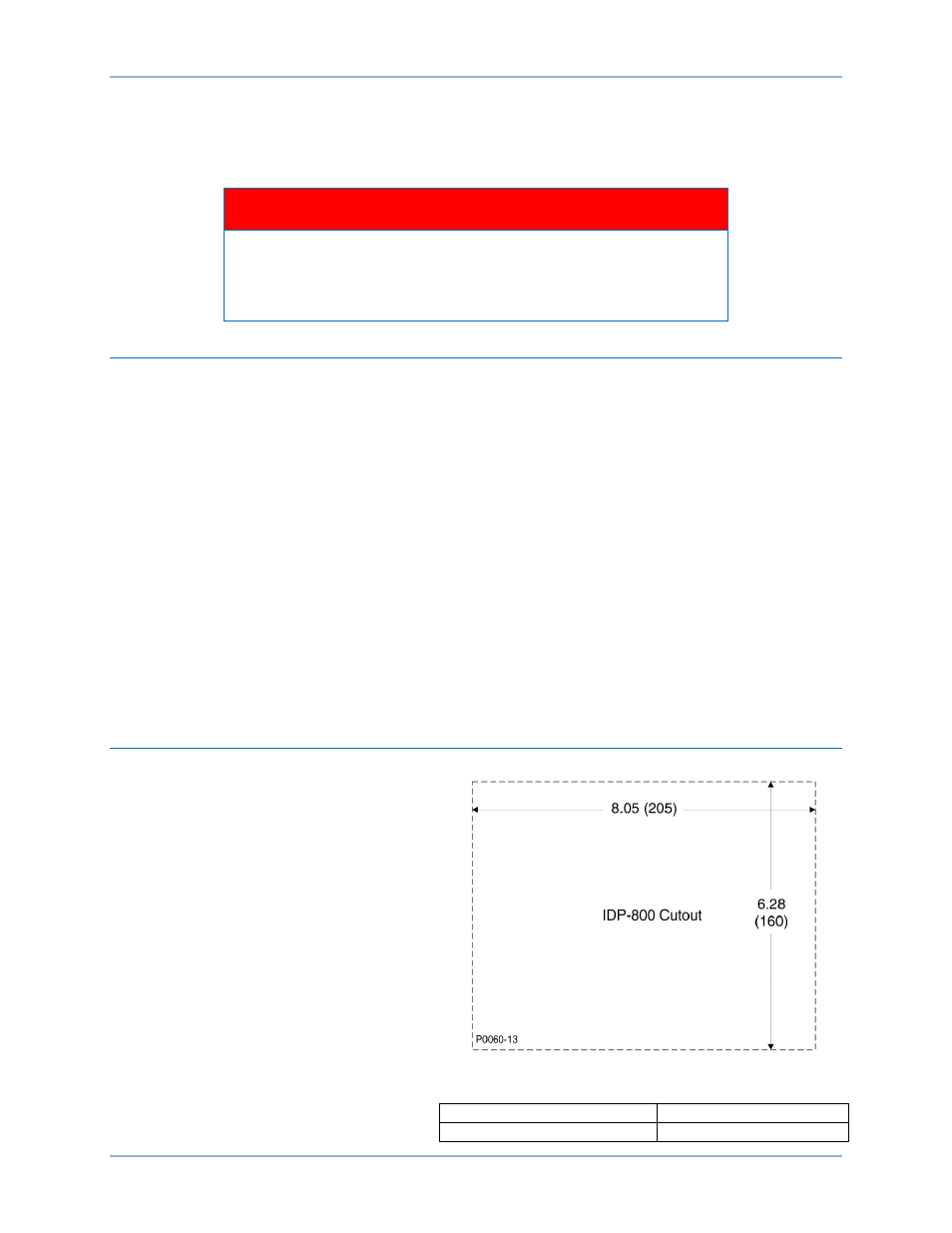

Рис. 57. Размеры прорезанного проема
под панель IDP-800
IDP-800 Cutout
Окно для IDP-800
P0060-13 P0060-13
