Управление DECS
Доступ к экрану «Управление DECS» возможен только при входе в систему с использованием
соответствующего пароля. После входа в систему кнопка «Управление» на экране «Главное окно»
обеспечивает доступ к экрану «Управление DECS», показанному на Рис. 27. Этот экран имеет две
кнопки: кнопку «Управление уставками» и «Управление регулированием».

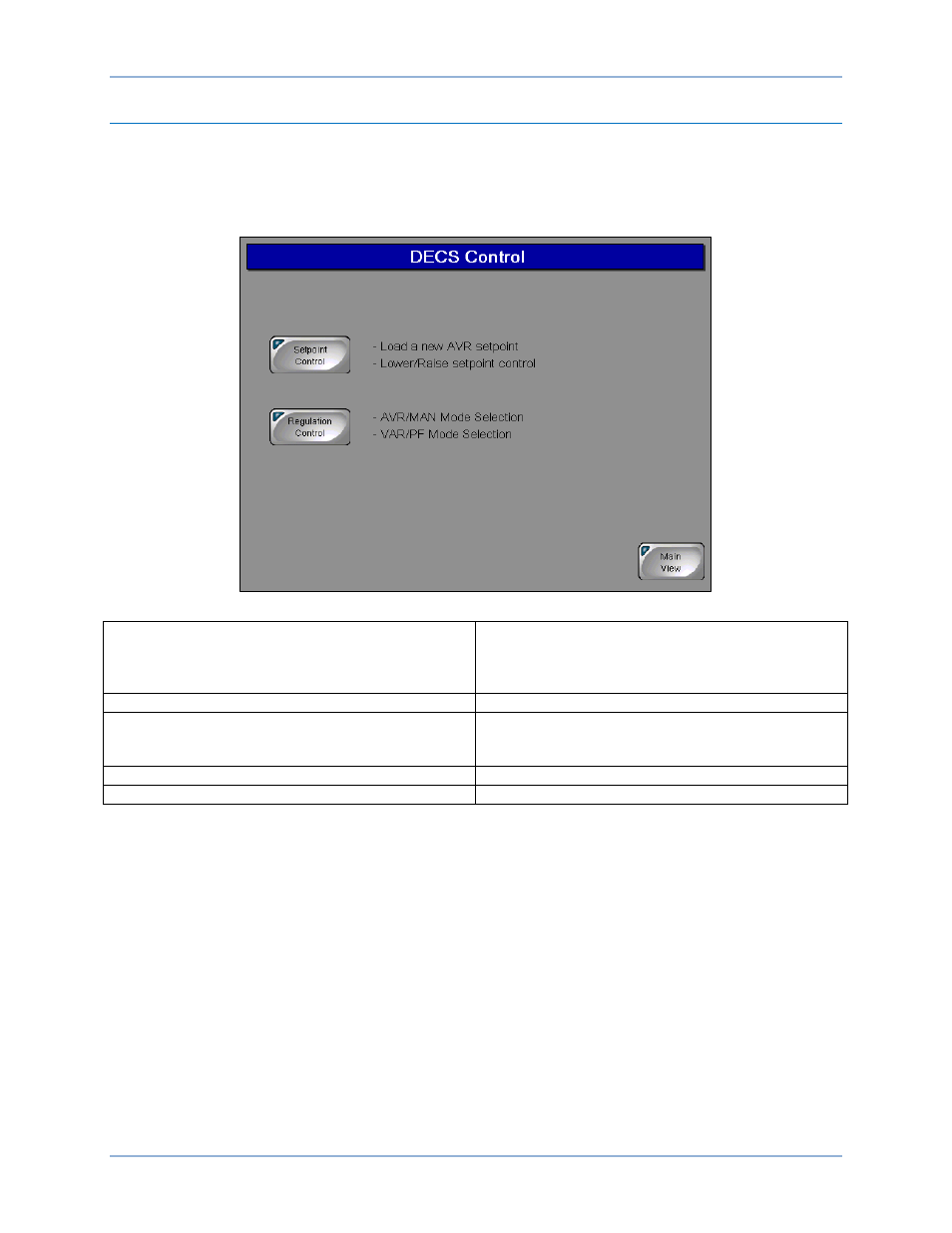

Рис. 27. Экран управления DECS
DECS Control
Load a new AVR setpoint
Lower/Raise setpoint control
Управление DECS
Загрузка новой уставки автоматической
регулировки напряжения
Управление снижением/увеличением уставки
Setpoint Control
Управление уставками
AVR/MAN Mode Selection
VAR/PF Mode Selection
Выбор режима AVR/MAN
Выбор режима регулировки реактивной
мощности/коэффициента мощности
Regulation Control
Управление регулированием
Main View
Главное окно
Управление уставками
Нажатие кнопки «Управление уставками» предоставляет доступ к экрану «Управление уставками»
(
Рис. 28). Данный экран отображает уставки автоматической регулировки напряжения (AVR),
ручной регулировки / регулировки тока возбуждения (FCR), коэффициента мощности (КМ)
и реактивной мощности (VAR) в системах DECS-400. Он обеспечивает два способа настройки
уставок. Для увеличения и уменьшения значения активной уставки могут использоваться кнопки
«+» и «–». Может быть введено конкретное значение для каждой из четырех уставок. Нажатие
кнопки «Создать», относящейся к уставке, обеспечивает ввод любой из четырех уставок. Нажатие
кнопки «Создать», относящейся к изменяемой уставке, открывает доступ к экрану «Регулировка
уставки», отображающему текущее значение уставки вместе с предельными максимальным
и минимальным значениями параметра. При касании области поля параметра отображается
цифровая клавиатура, с помощью которой может быть введено новое значение.
Экран «Управление уставками» содержит также индикаторы состояния системы и измерительный
дисплей для отображения параметров генератора и системы возбуждения.
