Аналоговые измерения
Нажатие кнопки «Аналоговый измеритель» осуществляет доступ к аналоговому представлению
цифровых значений, отображаемых на экране «Измерения DECS». Аналоговые измеренные
значения распределяются между тремя экранами, доступ к которым осуществляется с помощью
кнопок «Параметры генератора», «Мощность генератора» и «Параметры устройства
возбуждения». Каждый параметр представляется аналоговым значением вместе с цифровым
вариантом значения измеренной величины.
Тенденции
Доступ к экрану «Тенденции» (Рис. 10) осуществляется при нажатии кнопки «Тенденции» на
экране «Измерения DECS». Некоторые параметры системы можно выбрать, а затем осуществлять
мониторинг их значений с течением времени в окне, отображающем зависимость амплитуды от
времени. Кнопки в окне «Тенденции» позволяют осуществлять выбор контролируемых
параметров. Среди доступных параметров: напряжение генератора (Vген), полная мощность (кВА),
активная мощность (кВт), реактивная мощность (кВАр), напряжение возбуждения (Vвозб) и ток
возбуждения (Iвозб). Параметры отображаются цветом, соответствующим цвету кнопок
параметров. Нажатие кнопки «Журнал» приводит к отображению дополнительных органов
управления и окна для управления положением курсора на графике. Нажатие кнопки USB
осуществляет передачу данных о тенденциях на подключенное к порту USB-устройство памяти.
Хранение информации о тенденциях требует установки компактной карты памяти.

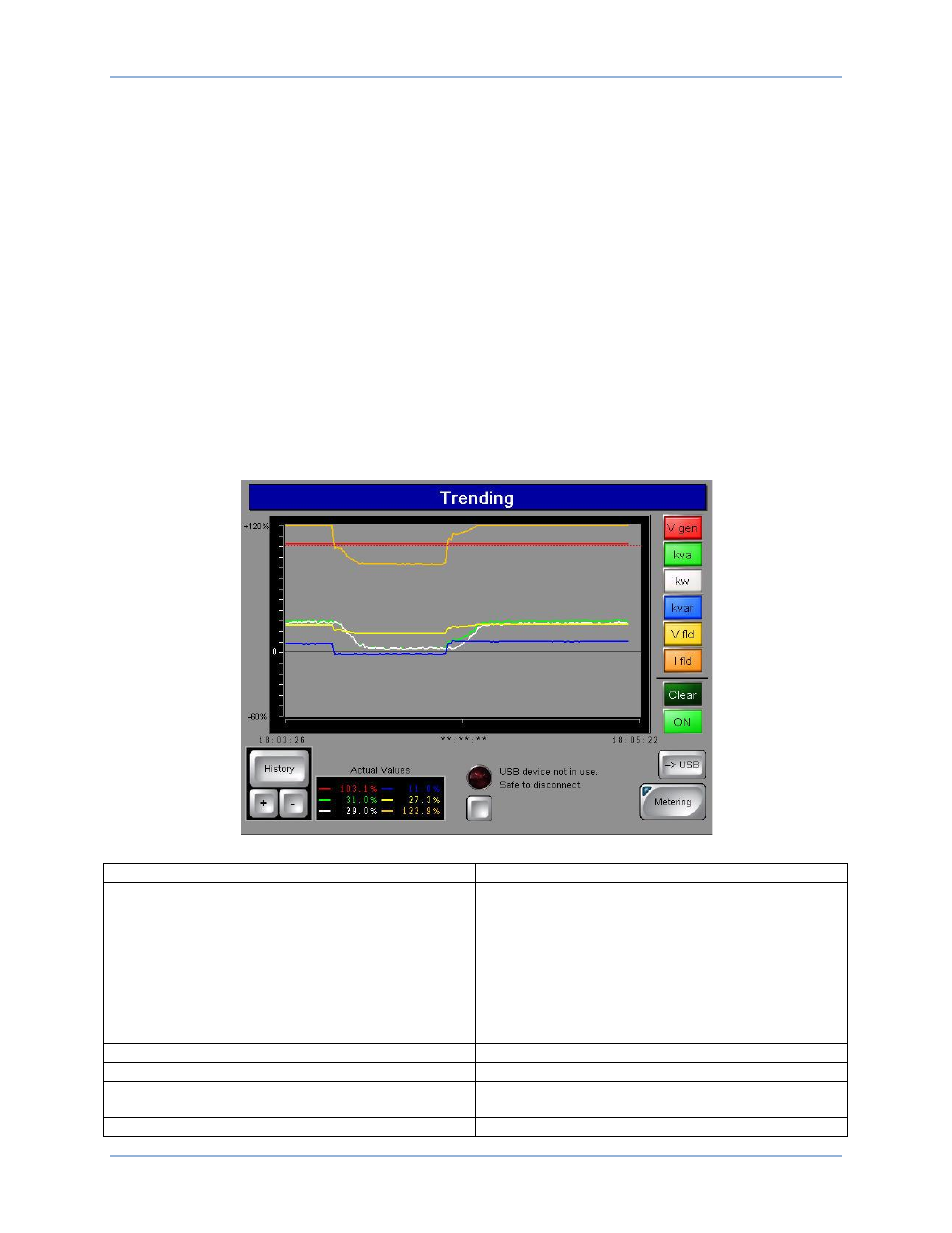

Рис. 10. Экран тенденций
