76
9437673990 Ред. F1
Крепление панели IDP-800
Панель IDP-800 крепится на монтажной панели с помощью четырех креплений с крючками
и винтами. Крючок каждого крепления вставляется в один из четырех пазов панели отображения
(
Рис. 58), а крепежный винт при его завертывании упирается в монтажную панель (Рис. 59).

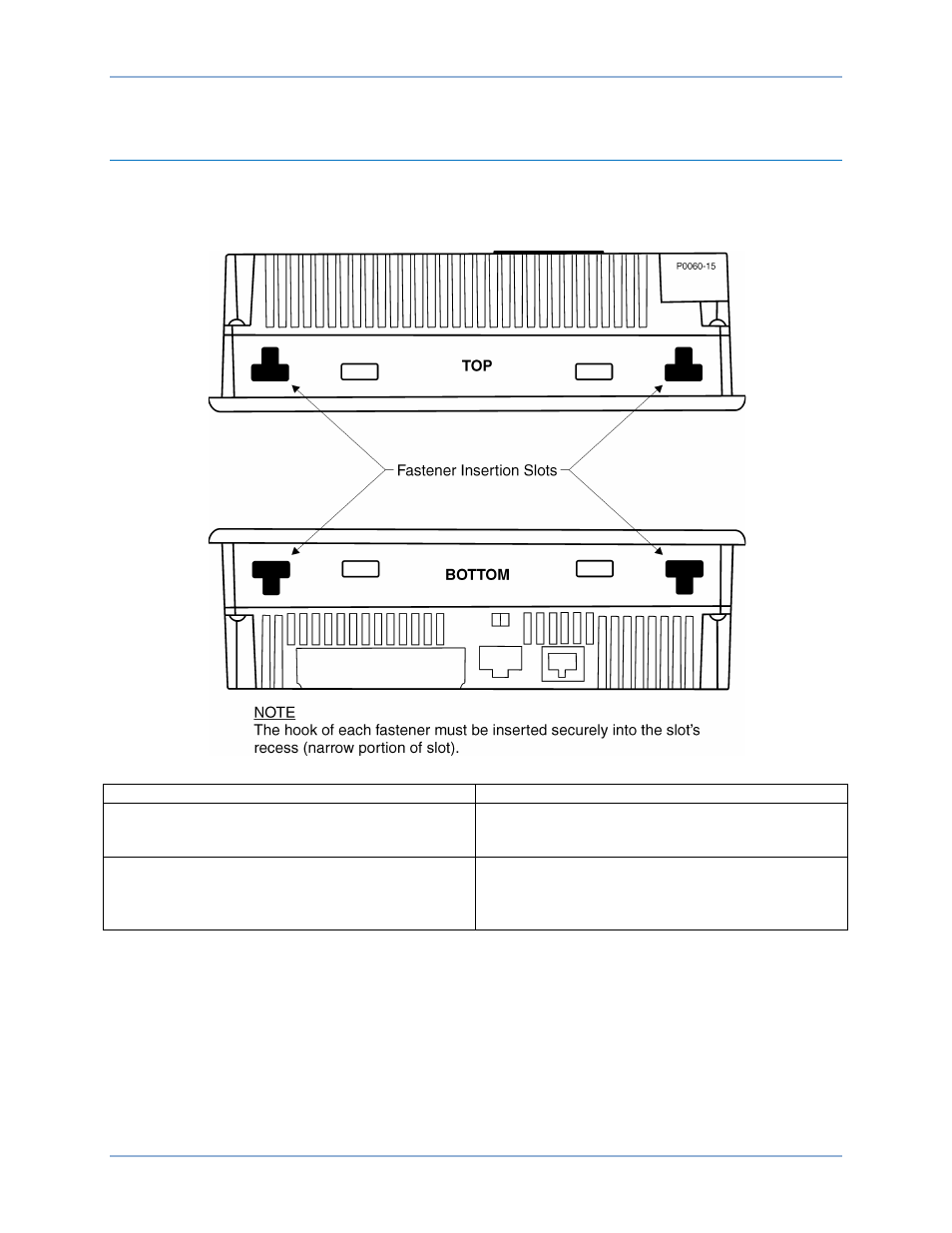

Рис. 58. Расположение пазов для вставки креплений
P0060-15
P0060-15
TOP
Fastener Insertion Slots
BOTTOM
ВЕРХ
Пазы для вставки креплений
НИЗ
Note
The hook of each fastener must be interested
securely into the slot’s recess (narrow portion of
slot).
Примечание
Крючок каждого крепления должен быть
надежно вставлен в углубление паза (узкая
часть паза).
Монтаж
IDP-800
