Тенденции
Доступ к экранам «Тенденции» и «Кривая мощности» осуществляется также с помощью кнопок
«Тенденции» и «Мощность» на экране «Измерения DECS».
Доступ к экрану «Тенденции» (Рис. 24) осуществляется при нажатии кнопки «Тенденции» на
экране «Измерения DECS». Некоторые параметры системы можно выбрать, а затем осуществлять
мониторинг их значений с течением времени в окне, отображающем зависимость амплитуды от
времени. Кнопки в окне «Тенденции» позволяют осуществлять выбор контролируемых
параметров. Среди доступных параметров: напряжение генератора (Vген), полная мощность (кВА),
активная мощность (кВт), реактивная мощность (кВАр), напряжение возбуждения (Vвозб) и ток
возбуждения (Iвозб). Параметры отображаются цветом, соответствующим цвету кнопок
параметров. Нажатие кнопки «Журнал» приводит к отображению дополнительных органов
управления и окна для управления положением курсора на графике. Нажатием кнопки USB
предоставляется доступ к экрану «Передача данных памяти», с которого данные графика
тенденций могут быть переданы на USB-устройство памяти. Хранение информации о тенденциях
требует установки компактной карты памяти.

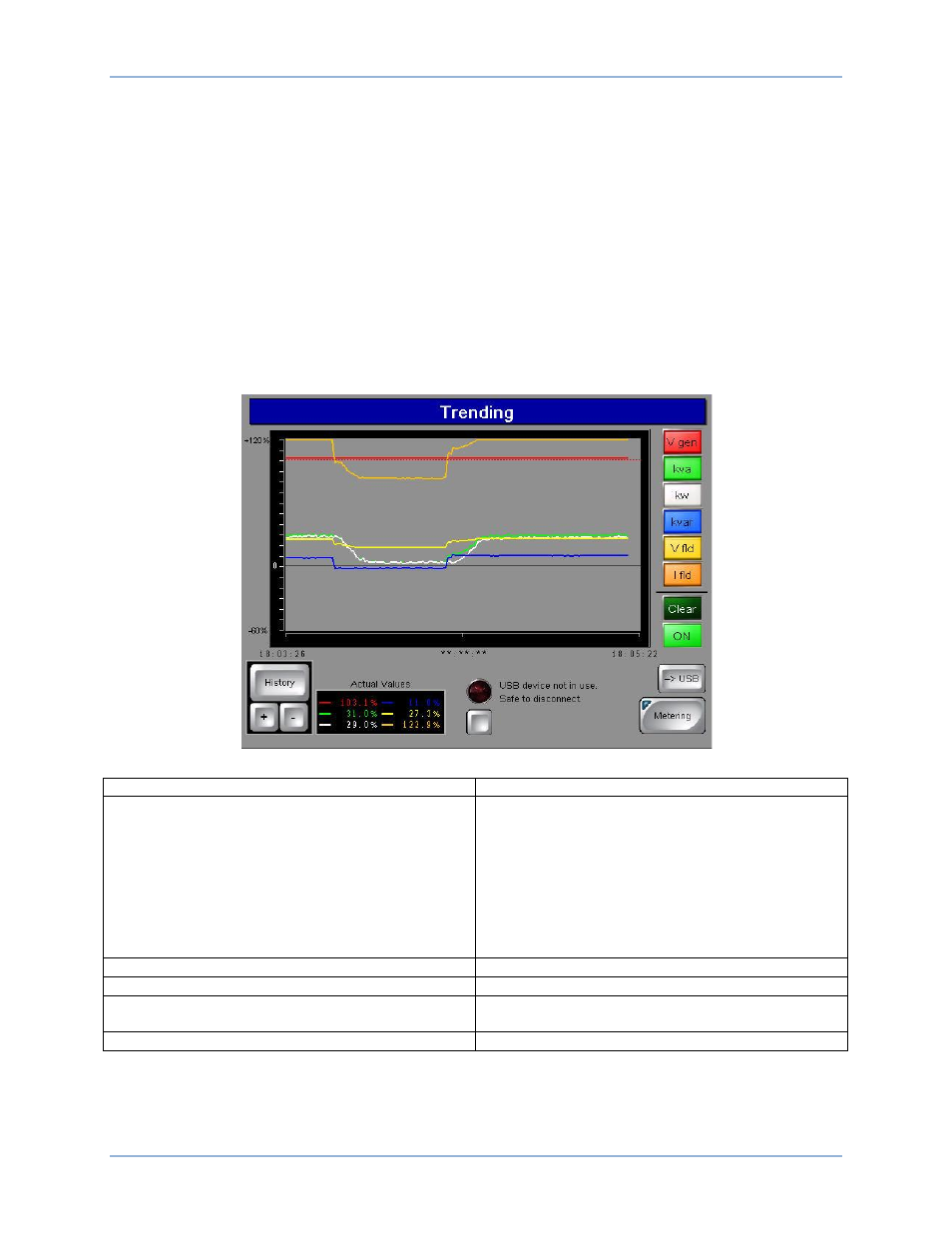

Рис. 24. Экран тенденций
Trending
Тенденции
V gen
kva
kw
kvar
V fld
I fld
Clear
ON
-> USB
Vген
кВА
кВт
кВАр
Vполя
Iполя
Очистить
ВКЛ.
-> USB
History
Журнал
Actual Values
Фактические значения
USB device not in use.
Safe to disconnect.
USB-
устройство не используется.
Безопасное извлечение.
Metering
Измерения
IDP-800
Эксплуатация панели IDP-800-В
