Адаптеры последовательного порта
Установка адаптера последовательного порта
1. Выполните инструкции в разделе « Перед началом работы » .
2. Аккуратно нажмите защелку на фиксаторе платы , чтобы открыть его. Защелка останется в открытом положении.
3. Ослабьте фиксирующий механизм платы , который крепит заглушку адаптера и плату сверху.
a. Положите большой палец на верхнюю часть фиксирующего механизма платы , а остальными возьмитесь за его нижнюю часть.
b. Свободной рукой аккуратно сожмите стороны фиксирующего механизма платы , чтобы отсоединить его от выступов слота, которые
удерживают его .
c. Переведите фиксирующий механизм платы в верхнее положение , чтобы отсоединить его от двух выступов слота.
4. Удалите заглушку (при необходимости).
Вставьте заглушку адаптера последовательного порта в разъем и с усилием нажмите на нее . Убедитесь, что адаптер полностью установлен в слот.
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности, описанные
в Информационном руководстве по продуктам .
ВНИМАНИЕ . Во избежание повреждения внутренних компонентов компьютера снимайте с себя статическое электричество , прежде чем
дотрагиваться до любого электронного компонента . Для этого прикоснитесь к неокрашенной металлической поверхности корпуса компьютера.
ПРИМЕЧАНИЕ . Адаптер последовательного порта для компьютера с корпусом Mini-Tower также включает два разъема PS/2.

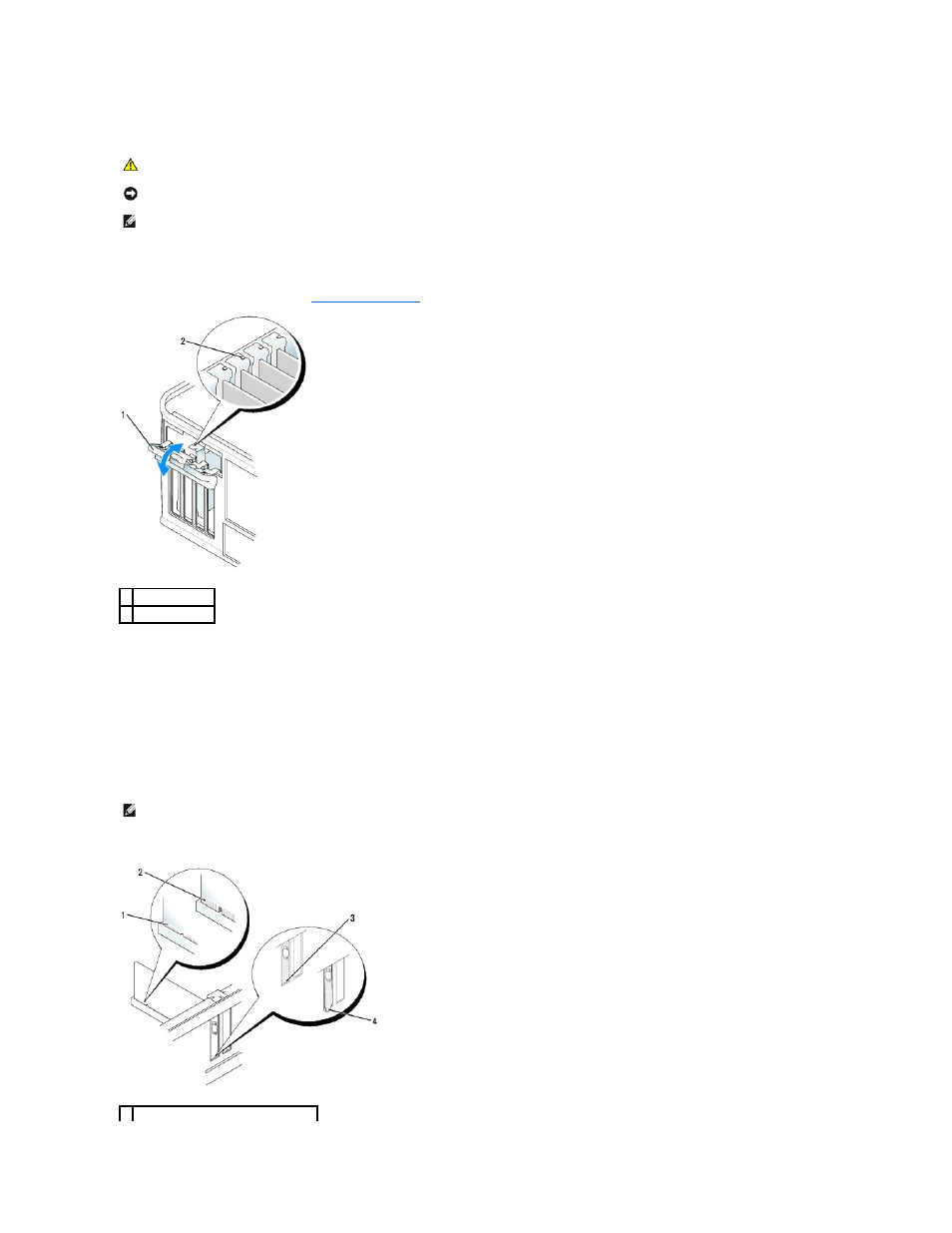

1 фиксатор платы
2 направляющая
ПРИМЕЧАНИЕ . Дополнительную информацию о настройках адаптера , установке внутренних соединений и более точных настройках адаптера и
компьютера см . в документации, поставляемой вместе с адаптером последовательного порта.
1 правильно установленная плата
