1.
Если в отверстие для защитного кабеля установлено защитное устройство
, выньте его.
2.
Нажмите спусковую кнопку
, возьмитесь за крышку кабелей и сдвиньте ее влево до упора, а затем снимите крышку, приподнимая ее.

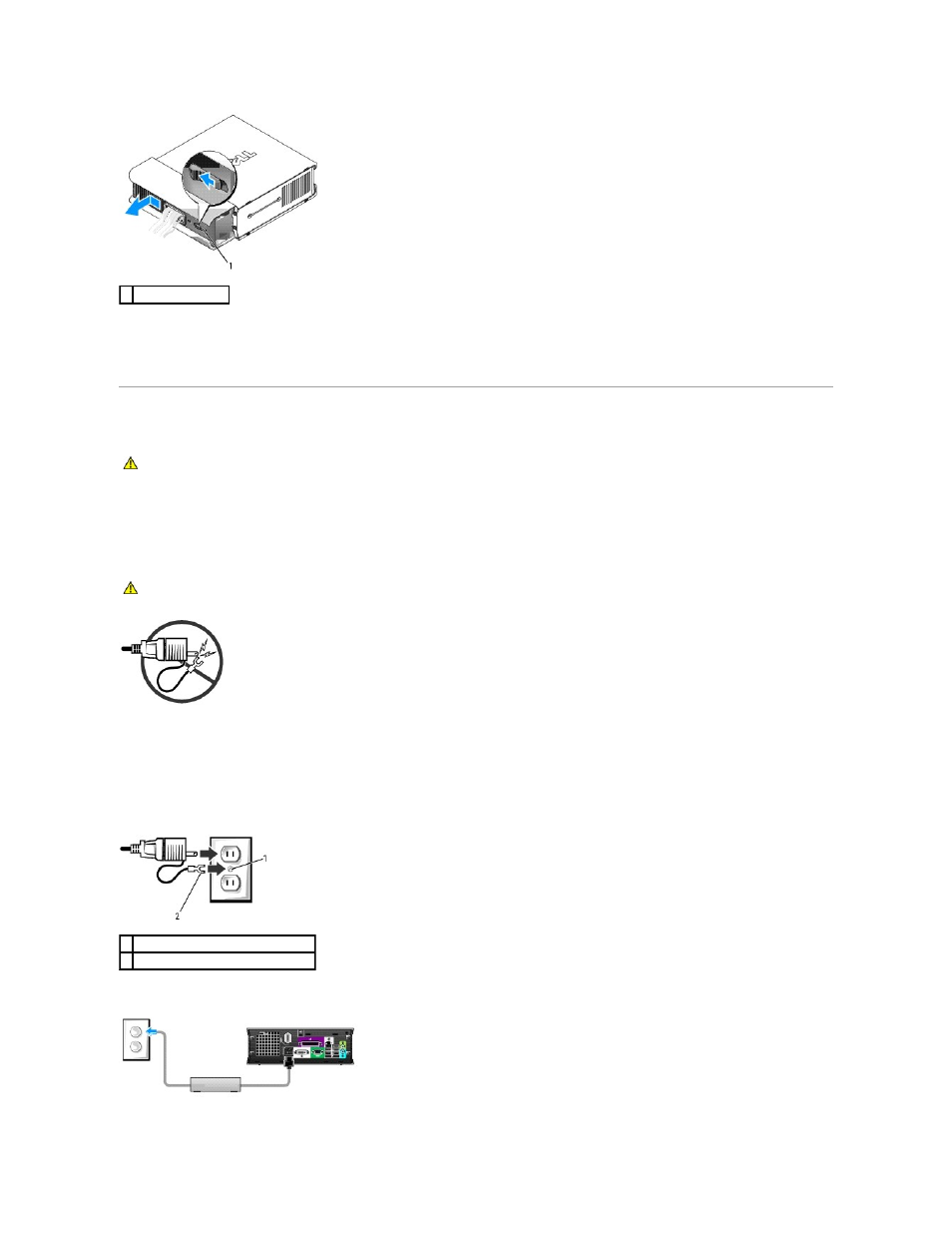

Подключение адаптера питания
1.
Подсоедините внешний адаптер питания к разъему на задней панели компьютера
. Чтобы обеспечить надежность соединения, убедитесь, что
защелка полностью фиксируется
(вы услышите или почувствуете щелчок).
2.
Подсоедините один конец кабеля питания переменного тока к адаптеру питания
.
3.
Если кабель питания переменного тока оснащен зеленым заземляющим проводом для подключения к розетке
, соедините металлический вывод
заземления с источником заземления в розетке
(см. рисунок ниже).
a.
Ослабьте зажим заземленного источника
.
b.
Вставьте металлический заземляющий кабель в зажим заземленного источника и затяните зажим
.
4.
Подсоедините кабель питания переменного тока к розетке
.
1 кнопка блокировки
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Если адаптер питания оснащен зеленым проводом
, не допускайте контактов этого провода с проводами питания,
поскольку в этом случае возможно возгорание или повреждение компьютера
.
1 заземленный источник
2 металлический заземляющий контакт
