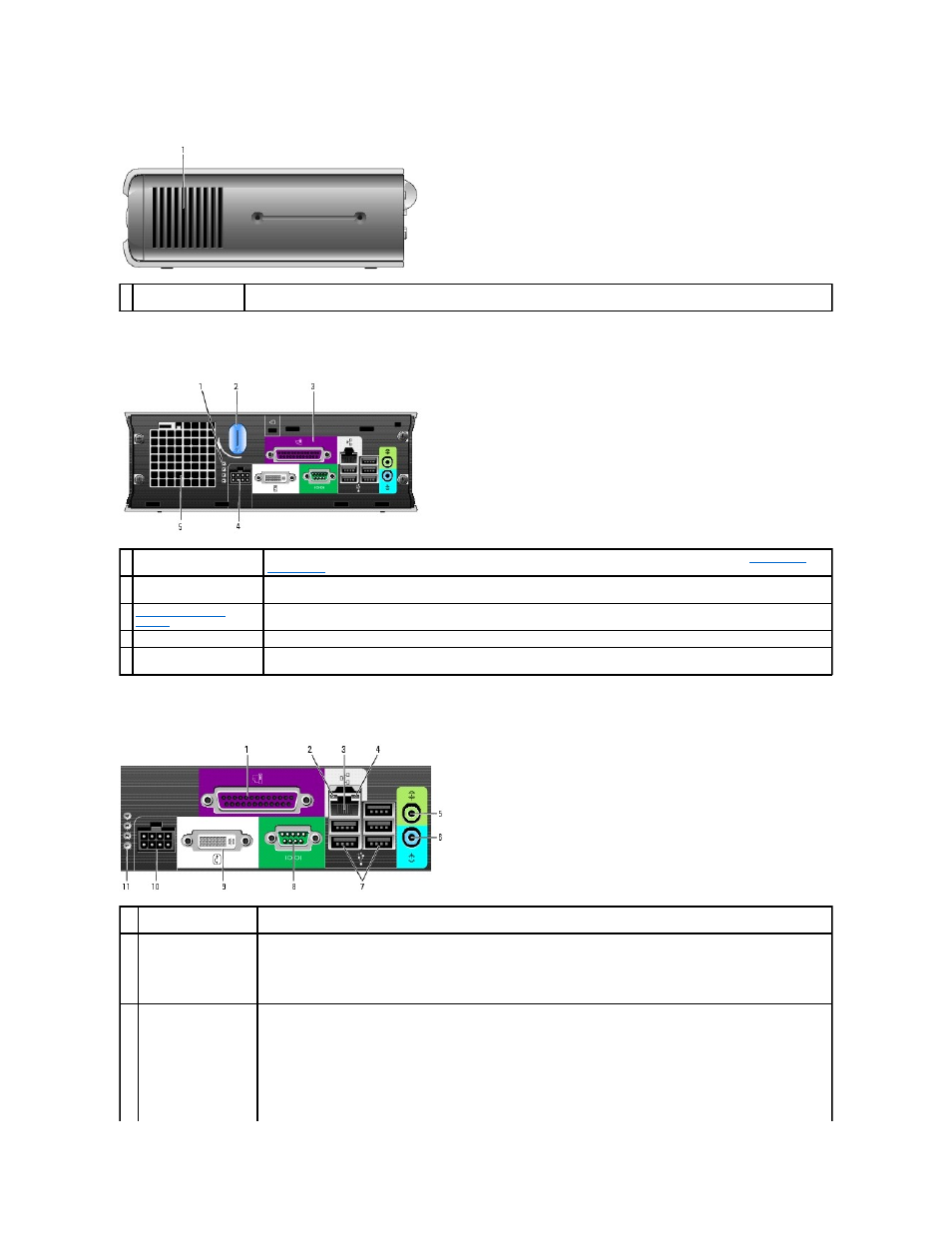

Вид сбоку
Вид сзади
Разъемы на задней панели
1
вентиляционные
отверстия
Вентиляционные отверстия
, расположенные на каждой стороне компьютера, обеспечивают доступ воздуха к компьютеру.
Для обеспечения надлежащей вентиляции не блокируйте эти вентиляционные отверстия
.
1
диагностические
светодиод
p
Описание кодов индикаторов
, помогающих в устранении неисправностей компьютера, см. в разделе «
Индикаторы
диагностики
»
.
2
рукоятка крышки
компьютера
Поверните эту рукоятку по часовой стрелке
, чтобы снять крышку.
3
Разъемы компьютера
.
4 разъем питания
Разъем для адаптера источника питания
.
5
вентиляционные
отверстия
Через вентиляционные отверстия к компьютеру поступает воздух
. Для обеспечения надлежащей вентиляции не
блокируйте эти вентиляционные отверстия
.
1
разъем параллельного
порта
К разъему параллельного порта подключается параллельное устройство
, например принтер. USB-принтер следует
подключать к разъему
USB.
2
cветодиод
поддержания связи
l
Зеленый
. Между сетью 10Мбит/с и компьютером устойчивая связь.
l
Оранжевый
. Между сетью 100Мбит/с и компьютером устойчивая связь.
l
Горит желтым
. между сетью 1000 Мбит/с (1 Гбит/с) и компьютером установлено соединение.
l
Не горит
. физическое соединение с сетью отсутствует, или в программе настройки отключен сетевой
контроллер
.
3
cетевая плата
Чтобы подключить компьютер к сети или широкополосному модему
, подсоедините один конец кабеля к сетевому
разъему или сетевому устройству
. Другой конец сетевого кабеля подключите к разъему сетевого адаптера,
расположенному на задней панели компьютера
. Щелчок указывает, что кабель надежно подсоединен.
ПРИМЕЧАНИЕ
.
Не включайте телефонный кабель в сетевой разъем
.
На компьютерах с платой сетевого разъема используется разъем на этой плате
.
