Установка платы PCI Express
1. Выполните инструкции в разделе « Перед началом работы » .
2. Аккуратно нажмите защелку на фиксаторе платы , чтобы открыть его. Защелка останется в открытом положении.
3. Ослабьте фиксирующий механизм платы , который крепит плату сверху.
a. Положите большой палец на верхнюю часть фиксирующего механизма платы , а остальными возьмитесь за его нижнюю часть.
b. Свободной рукой аккуратно сожмите стороны фиксирующего механизма платы , чтобы отсоединить его от выступов слота, которые
удерживают его .
c. Переведите фиксирующий механизм платы в верхнее положение , чтобы отсоединить его от двух выступов слота.
4. Для установки новой платы удалите заглушку , чтобы открыть отверстие для платы. Затем перейдите к шагу 6 .
5. Чтобы заменить уже установленную плату , выньте ее из компьютера.
Отсоедините от платы все подключенные кабели . Если на плате имеется фиксирующая полоска, снимите ее. Осторожно оттяните лепесток
крепления , возьмите плату за верхние углы и аккуратно вытащите ее из разъема.
6. Подготовьте новую плату к установке .
Подробную информацию о настройках платы , внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации , поставляемой вместе с платой.
7. При установке платы в разъем x16 разместите плату так, чтобы фиксирующее отверстие совпало с защелкой, а затем осторожно потяните
защелку .
8. Вставьте плату в разъем и с усилием нажмите на нее . Убедитесь, что плата полностью встала в слот.

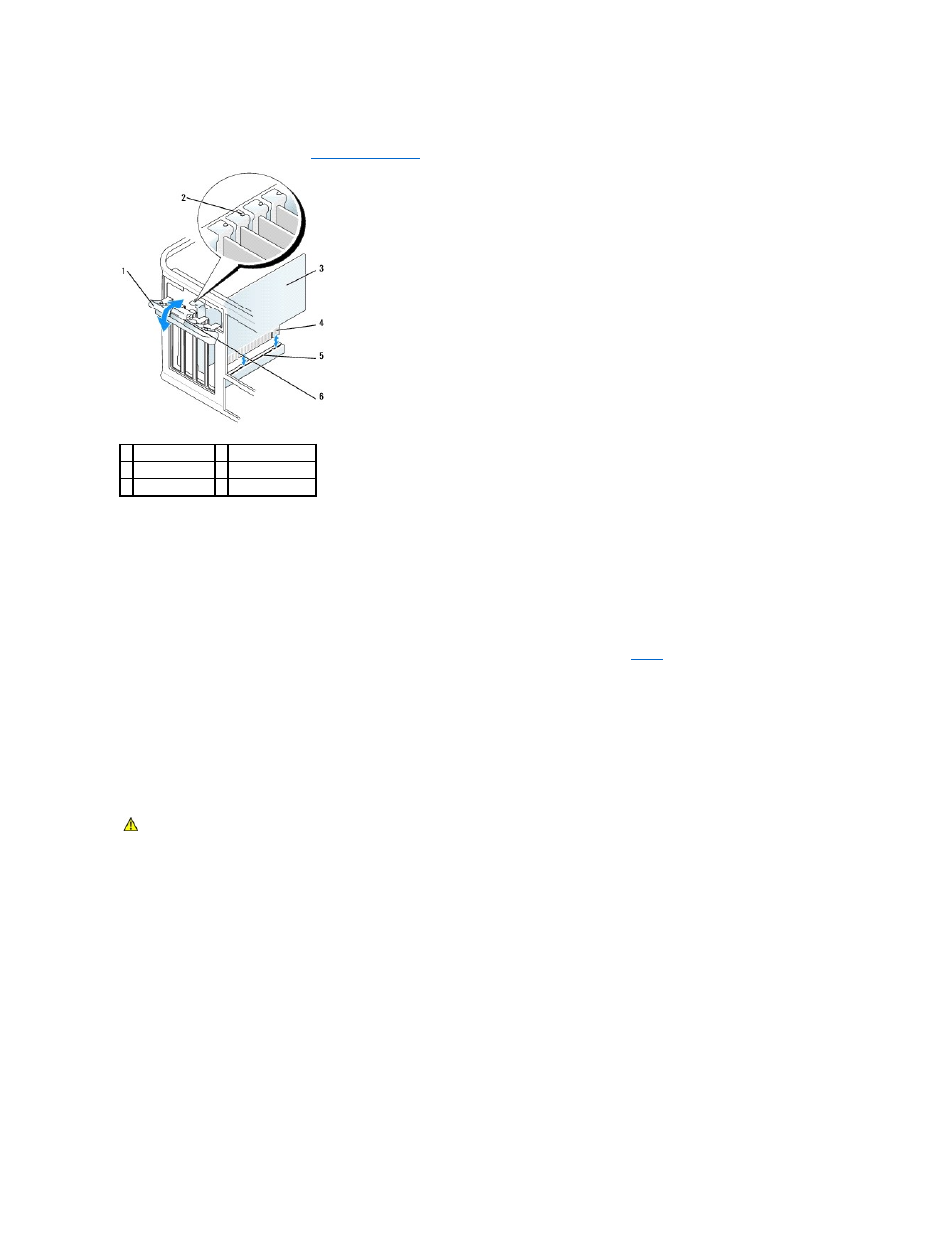

1 фиксатор платы 4 краевой разъем
2 направляющая 5 разъем для платы
3 плата 6 защелка
ПРЕДУПРЕЖДЕНИЕ . Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер . Поэтому, во избежание
поражения электрическим током , обязательно отключите питание компьютера перед установкой платы.
