Инструкция по эксплуатации Dell OptiPlex GX620
Страница 75
9.
Перед заменой и опусканием фиксирующего механизма платы убедитесь
, что выполнены указанные ниже действия.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
10.
Аккуратно нажмите фиксирующий механизм платы
, чтобы закрепить заглушку адаптера.
11.
Установите фиксатор платы в исходное положение и осторожно нажмите на него
.
12.
Подсоедините кабели
, которые должны быть подсоединены к плате.
Информацию о таких кабелях см
. в документации по плате.
13.
Установите крышку компьютера на место
.
14.
Если вы установили звуковую плату
:
a.
Войдите в программу настройки системы
, выберите пункт Audio Controller (Аудиоконтроллер) и измените значение на Off (Выключено).
b.
Подключите внешние звуковые устройства к разъемам звуковой платы
. Не подсоединяйте внешние звуковые устройства к разъемам
микрофона
, громкоговорителей/наушников или к разъемам линейного входа на задней панели компьютера.

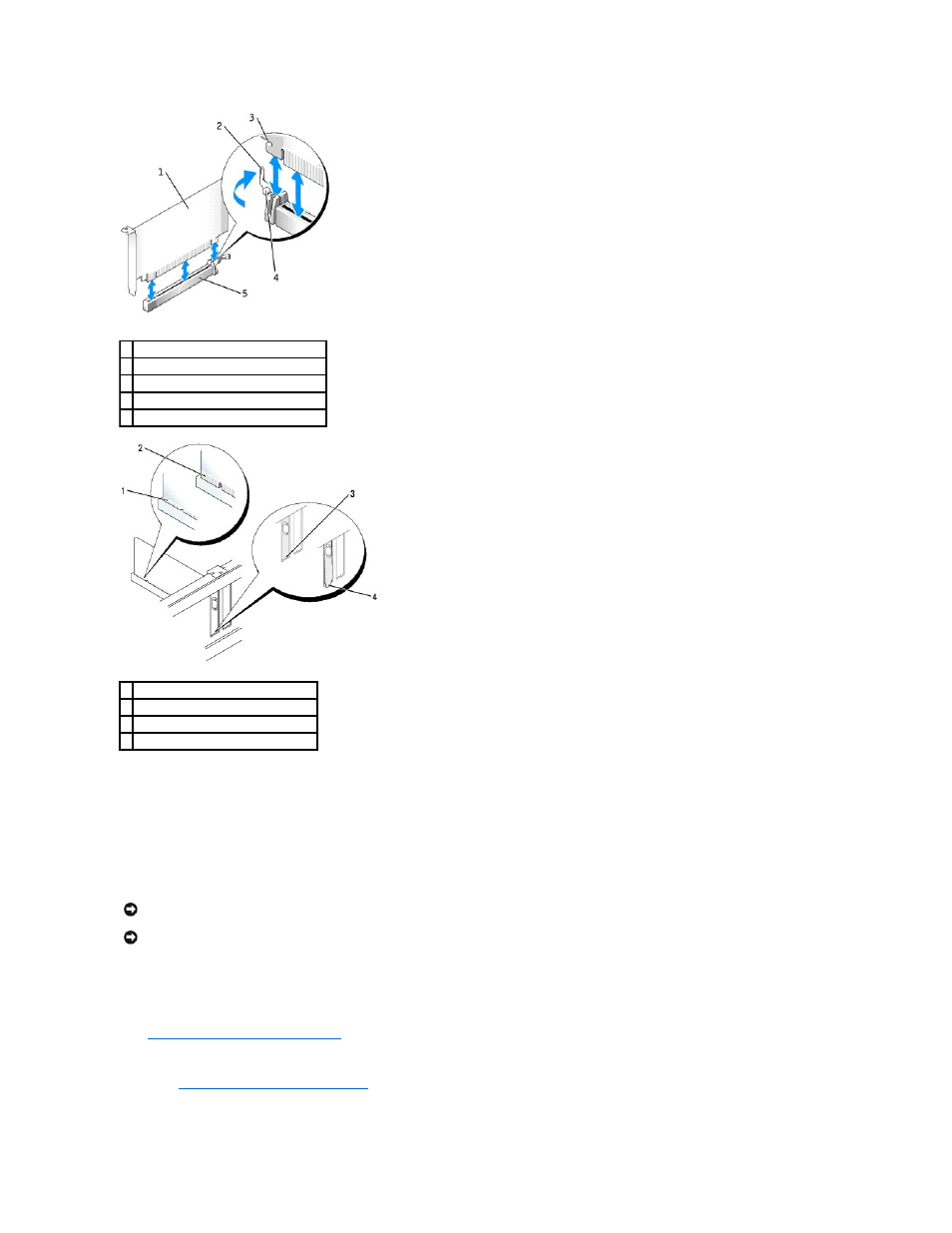

1 плата PCI Express x16
2 рычаг
3 фиксирующее отверстие (не все платы)
4 лепесток крепления
5 разъем платы PCI Express x16
1 правильно установленная плата
2 неправильно установленная плата
3 правильно установленная заглушка
4 неправильно установленная заглушка
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или позади плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
ВНИМАНИЕ
.
Сначала подсоединяйте сетевой кабель к стенной розетке
, а затем к компьютеру.
