Элементы системной платы
Установка перемычек

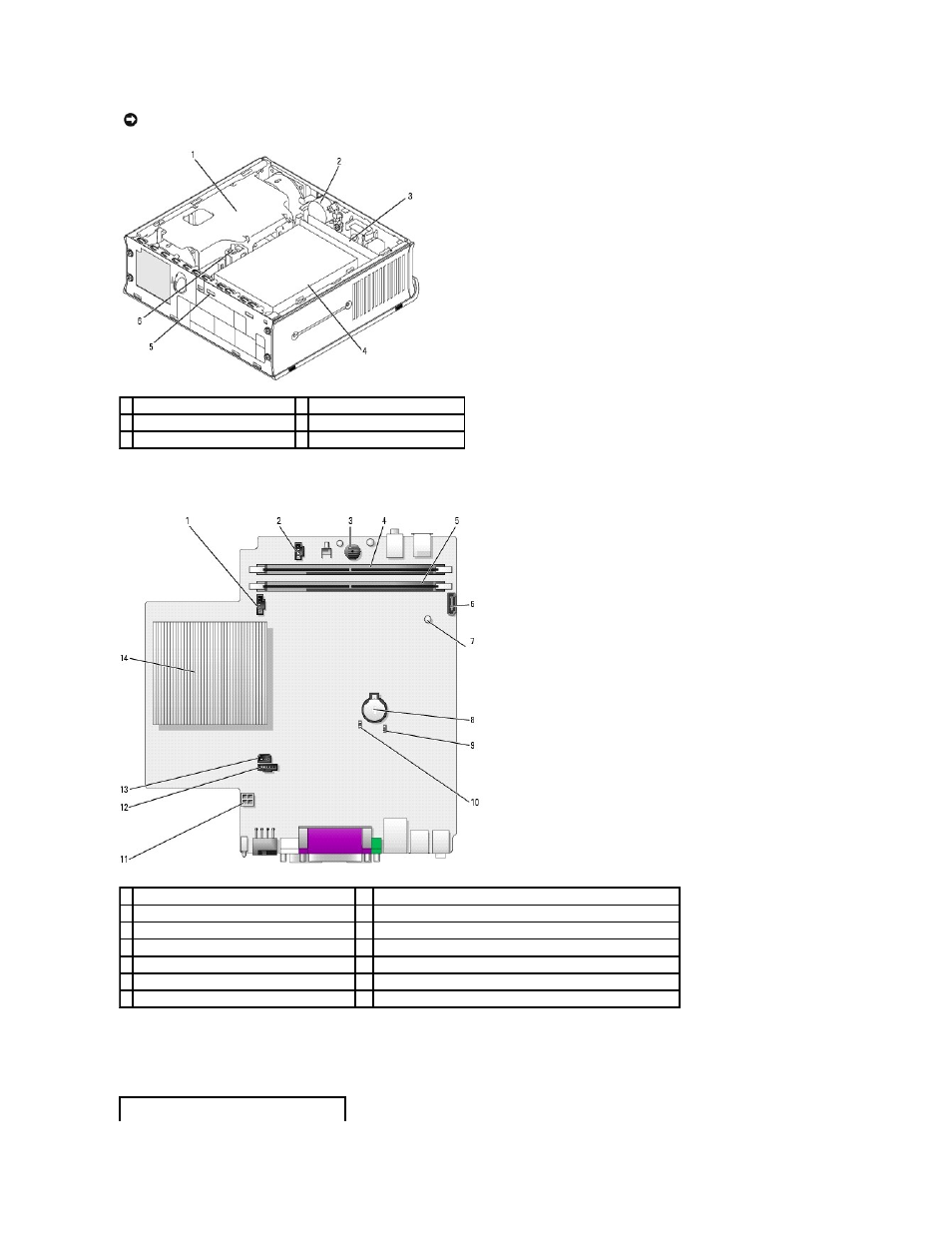

Расположение перемычек показано ниже
.
ВНИМАНИЕ
.
Во избежание повреждения внутренних компонентов компьютера снимайте с себя статическое электричество
, прежде чем
дотрагиваться до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса компьютера.
1 блок радиатора
4 накопитель на жестких дисках
2 динамик ( по отдельному заказу ) 5 отверстие для защитного троса
3 модули памяти (2)
6 датчик проникновения в корпус
1 разъем вентилятора (FAN_FRONT)
8
аккумулятор
2 разъем внутренних динамиков (INT_SPKR)
9
свободная перемычка
CMOS (RTCRST)
3 динамик на системной плате (BEEP)
10 перемычка пароля (PSWD)
4 разъем памяти канала B (DIMM_2)
11 разъем питания жесткого диска (SATA_PWR)
5 разъем памяти канала A (DIMM_1)
12 разъем вентилятора (FAN_REAR)
6 разъем кабеля передачи данных SATA (SATA0) 13 разъем переключателя защиты корпуса от вскрытия (INTRUDER)
7 индикатор резервного питания (AUX_LED)
14 блок радиатора микропроцессора
