10. Заново подсоедините кабели питания постоянного тока .
11. Установите дисковод компакт -дисков/DVD-дисков на место.
12. Подсоедините кабель питания переменного тока к разъему .
13. Установите крышку компьютера на место .

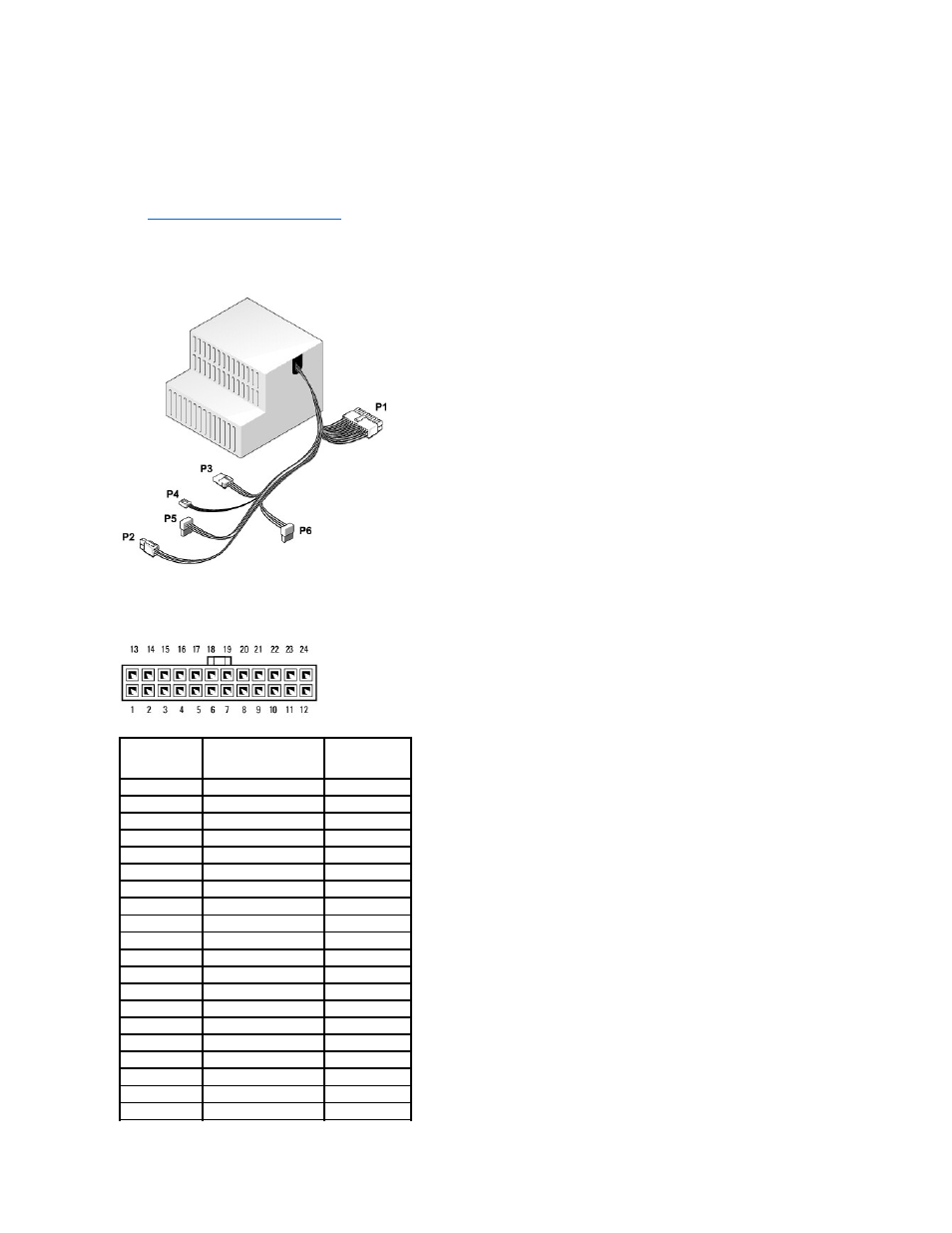

Разъемы питания постоянного тока
Разъем питания постоянного тока P1
Номер контакта Название сигнала Провод 18-AWG
1 +3,3 В постоянного тока Оранжевый
2 +3,3 В постоянного тока Оранжевый
3 GND Черный
4 VCC (+5 В) Красный
5 GND Черный
6 VCC (+5 В) Красный
7 GND Черный
8 PS_PWRGOOD Серый
9 P5AUX Фиолетовый
10 V_12P0_DIG Желтый
11 V_12P0_DIG Желтый
12 +3,3 В Оранжевый
13 +3,3 В Оранжевый
14 -12 В* Синий
15 GND Черный
16 PWR_PS_ON Зеленый
17 GND Черный
18 GND Черный
19 GND Черный
20 NC Нет
