Инструкция по эксплуатации Dell OptiPlex GX620
Страница 183
7.
Поднимите защелку дисковода и выньте дисковод гибких дисков в направлении задней части корпуса компьютера
. Затем приподнимите
дисковод
, чтобы извлечь его из корпуса компьютера.
Установка дисковода гибких дисков
1.
Извлеките дисковод гибких дисков
2.
Совместите винты на дисководе гибких дисков с направляющими ограничителя в корпусе компьютера и аккуратно вставьте дисковод в отсек до
щелчка
.
3.
Вставьте конец кабеля в защелку дисковода гибких дисков и зафиксируйте его
, нажав на защелку до щелчка.
4.
Вставьте другой конец кабеля в защелку на системной плате и зафиксируйте его
, нажав на защелку до щелчка.

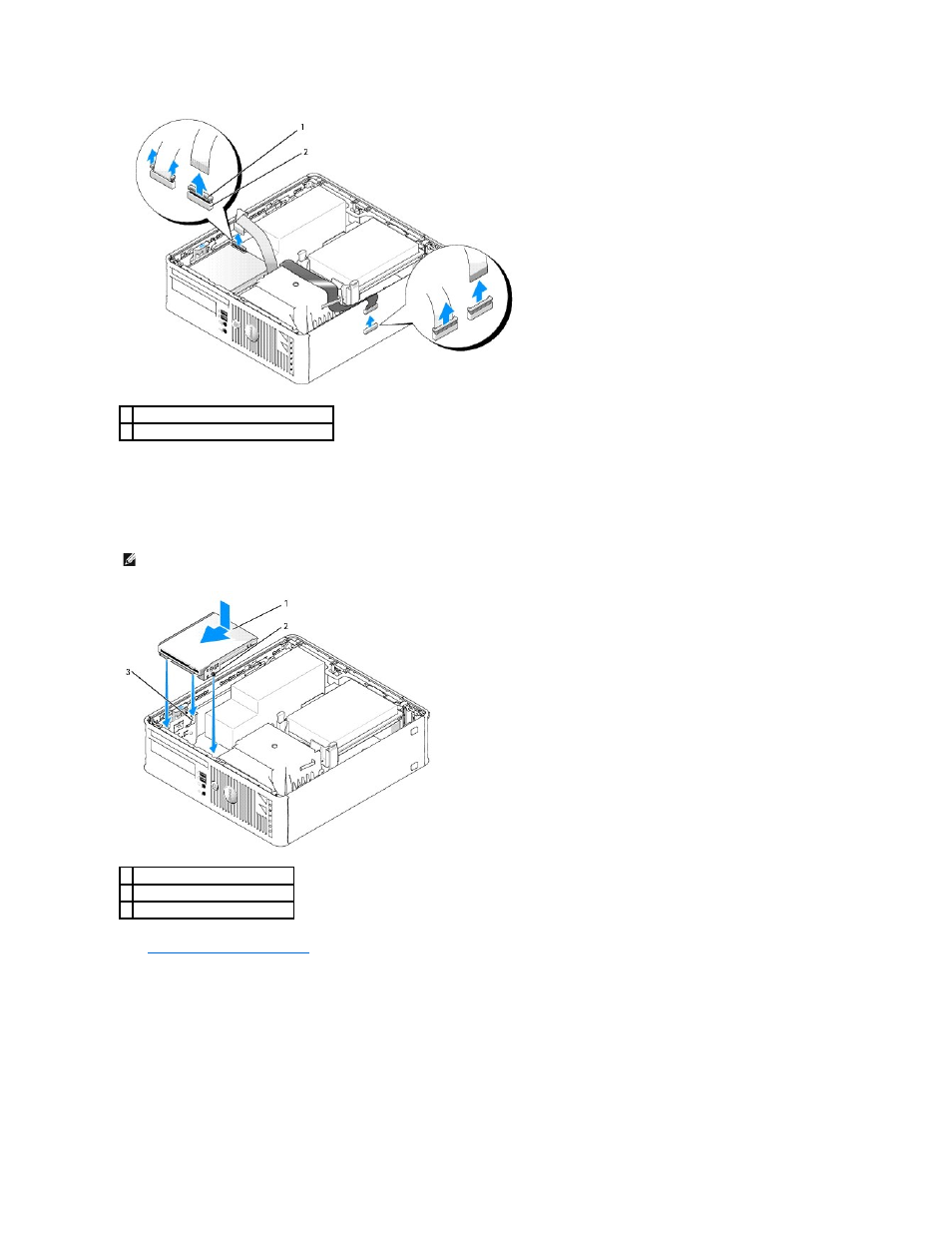

1 защелка кабеля
2 краевой разъем кабеля передачи данных
ПРИМЕЧАНИЕ
.
Если новый или устанавливаемый на замену дисковод гибких дисков не имеет винтов с буртиками
, используйте винты,
расположенные на заглушке панели с дисководами
.
1 диск
2 винты (3)
3 направляющие ограничителя (3)
