Руководство пользователя
Dell™ OptiPlex™ GX620
Платы PCI и PCI Express и адаптеры последовательных портов
Платы PCI и PCI Express и адаптеры последовательных портов
Компьютер Dell™ поддерживает адаптер последовательного порта и обеспечивает возможность подключения плат PCI Express к следующим
разъемам .
l Один слот для платы PCI Express x16
l Один слот для платы PCI Express x1
Платы PCI Express
Компьютер поддерживает одну плату PCI Express x16 и одну плату PCI Express x1.
При установке или замене платы PCI Express выполните действия, описанные в следующем разделе. Как удалить плату без последующей замены, см. в
разделе « Удаление платы PCI Express » .
При замене платы удалите драйвер старой платы . Инструкции см. в документации, поставляемой в комплекте с платой.
Установка платы PCI Express
1. Выполните процедуры , описанные в разделе « Перед началом » .
2. Аккуратно нажмите защелку на фиксаторе платы , чтобы открыть его. Защелка останется в открытом положении.
3. Извлеките фиксирующий механизм платы , выполнив указанные ниже действия.
a. Положите большой палец на верхнюю часть фиксирующего механизма платы , а остальными возьмитесь за его нижнюю часть.
b. Свободной рукой аккуратно сожмите стороны фиксирующего механизма платы , чтобы отсоединить его от выступов слота, которые
удерживают его .
c. Переведите фиксирующий механизм платы в верхнее положение , чтобы отсоединить его от двух выступов слота.
4. Для установки новой платы удалите заглушку , чтобы открыть отверстие для платы. Затем перейдите к шагу 6 .
5. Чтобы заменить уже установленную плату , выньте ее из компьютера.
Отсоедините от платы все подключенные кабели . Если на плате имеется фиксирующая полоска, снимите ее. Осторожно оттяните лепесток
крепления , возьмите плату за верхние углы и аккуратно вытащите ее из разъема.
6. Подготовьте новую плату к установке .
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности, описанные
в Информационном руководстве по продуктам .
ВНИМАНИЕ . Во избежание повреждения внутренних компонентов компьютера снимайте с себя статическое электричество , прежде чем
дотрагиваться до любого электронного компонента . Для этого прикоснитесь к неокрашенной металлической поверхности корпуса компьютера.
ПРИМЕЧАНИЕ . Компьютер Dell использует только слоты для PCI и PCI Express. Платы ISA не поддерживаются.

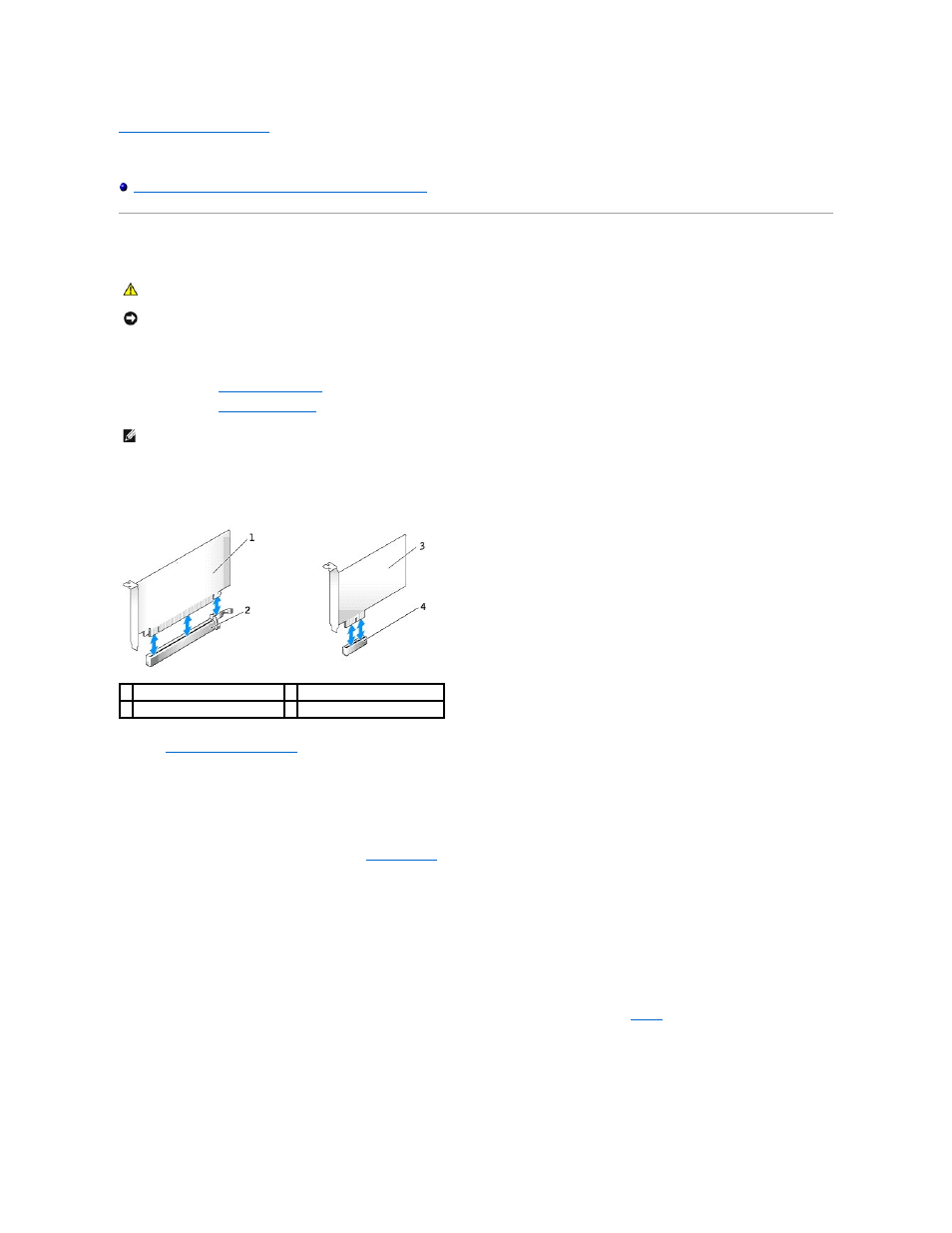

1 плата PCI Express x16 3 плата PCI Express x1
2 слот для платы PCI Express x16 4 слот для платы PCI Express x1
