Руководство пользователя
Dell™ OptiPlex™ GX620
Дисководы
Компьютер поддерживает следующие устройства
:
l
Один жесткий диск
Serial ATA
l
Один дополнительный дисковод компакт
-дисков или DVD-дисков для модуля D, второй жесткий диск или дисковод гибких дисков в модульном
отсеке
Общие инструкции по установке
Жесткие диски
Serial ATA должны быть подключены к разъемам, помеченным «SATA0», на системной плате.
Подключение кабелей дисководов
Устанавливая дисковод
, подсоедините два кабеля—питания постоянным током и кабель передачи данных—к его задней панели и к системной плате.
Разъемы интерфейса дисковода
Для обеспечения правильного подключения большинство интерфейсных разъемов снабжено ключом специальная прорезь или отсутствующий контакт
одной части разъема соответствует выступу или отсутствующему отверстию в ответной части разъема
. В результате контакт кабеля с номером 1
может быть вставлен только в первый контакт разъема
. Для разъема на системной или иной плате контакт номер 1 обычно маркирован «1».
Разъемы питания
ПРИМЕЧАНИЕ
.
Информацию об установке дисководов для модуля
D см. в документации, поставляемой с дополнительным устройством.

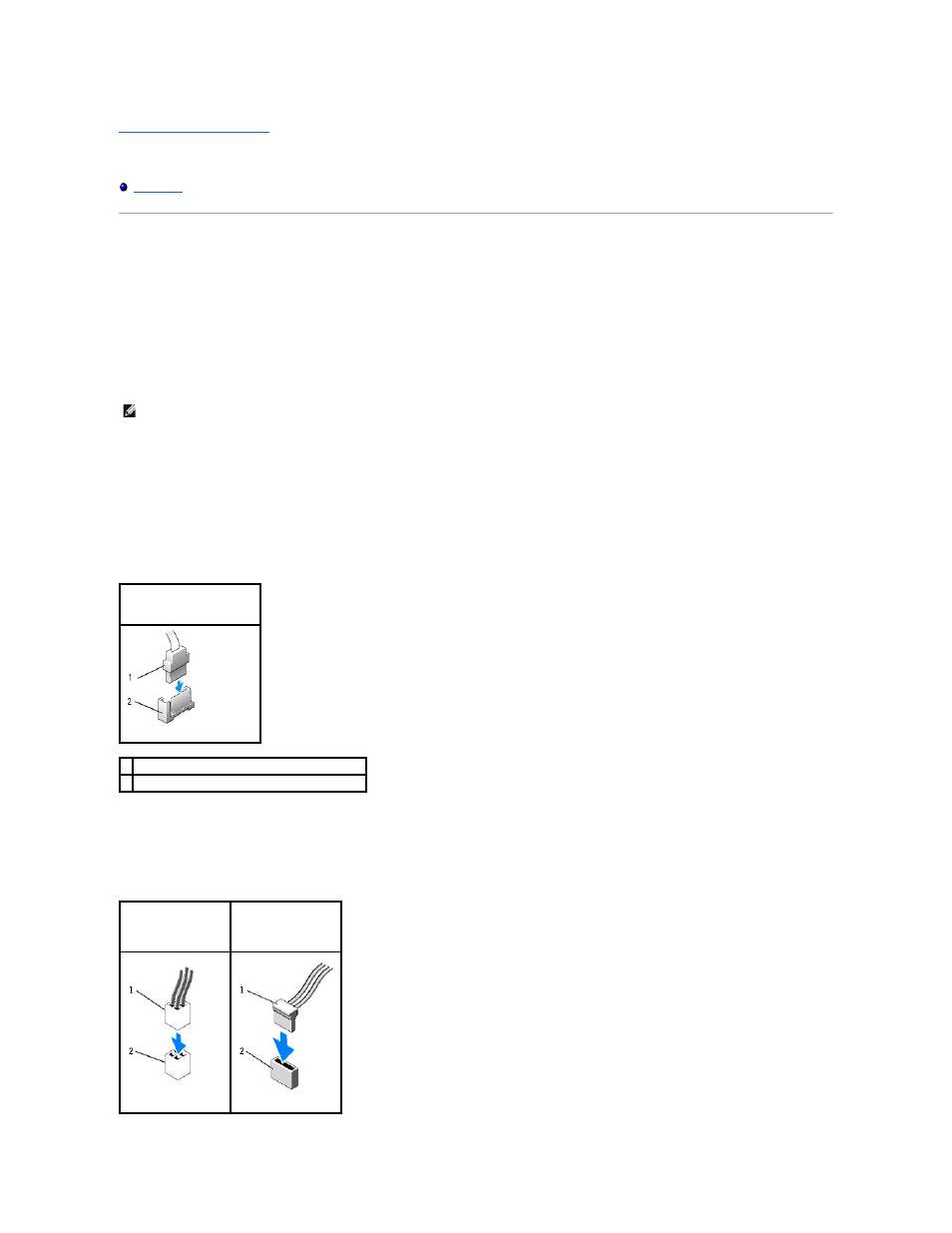

Разъем
Serial ATA
1 разъем для подключения интерфейсного кабеля
2 разъем интерфейса
Разъем питания
системной платы
Разъем питания
Serial ATA
