Dell OptiPlex GX620 - Инструкция (Страница 160)

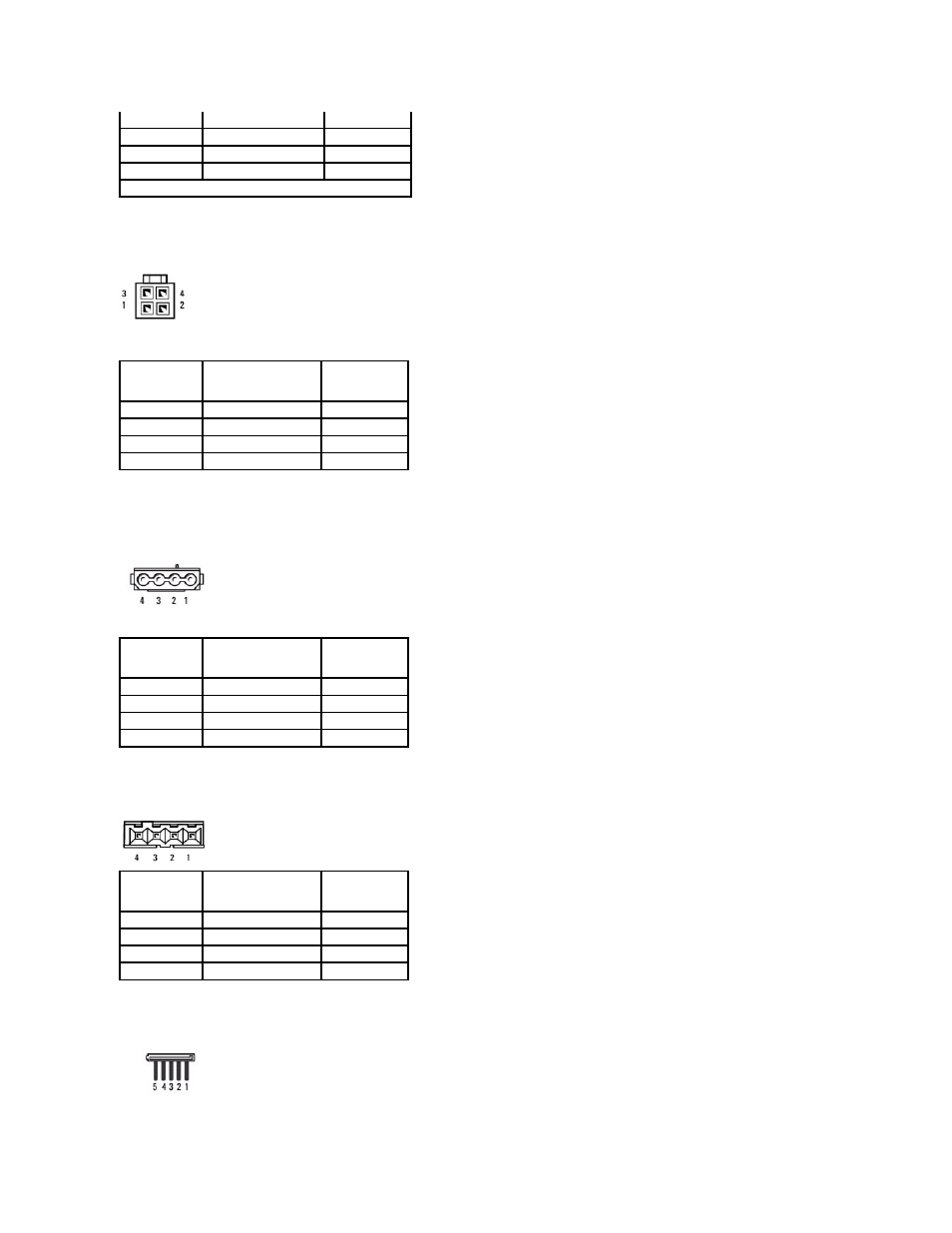

Разъем питания постоянного тока P2
Разъем питания постоянного тока P3
Разъем питания постоянного тока P4
Разъемы питания постоянного тока P5 и P6
21 VCC (+5 В) Красный
22 VCC (+5 В) Красный
23 VCC (+5 В) Красный
24 GND Черный
* Используйте провод 22-AWG вместо провода 18-AWG.
Номер контакта Название сигнала Провод 18-AWG
1 COM Черный
2 COM Черный
3 +12 В постоянного тока Желтый
4 +12 В постоянного тока Желтый
Номер контакта Название сигнала Провод 18-AWG
1 +12 В постоянного тока Желтый
2 COM Черный
3 COM Черный
4 +5 В постоянного тока Красный
Номер контакта Название сигнала Провод 22-AWG
1 +5 В постоянного тока Красный
2 COM Черный
3 COM Черный
4 +12 В постоянного тока Желтый
