Инструкция по эксплуатации Dell OptiPlex GX620
Страница 140
6.
Подсоедините кабель адаптера к разъему адаптера последовательного порта
(SER2) на
системной плате
.
7.
Подсоедините к адаптеру последовательного порта все необходимые кабели
.
8.
Установите крышку компьютера на место
.
Снятие адаптера последовательного порта
1.
Выполните процедуры
, описанные в разделе «
Перед началом
»
.
2.
Аккуратно нажмите защелку на фиксаторе адаптера
.
3.
Отсоедините кабель
, с помощью которого адаптер подключается к системной плате.
4.
Взяв заглушку адаптера последовательного порта за верхние углы
, аккуратно выньте ее из разъема.
5.
Установите крышку компьютера на место
.
Установка адаптера последовательного порта в блок удлинителя для системной шины
1.
Выполните процедуры
, описанные в разделе «
Перед началом
»
.
2.
Снимите блок удлинителя для системной шины
.
a.
Проверьте
, есть ли кабели, подсоединенные к платам через заднюю панель. Отсоедините все кабели, которые не достают до блока
удлинителя для системной шины после удаления из компьютера
.
b.
Аккуратно потяните ручку и выньте блок удлинителя для системной шины из компьютера
.

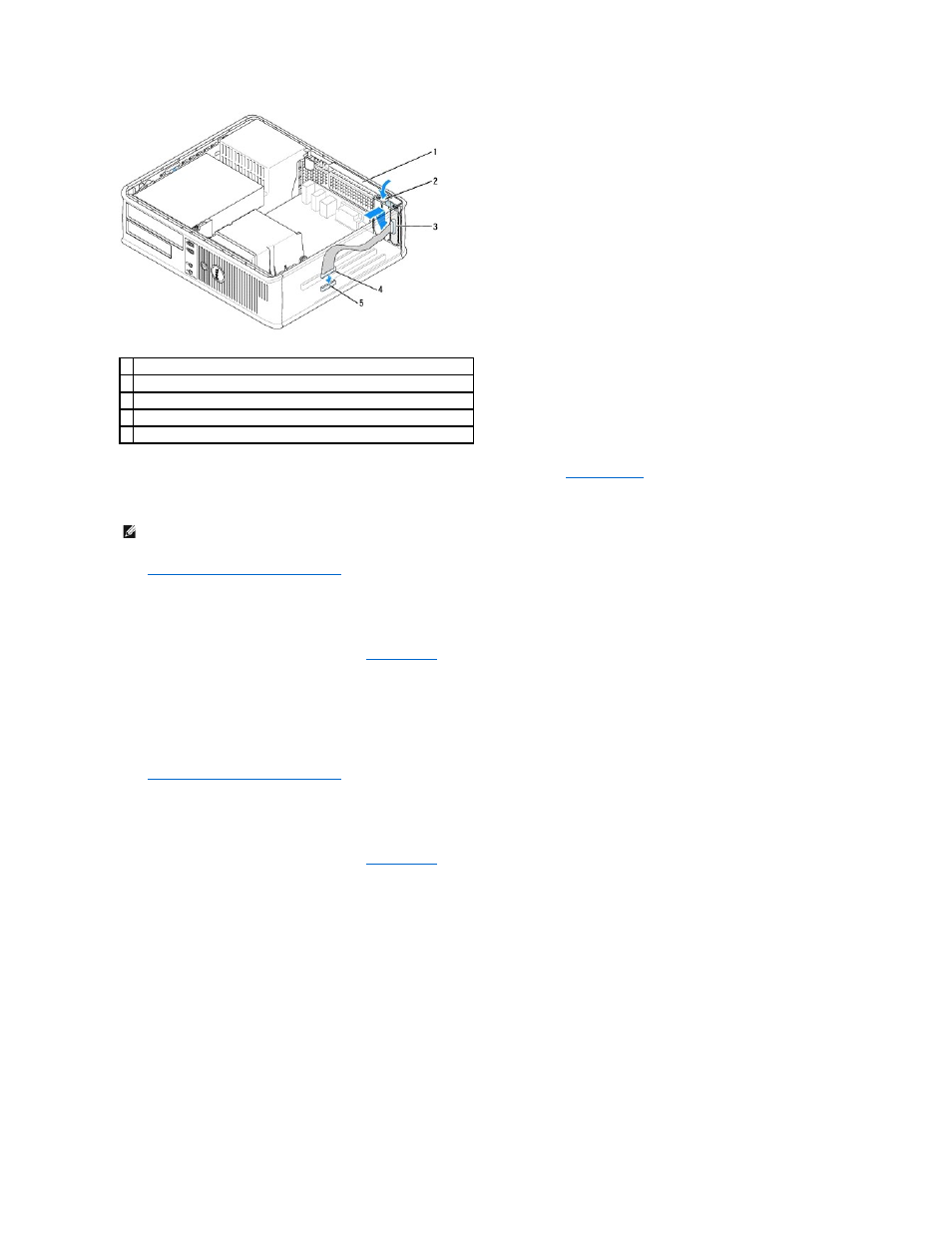

1 фиксатор адаптера
2 защелка
3 заглушка адаптера последовательного порта
4 разъем адаптера последовательного порта
5 разъем системной платы адаптера последовательного порта (SER2)
ПРИМЕЧАНИЕ
.
Информацию о подключении кабелей см
. в документации по адаптеру последовательного порта.
