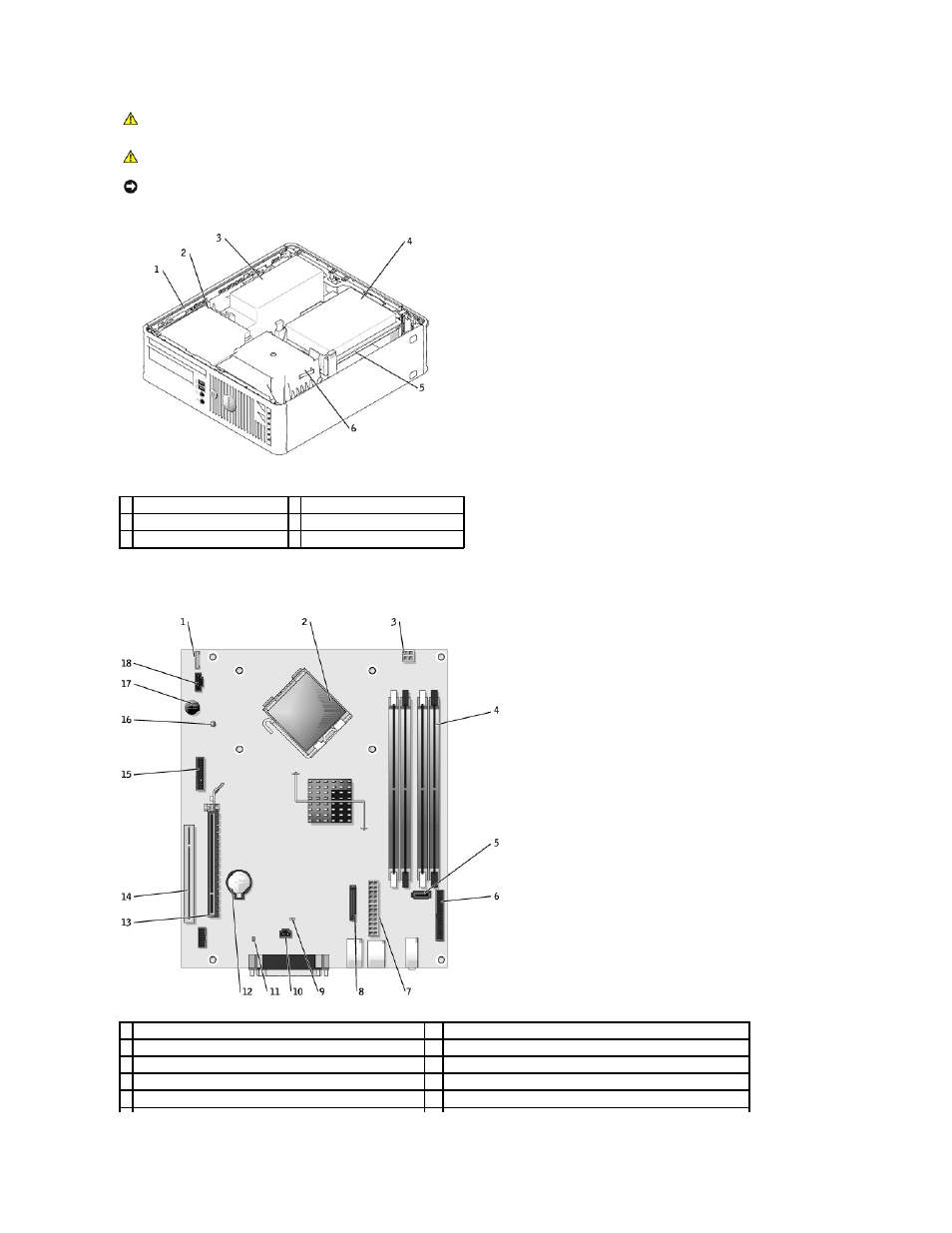

Элементы системной платы
ПРЕДУПРЕЖДЕНИЕ
:
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационное руководство по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
:
Во избежание поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер от
электрической розетки
.
ВНИМАНИЕ
.
Будьте осторожны
, открывая крышку компьютера; убедитесь, что открытие крышки не приводит к отключению кабелей от
системной платы
.
1 защелка дисковода
4 накопитель на жестких дисках
2 Дисковод CD/DVD
5 cистемная плата
3 источник питания и вентилятор 6 сборка радиатора и вентилятора
1 разъем вентилятора (FAN)
10 разъем переключателя защиты корпуса от вскрытия (INTRUDER)
2 разъем процессора (ЦПУ)
11 перемычка пароля (PSWD)
3 разъем питания (12VPOWER)
12 гнездо аккумулятора (BATT)
4 разъемы модулей памяти (DIMM_1, DIMM_2, DIMM_3, DIMM_4) 13 разъем PCI Express x16 (SLOT1)
5 разъем последовательного порта накопителя ATA (SATA0)
14 разъем PCI (SLOT2)
