Инструкция по эксплуатации Dell OptiPlex GX620
Страница 141
3.
При установке нового адаптера последовательного порта удалите заглушку
, чтобы открыть пустой слот для платы. При замене уже
установленного адаптера выньте его из компьютера
. При необходимости отсоедините от адаптера все подключенные кабели. Взяв адаптер
последовательного порта за верхние углы
, аккуратно выньте его из разъема.
4.
Подготовьте адаптер последовательного порта к установке
.
5.
Аккуратно нажмите защелку на фиксаторе адаптера
.
6.
Вставьте заглушку адаптера последовательного порта в разъем и с усилием нажмите на нее
. Убедитесь, что адаптер полностью установлен в
разъем
.
7.
Аккуратно нажмите фиксатор адаптера
, чтобы закрепить адаптер.
8.
Подсоедините кабель адаптера к разъему адаптера последовательного порта
(SER2) на системной плате.
9.
Установите блок удлинителя для системной шины
.
a.
Выровняйте защелки на блоке удлинителя для системной шины с разъемами на компьютере и сдвиньте блок удлинителя для системной
шины на место
.
b.
Убедитесь
, что удлинители для системной шины полностью установлены в разъемы на системной плате.
10.
Подсоедините все необходимые кабели
.
11.
Установите крышку компьютера на место
.
12.
Установите все драйверы
, необходимые для адаптера последовательного порта.
Извлечение адаптера последовательного порта из блока удлинителя для системной шины
1.
Выполните процедуры
, описанные в разделе «
Перед началом
»
.
2.
Снимите блок удлинителя для системной шины
.
a.
Проверьте
, есть ли кабели, подсоединенные к платам через заднюю панель. Отсоедините все кабели, которые не достают до блока
удлинителя для системной шины после удаления из компьютера
.
b.

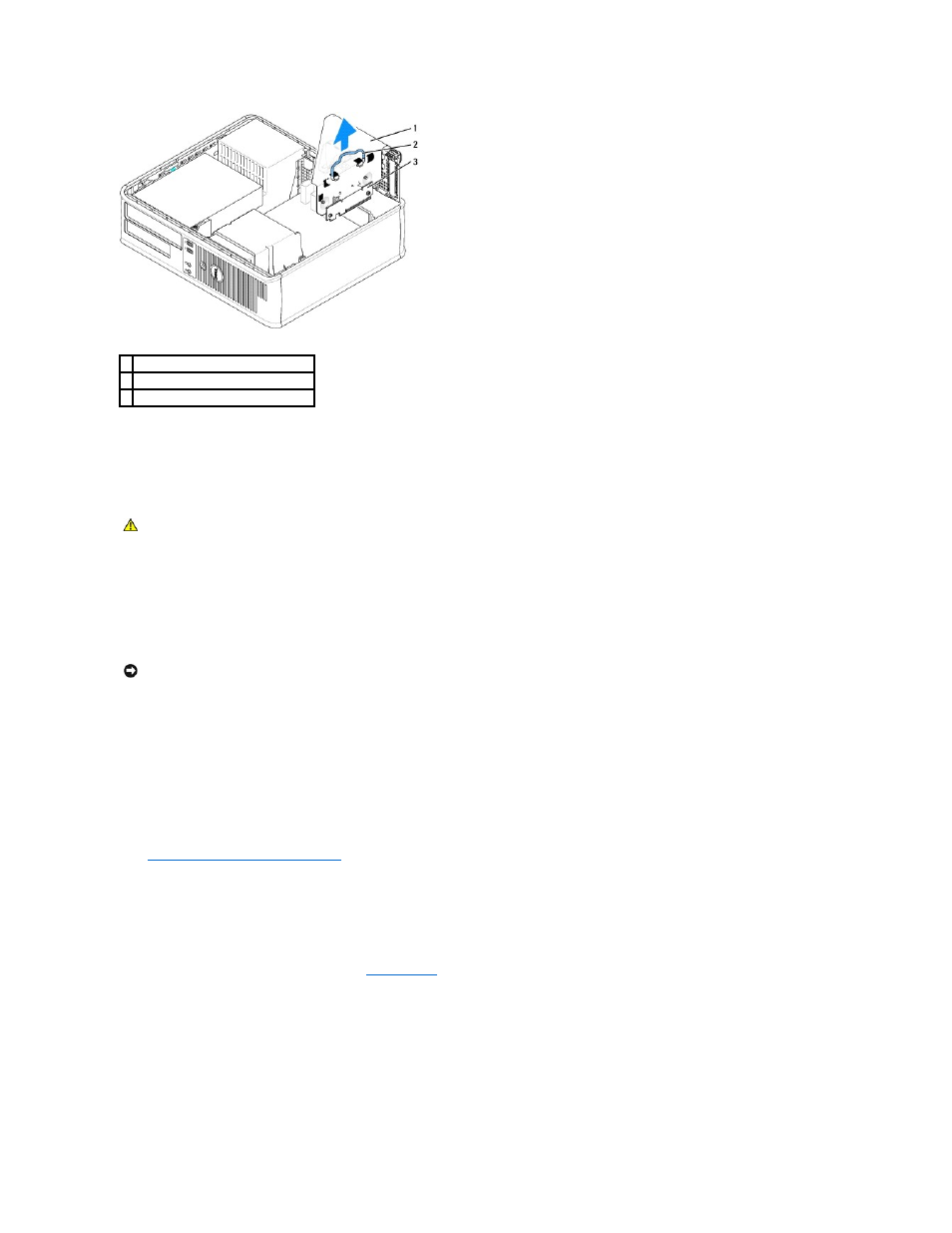

Аккуратно потяните ручку и выньте блок удлинителя для системной шины из компьютера
.
1 блок удлинителя для системной шины
2 ручка
3 удлинители для системной шины (2)
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током перед установкой любых плат или адаптеров отсоединяйте компьютер
от электрической розетки
.
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или позади плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
