Инструкция по эксплуатации Dell OptiPlex GX620
Страница 253
9.
Аккуратно вставьте процессор в гнездо и убедитесь
, что он расположен правильно.
10.
После того как процессор будет полностью помещен в гнездо
, переведите рычаг крепления гнезда обратно к гнезду, чтобы закрепить
процессор
.
При установке набора для замены процессора от
Dell верните процессор в компанию Dell в той же упаковке, в которой находился набор для
замены
.
11.
Поместите одну часть радиатора под защелку на фиксирующем основании на стороне
, располагающейся напротив рычага крепления (см.
следующий рисунок
). Поместите радиатор на процессор таким образом, чтобы радиатор надежно зафиксировался под защелкой на другом
конце фиксирующего основания
.
12.
Установите крышку компьютера на место
.
13.
Установите крышку кабеля
, если она используется.
Назад на страницу Содержание

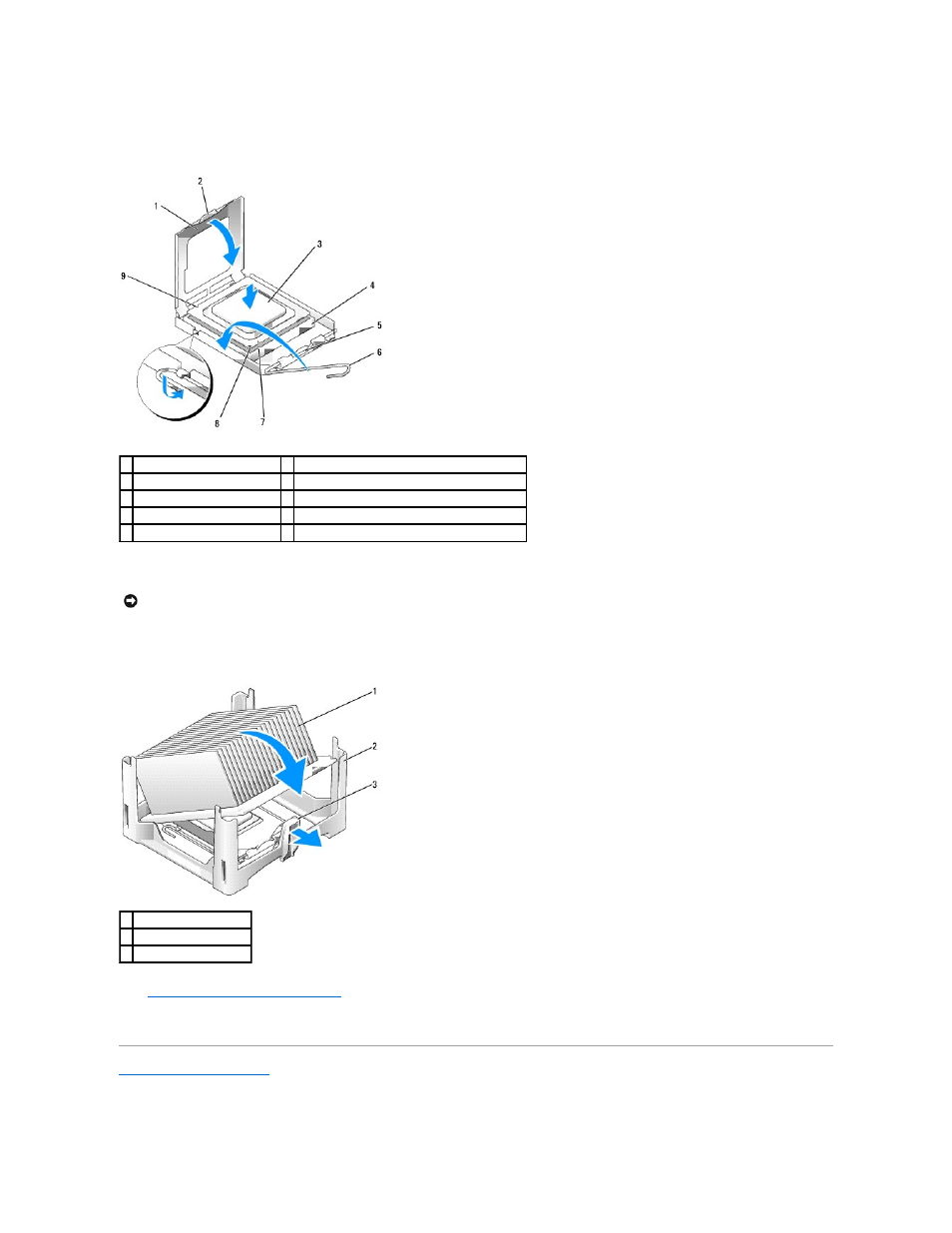

1 крышка процессора
6 рычаг
2 выступ
7 передняя направляющая выемка
3 процессор
8 индикатор контакта 1 на разъеме и процессоре
4 разъем процессора
9 задняя направляющая выемка
5 центральная защелка крышки
ВНИМАНИЕ
.
Избавьтесь от заряда статического электричества
, прикоснувшись к неокрашенной металлической поверхности на задней панели
компьютера
.
1 радиатор
2 фиксирующая пластина
3 рычаг
