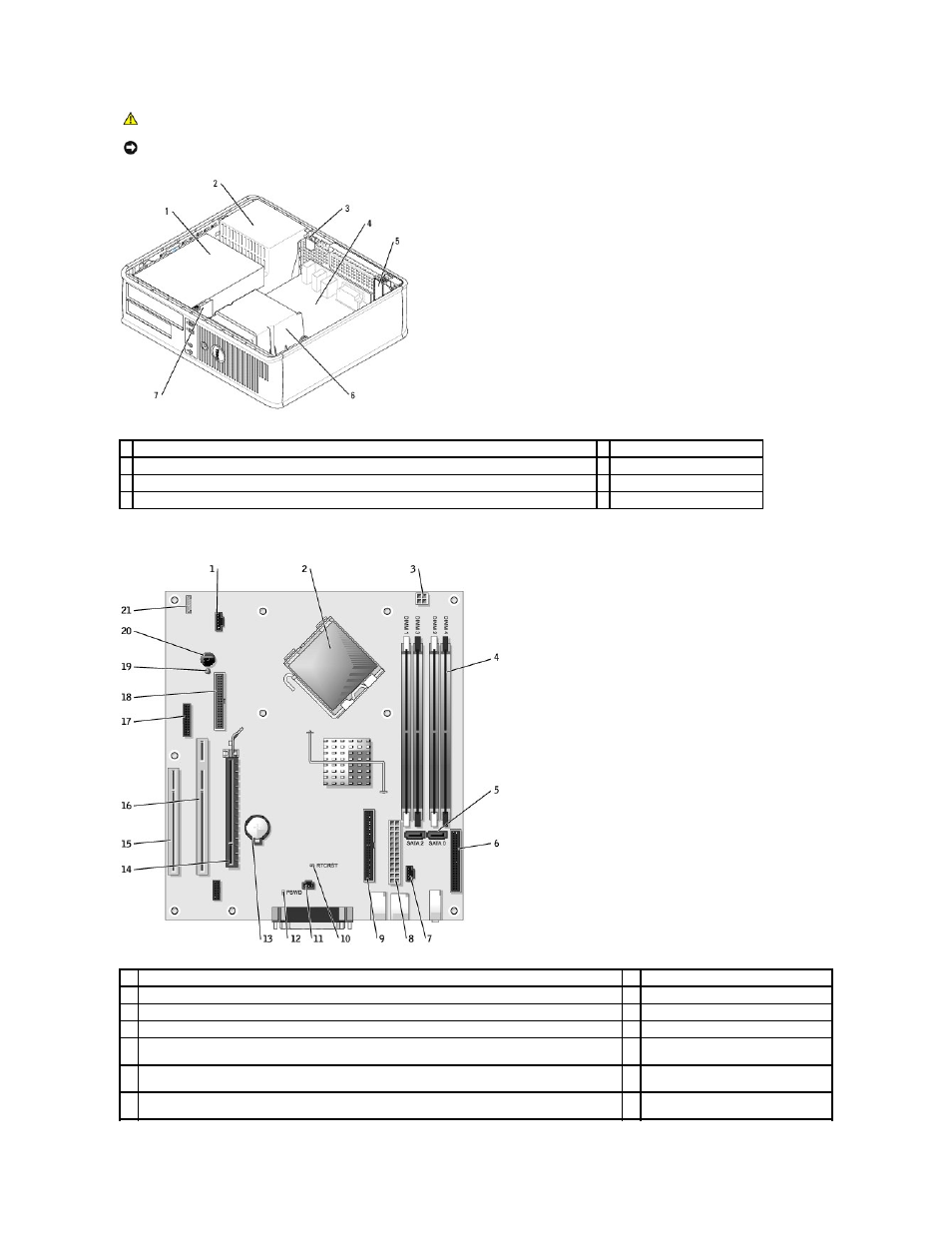

Элементы системной платы
ПРЕДУПРЕЖДЕНИЕ
:
Во избежание поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер от
электрической розетки
.
ВНИМАНИЕ
.
Будьте осторожны
, открывая крышку компьютера; убедитесь, что открытие крышки не приводит к отключению кабелей от
системной платы
.
1 отсек дисководов (дисковод компакт-дисков/DVD-дисков, дисковод гибких дисков и жесткий диск) 5 гнезда для плат
2 блок питания
6 блок радиатора
3 датчик проникновения в корпус
7 передняя панель ввода/вывода
4 cистемная плата
1
разъем вентилятора
(FAN)
12 перемычка пароля (PSWD)
2
разъем процессора
(ЦПУ)
13 гнездо аккумулятора (BATT)
3
разъем питания
(12VPOWER)
14 разъем PCI Express x16 (SLOT1)
4
разъемы модулей памяти
(DIMM_1, DIMM_2, DIMM_3, DIMM_4)
15 разъем PCI (SLOT3)
5
разъемы последовательного порта накопителя
ATA (SATA0, SATA2)
16 разъем надстроечной платы PCI
(SLOT2)
6
разъем передней панели
(FNT_PANEL)
17 разъем последовательного порта
(SER2)
7
разъем аналогового аудиокабеля дисковода компакт
-дисков для необязательного аналогового
аудиокабеля
(CD_IN)
18 разъем дисковода гибких дисков
(DSKT)
