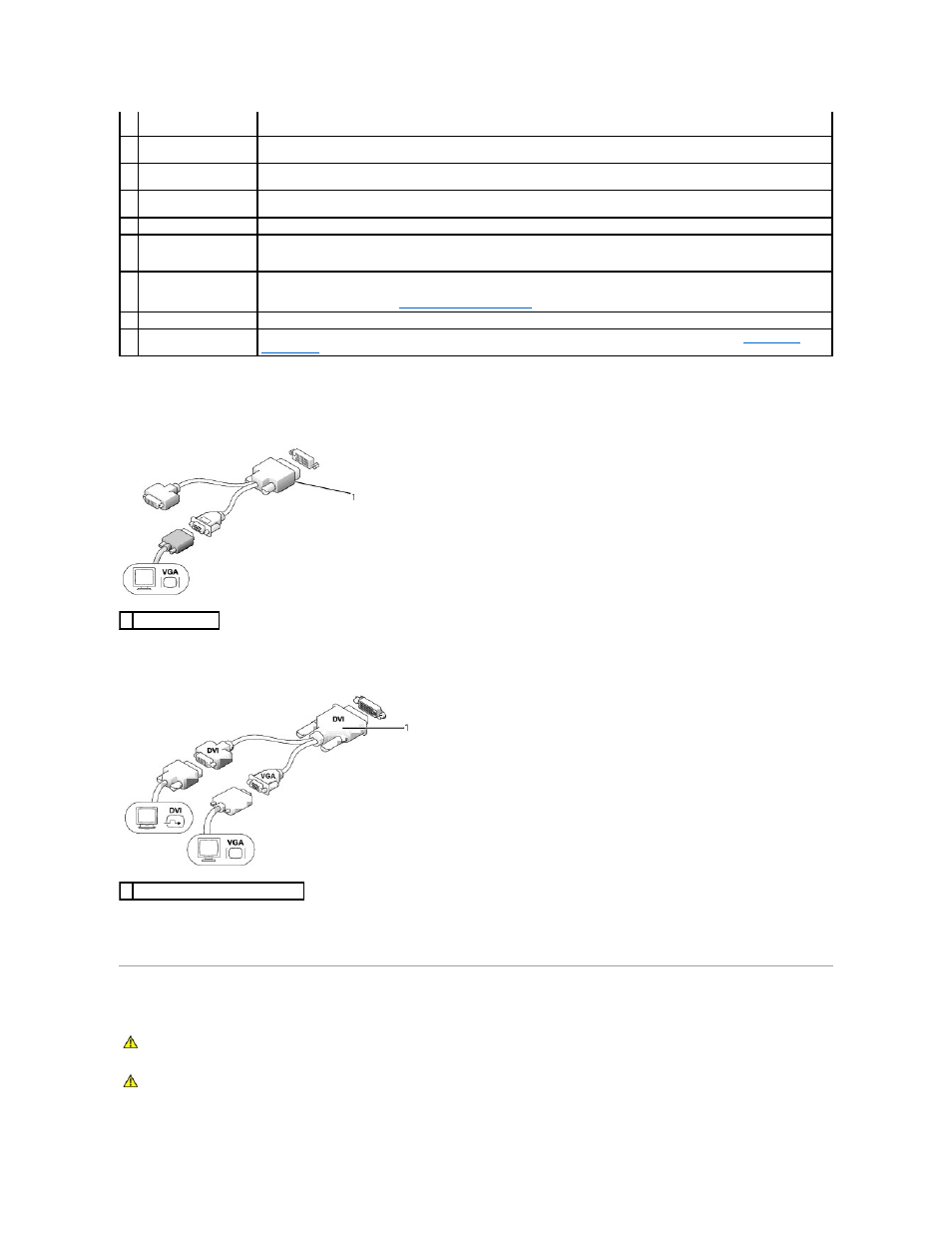

Подключение монитора
VGA
При наличии монитора
VGA подключите кабель адаптера к разъему дисплея DVI и подсоедините кабель монитора к адаптеру.
Подключение двух мониторов
Используйте этот адаптер для подключения монитора
VGA и монитора DVI к разъему DVI-I, расположенному на задней панели.
При подключении двух мониторов драйвер обнаружит это соединение и активирует возможность использования нескольких мониторов
.
Внутри компьютера
Для сети рекомендуется применять проводку и разъемы Категории
5. Если используется проводка Категории 3, для
обеспечения надежной работы установите скорость сети
10 Мбит/с.
4
индикатор работы сети
Мигает желтым при передаче или получении данных по сети
. При большом объеме сетевого трафика этот индикатор
горит постоянно
.
5
разъем линейного
выхода
Зеленый разъем линейного выхода служит для подключения динамиков со встроенными усилителями
.
6
разъем линейного
входа
Голубой разъем линейного входа служит для подключения звукозаписывающих и проигрывающих устройств
, например
кассетного или
CD-плейера, видеомагнитофона.
7
разъемы
USB (5)
К разъемам
USB можно подключать USB- устройства, например: мышь, клавиатуру, принтер, джойстик, динамики.
8
разъем
последовательного
порта
К разъему последовательного порта подключается последовательное устройство
, например ручное устройство.
9
видеоразъем
Для цифрового монитора кабель нужно подключать к белому разъему на передней панели
.
Для монитора
VGA см. раздел
10 разъем питания
Разъем для адаптера источника питания
.
11
диагностические
светодиод
p
Описание кодов индикаторов
, помогающих в устранении неисправностей компьютера, см. в разделе «
Индикаторы
диагностики
»
.
1 кабель адаптера
1 адаптер для подключения кабелей
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от адаптера источника питания перед
тем
, как снять крышку.
