Инструкция по эксплуатации Dell OptiPlex GX620
Страница 172
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
7.
При установке платы в разъем
x16 разместите плату так, чтобы фиксирующее отверстие совпало с лепестком крепления, а затем осторожно
потяните лепесток крепления
.
8.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата полностью встала в слот.
9.
Перед заменой фиксирующего механизма платы убедитесь
, что выполнены указанные ниже действия.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
10.
Установите фиксирующий механизм платы в исходное положение
, закрепив таким образом платы в компьютере.
11.
Подсоедините кабели
, которые должны быть подсоединены к плате.
ПРЕДУПРЕЖДЕНИЕ
.
Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер
. Поэтому, во избежание
поражения электрическим током
, обязательно отключите питание компьютера перед установкой платы.

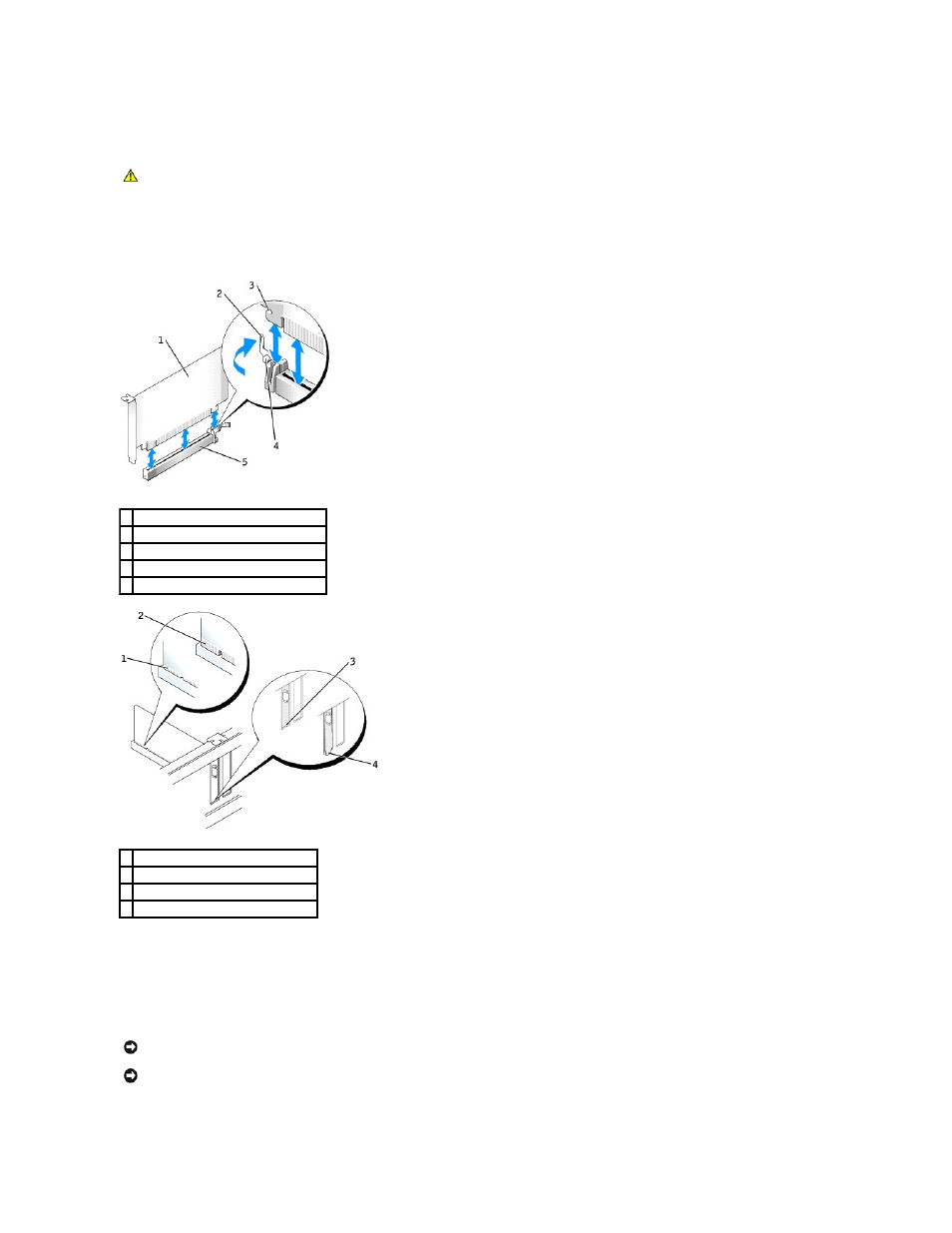

1 плата PCI Express x16
2 рычаг
3 фиксирующее отверстие (не все платы)
4 лепесток крепления
5 разъем платы PCI Express x16
1 правильно установленная плата
2 неправильно установленная плата
3 правильно установленная заглушка
4 неправильно установленная заглушка
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или позади плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
ВНИМАНИЕ
.
Сначала подсоединяйте сетевой кабель к стенной розетке
, а затем к компьютеру.
