Руководство пользователя
Dell™ OptiPlex™ GX620
Дисководы
Компьютер поддерживает следующие устройства
:
l
Один последовательный порт накопителя
ATA
l
Один отсек
FlexBay (дисковод гибких дисков или устройство считывания мультимедийных карт памяти)
l
Один дисковод компакт
-дисков или DVD-дисков
Общие инструкции по установке
Подсоедините дисководы
CD/DVD к разъему, помеченному «IDE», на системной плате. Жесткие диски с последовательным интерфейсом ATA
необходимо подключить к разъемам «
SATA0» или «SATA2» на системной плате.
Подключение кабелей дисководов
Устанавливая дисковод
, подсоедините два кабеля—питания постоянным током и кабель передачи данных—к его задней панели и к системной плате.
Разъемы интерфейса дисковода
Для обеспечения правильного подключения большинство интерфейсных разъемов снабжено ключом специальная прорезь или отсутствующий контакт
одной части разъема соответствует выступу или отсутствующему отверстию в ответной части разъема
. В результате контакт кабеля с номером 1

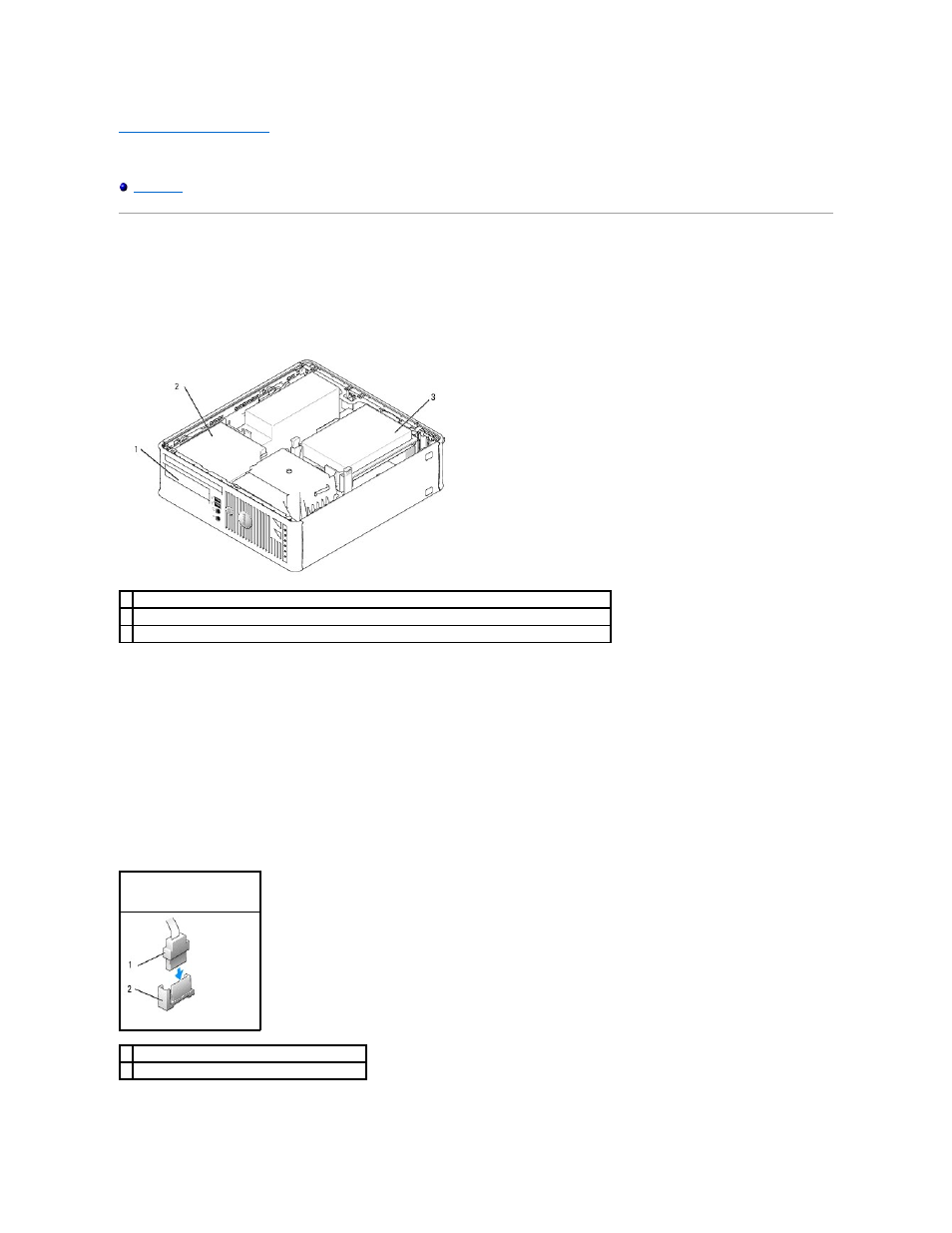

1 Отсек FlexBay для дисковода гибких дисков или устройства считывания мультимедийных карт памяти
2 Дисковод CD/DVD
3 накопитель на жестких дисках
Разъем
Serial ATA
1 разъем для подключения интерфейсного кабеля
2 разъем интерфейса
