Электромонтаж 5 – Инструкция по эксплуатации VAILLANT calorMATIC 630
Страница 97
5.6.1 Подключение
модулирующего
теплогенератора
без eBUS

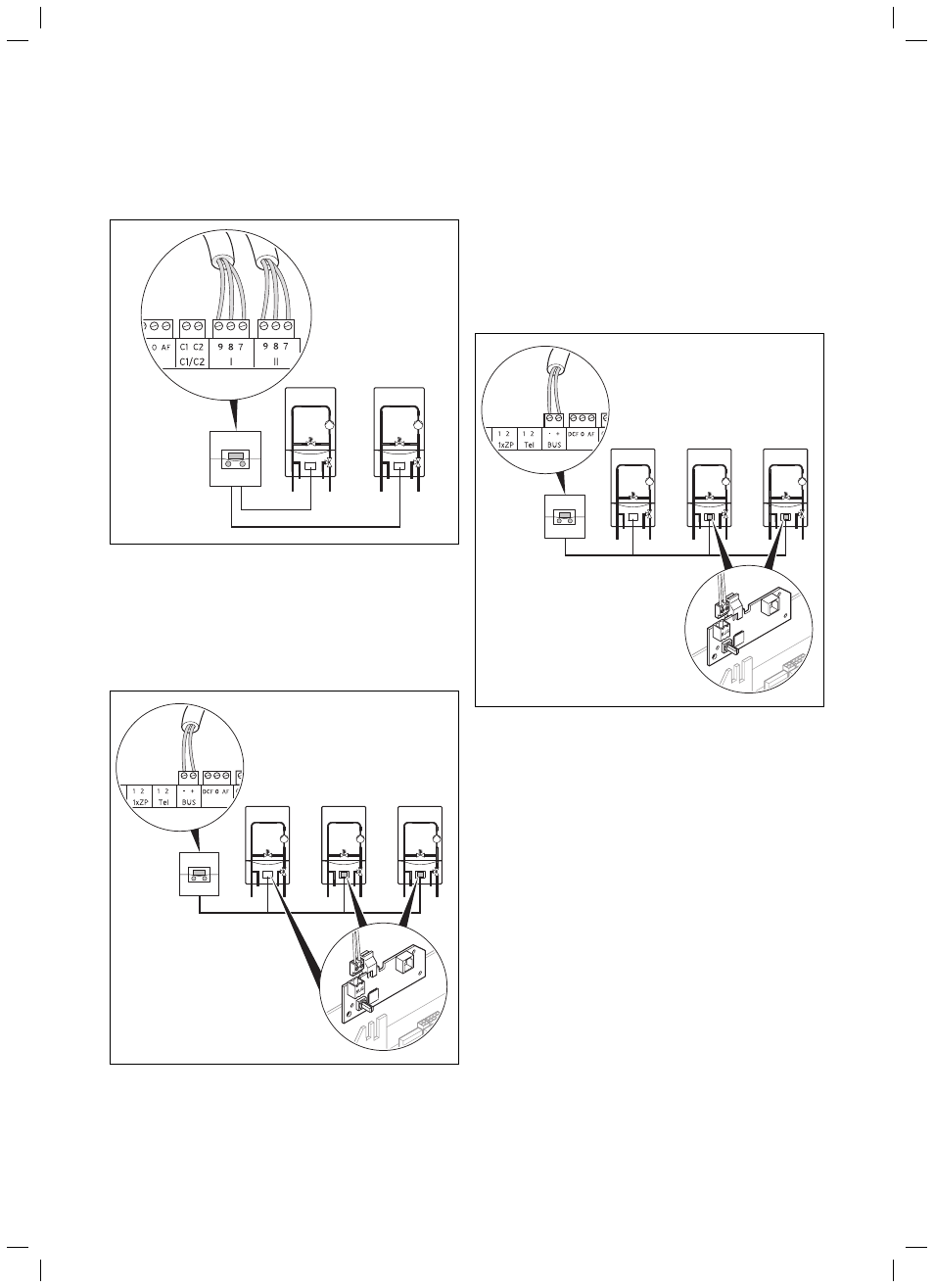

Рис. 5.14 Подключение каскада из 2-х аппаратов
При подключении трех или более отопительных аппаратов необ-
ходимо использовать модулирующие коммутационные модули
VR 30.
Подключайте каскад из 2-х аппаратов прямо к корпусу для
настенного монтажа (→ рис. 5.14).
eBUS
VR 30
Рис. 5.15 Подключение каскада из более чем 2-х отопительных аппа-
ратов
>
При подключении в каскад более 2-х отопительных аппаратов
для каждого из них требуется модулирующий коммутационный
модуль VR 30 (принадлежность).
Установите коммутационный модуль (согласно прилагающемуся
к нему руководству) прямо в отопительный аппарат.
5.6.2 Подключение
нескольких
модулирующих
теплогенераторов с eBUS
eBUS
VR
32
Рис. 5.16 Подключение каскада из более чем 2-х отопительных аппа-
ратов
Первый отопительный аппарат подключается прямо через
eBUS.
Следите за корректной полярностью.
Начиная со 2-го отопительного аппарата с eBUS, для подклю-
чения каждого используйте модулирующий коммутационный
модуль VR 32.
i
Коммутационные модули VR 31, VR 32 и VR 30
нельзя комбинировать между собой.
В каскаде используйте коммутационные модули только
одного типа: либо VR31, либо VR32, либо VR30.
Следите за тем, чтобы клеммы 7/8/9 на регуляторе не были
задействованы.
>
>
>
>
>
43
Руководство по монтажу calorMATIC 630 0020095106_00
Электромонтаж 5
