4.8
Монтаж регулятора отопления calorMATIC 630
4.8.1
Монтаж регулятора с корпусом для настенного
монтажа
В объем поставки входит регулятор и корпус для настенного мон-
тажа с колодками для электрического подключения. Колодки для
подключения выполнены в технике ProE. На них следует выполнять
все подключения со стороны строения.
e
Опасно!
Опасность для жизни из-за токоведущих подклю-
чений!
Сетевой выключатель неполностью отключает подачу
тока.
Перед работами на приборе отключайте подачу
тока.
Предохраните подвод электричества от повтор-
ного включения.
2
1

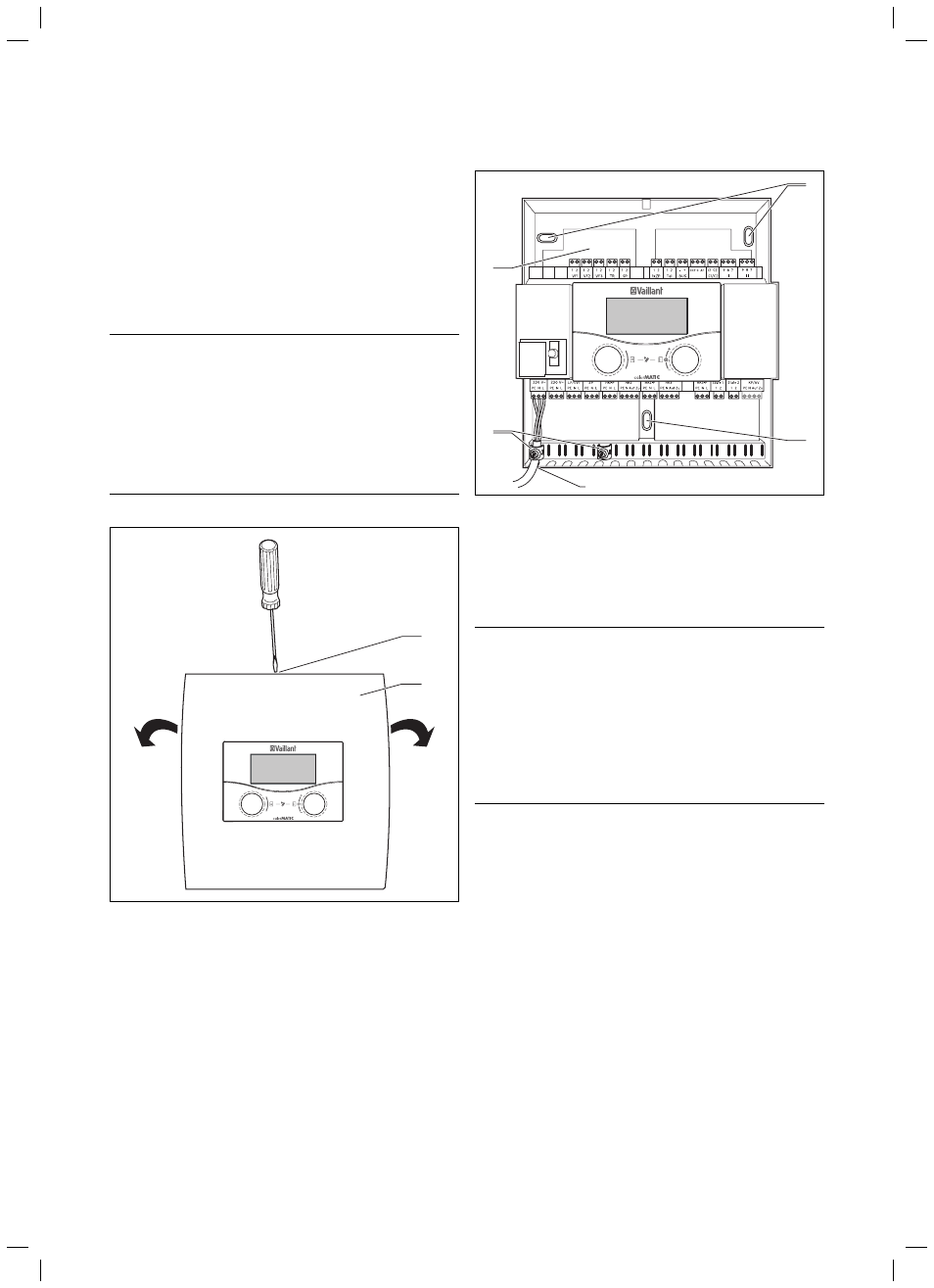

Рис. 4.2 Открывание корпуса для настенного монтажа
Легенда
1 Винт
2 Крышка
корпуса
Крышка корпуса состоит из одной части.
Ослабьте винт (1) с верхней стороны корпуса.
Откиньте крышку корпуса (2) вниз. Отцепите и снимите ее.
>
>
>
>
3
6
5
3
4
Рис. 4.3 Монтаж корпуса для настенного монтажа
Легенда
3 Крепежное
отверстие
4 Отверстие для кабелей
5 Зажимы-фиксаторы
6 Кабельный
ввод
b
Осторожно!
Опасность короткого замыкания!
Если кабели были некорректно закреплены в ште-
кере, то при слишком сильной зачистке изоляции
существует опасность коротких замыканий на элект-
ронной плате.
На проводах для подключения к штекеру ProE,
проводящих напряжение 230 В, зачищайте мак-
симум 30 мм изоляции.
Следите за корректностью проводки.
Отметьте все три крепежных отверстия (3) и просверлите их.
Выберите дюбели в соответствии с характеристиками стены
и прочно привинтите корпус для настенного монтажа.
Следующим монтируйте датчик температуры наружного воз-
духа, а затем выполните электромонтаж (→ гл. 5).
>
>
>
>
>
