5.5

Подключение

принадлежностей

Можно подключить следующие принадлежности:

До 8 приборов дистанционного управления для регулирова-
ния первых 8 контуров отопления.
До 6 смесительных модулей для расширения установки на
12 контуров (на заводе предварительно настроены в качестве
смесительных контуров).

5.5.1 Подключение

прибора

дистанционного

управления

Связь между приборами дистанционного управления и регулято-
ром отопления осуществляется посредством eBUS. Подключение
осуществляется в любой зоне сопряжения системы. Следует
только убедиться, что зоны сопряжения шины в результате имеют
подсоединение к центральному регулятору.
Система Vaillant сконструирована таким образом, что шину
eBUS можно было проводить от компонента к компоненту
(→ рис. 5.8). При этом можно переставить провода местами
без последующего нарушения связи.

eBUS

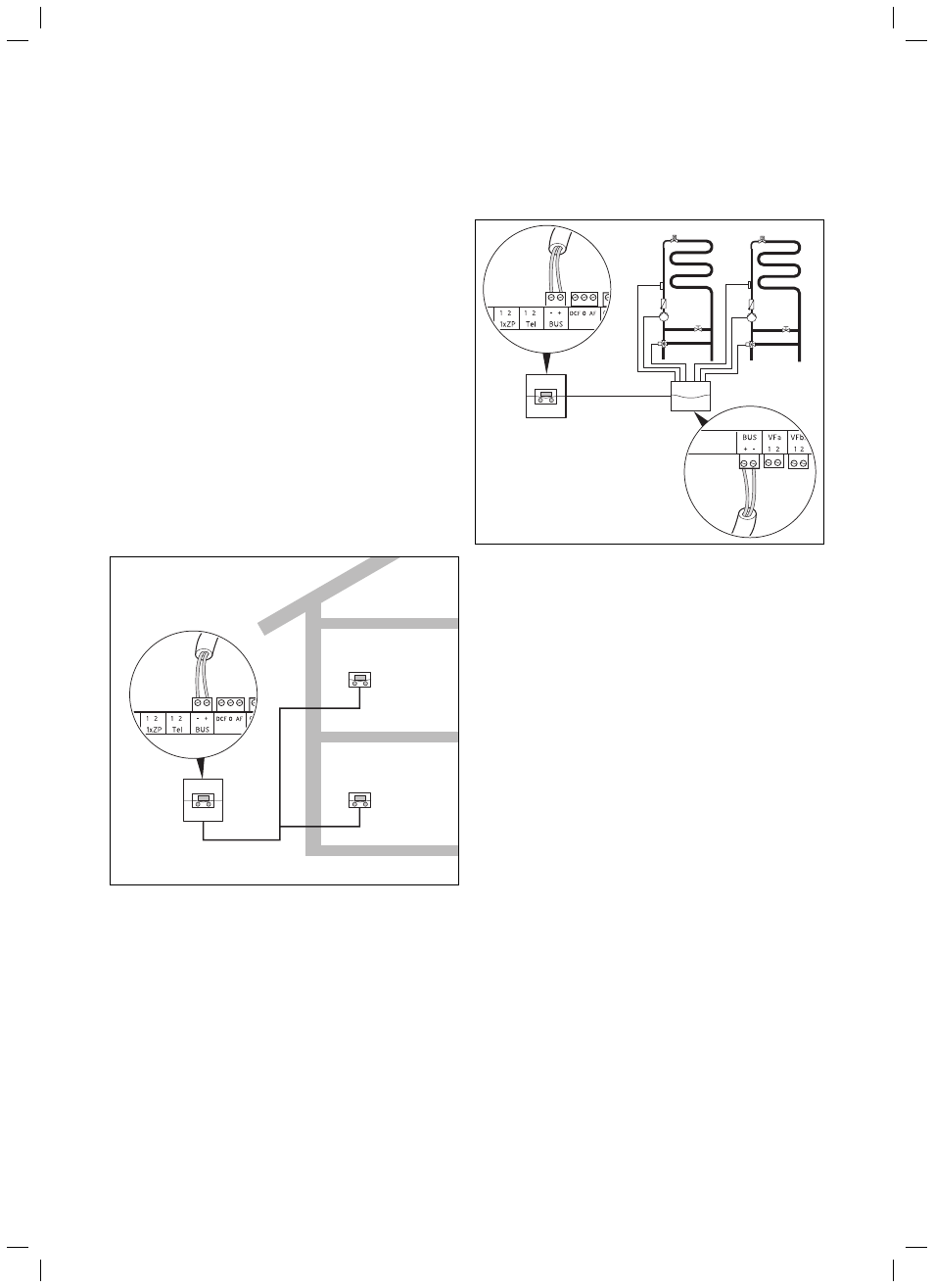

Рис. 5.12 Подключение приборов дистанционного управления

Все соединительные штекеры выполнены таким образом, что Вы
можете провести как минимум 2 x 0,75 мм

2

на одну соедини-

тельную жилу. Поэтому в качестве шинного провода eBus реко-
мендуется использовать 2 x 0,75 мм

2

.

5.5.2 Подключение

дополнительных

смесительных

контуров

eBUS

Рис. 5.13 Подключение дополнительных смесительных контуров

Связь смесительных модулей осуществляется только через eBUS.
Структура системы представлена на рис. 5.13.

При установке соблюдайте порядок действий, как и при под-
ключении приборов дистанционного управления.

5.6

Подключение нескольких отопительных аппаратов
(каскад)

Система регулирования позволяет управлять каскадом макси-
мум из:

8 отопительных аппаратов - посредством коммутационного
модуля VR 30 или VR 32
или
6 отопительных аппаратов - посредством коммутационного
модуля VR 31

в рамках одной системы.

>

42

Руководство по монтажу calorMATIC 630 0020095106_00
