3.5

Обзор элементов управления

Все настройки, необходимые для системы отопления, выполня-
ются на регуляторе.
Для этого он оснащен графическим дисплеем. Текстовая индика-
ция упрощает управление.

Основные данные

Дата

>

Установить день

Время

15:37

30.10.09

День недели

Летнее/зимн. время

Выкл.

Пт

1

4

1

2

3

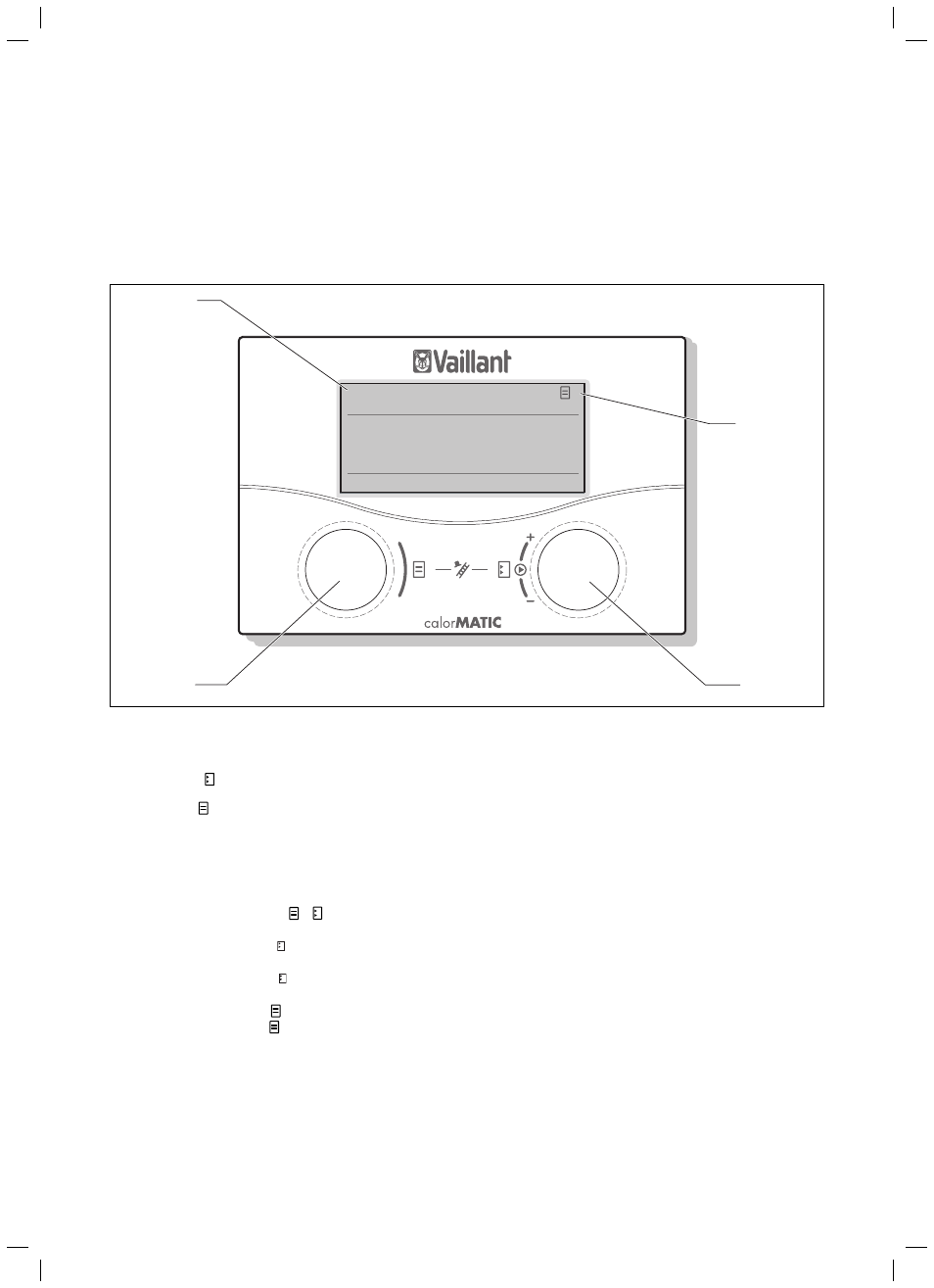

Рис. 3.5 Обзор элементов управления

Легенда
1 Номер

меню

2 Правый

задатчик ,

задать параметр (повернуть); выделить параметр (нажать)

3 Левый

задатчик ,

выбрать меню (повернуть); Активировать особую функцию (нажать)

4 Обозначение

меню

3.6

Руководство действиями оператора

С помощью этих двух задатчиков и Вы можете управлять
регулятором (→ рис. 3.5):
Нажатием на правый задатчик выделяется или сохраняется
параметр.
Вращением правого задатчика выполняется настройка пара-
метра.
Вращением левого задатчика выбирается меню.
Нажатием на левый задатчик активируются специальные функ-
ции (→ гл. 7.7).

Текстовая индикация облегчает управление и однозначно отме-
чает меню и параметры.

14

Руководство по монтажу calorMATIC 630 0020095106_00

3 Описание аппарата и функционирования
