3.6
Обзор элементов управления
Все настройки, необходимые для системы отопления, выполня-
ются на регуляторе.
Для этого он оснащен графическим дисплеем. Текстовая индика-
ция упрощает управление.
Основные данные
Дата
>
Установить день
Время
15:37
30.10.09
День недели
Летнее/зимн. время
Выкл.
Пт
1
4
1
2
3

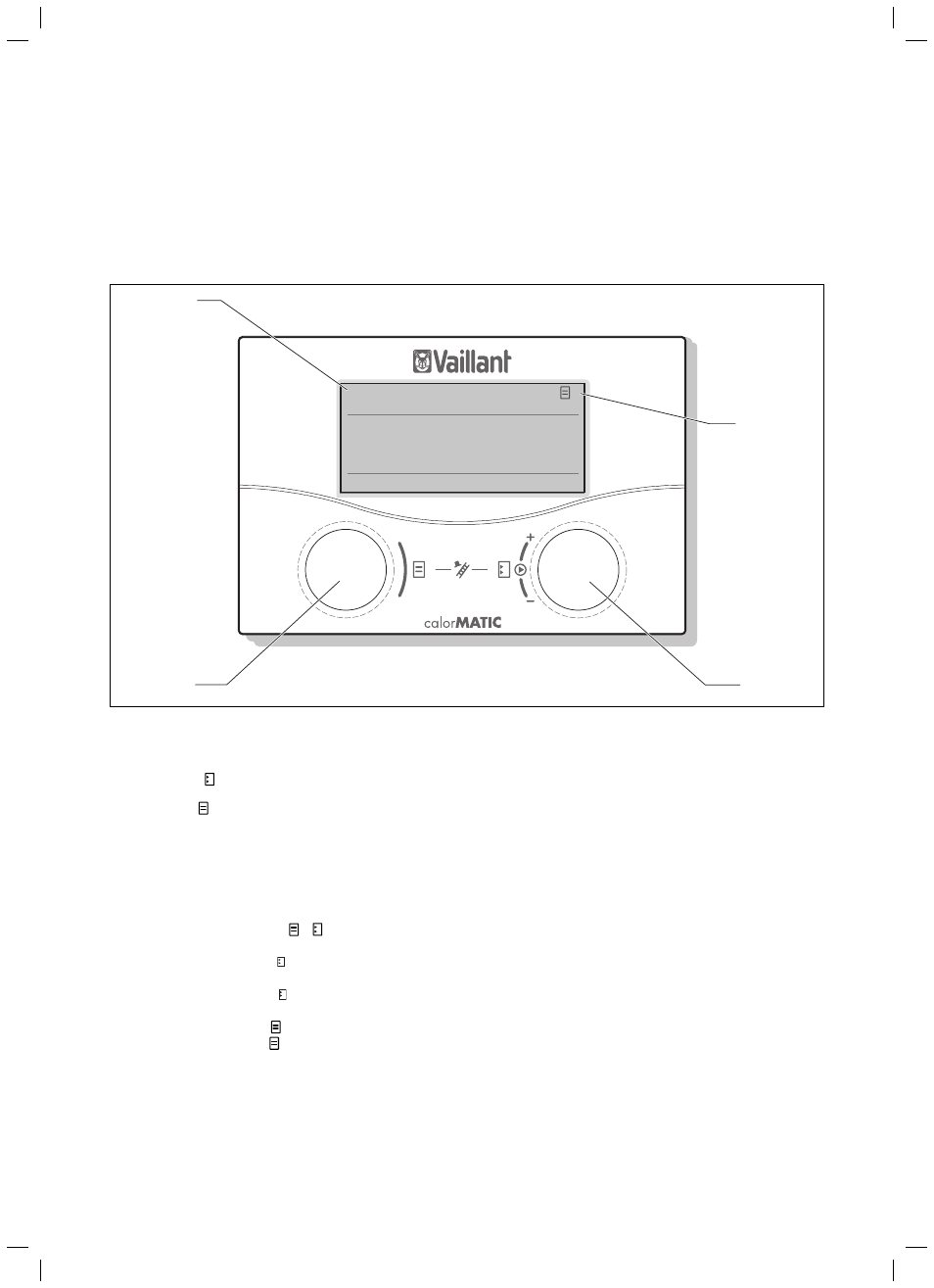

Рис. 3.5 Обзор элементов управления
Легенда
1 Номер
меню
2 Правый
задатчик ,
задать параметр (повернуть); выделить параметр (нажать)
3 Левый
задатчик ,
выбрать меню (повернуть); активировать специальную функцию (нажать)
4 Обозначение
меню
3.7
Руководство действиями оператора
С помощью этих двух задатчиков и Вы можете управлять
регулятором (→ рис. 3.5):
Нажатием на правый задатчик выделяется или сохраняется
параметр.
Вращением правого задатчика выполняется настройка пара-
метра.
Вращением левого задатчика выбирается меню.
Нажатием на левый задатчик активируются специальные функ-
ции (→ гл. 5.10).
Текстовая индикация облегчает управление и однозначно отме-
чает меню и параметры.
