Монтаж регулятора как прибора дистанционного
управления
Если Вы хотите монтировать регулятор на стене как прибор дис-
танционного управления с функцией управления по температуре
помещения, обратите внимание на следующее:
Необходимые принадлежности:
Вам потребуется настенный цоколь VR 55 (принадлежность,
не входит в объем поставки). С настенным цоколем VR 55
поставляется крышка для корпуса для настенного монтажа.
Место монтажа:
Оптимальное место монтажа чаще всего находится в основ-
ном жилом помещении, на внутренней стене на высоте около
1,5 м.
Разместите регулятор так, чтобы мебель, занавески или про-
чие предметы не мешали ему регистрировать циркулирую-
щий в помещении воздух.
Место монтажа следует выбирать так, чтобы ни сквозняк из
двери или окна, ни источники тепла, как, например, радиа-
тор, каминная стенка, телевизор или солнечные лучи не могли
напрямую воздействовать на регулятор.
i
Если активировано управление по температуре поме-
щения, то в помещении, где установлен регулятор,
все вентили радиаторов должны быть полностью
открыты. Укажите на это эксплуатирующей стороне.
e
Опасно!
Опасность для жизни из-за токоведущих подклю-
чений!
Сетевой выключатель неполностью отключает подачу
тока.
Перед работами на приборе отключайте подачу
тока.
Предохраните подвод электричества от повтор-
ного включения.
Целесообразно проложить электропровода к отопительному
аппарату еще до установки регулятора.
–
–
>
>
>
>
>
3
1
4
2

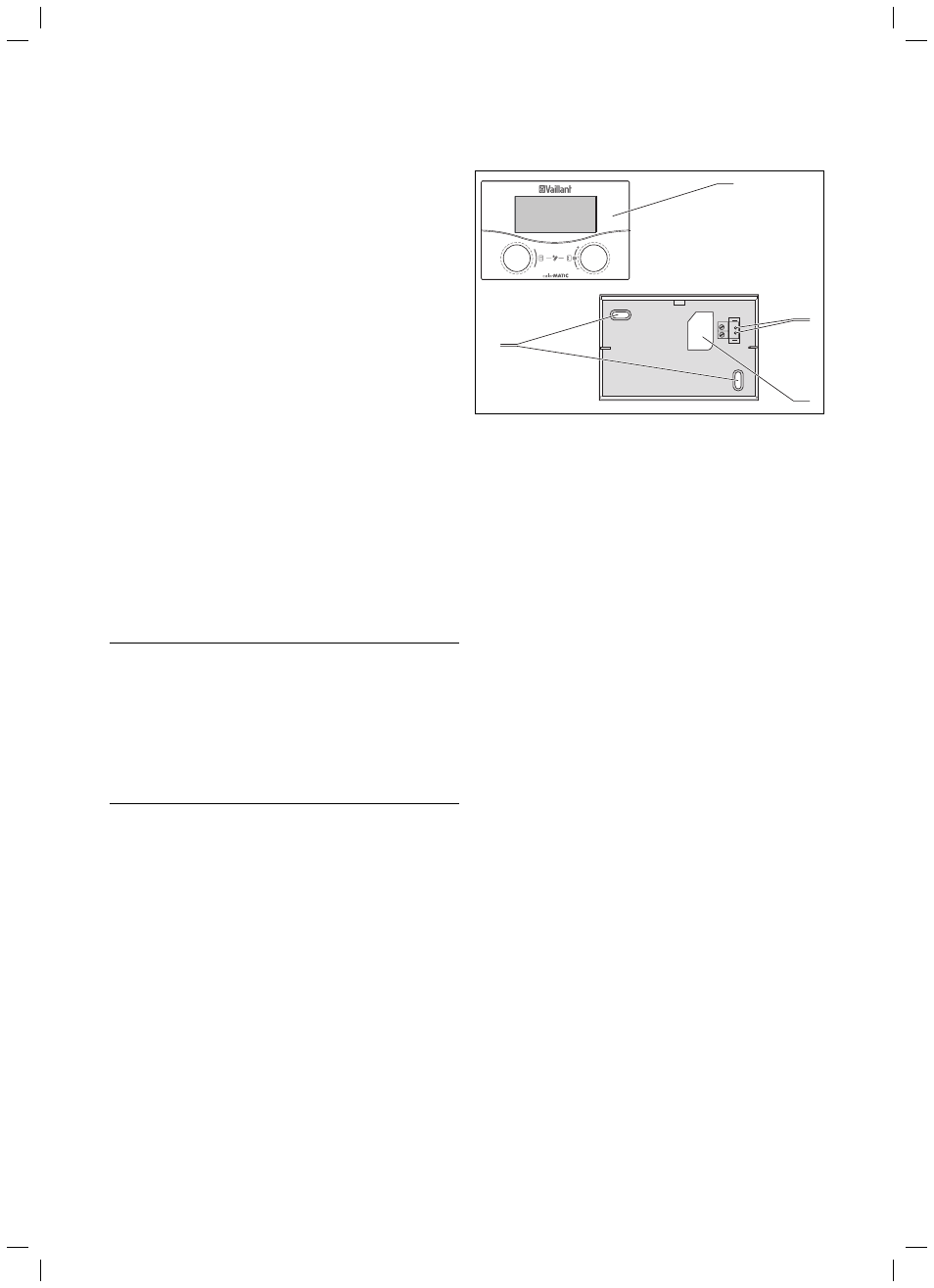

Рис. 4.4 Монтаж в качестве прибора дистанционного управления
Легенда
1
Регулятор
2 Крепления
3 Кабельный
ввод
4 Крепежные
отверстия
Отключите подачу тока.
Предохраните подачу тока от повторного включения.
Откройте корпус для настенного монтажа с помощью отвер-
тки.
Снимите крышку прибора.
Извлеките регулятор.
Разместите два крепежных отверстия (3) для настенного
цоколя VR 55 диаметром 6 мм
(→ рис. 4.4).
Вставьте дюбели, входящие в объем поставки.
Протяните соединительный кабель через кабельный ввод (3).
Закрепите настенный цоколь на стене двумя входящими в
объем поставки винтами.
Подключите присоединительный кабель (→ рис. 4.3).
Установите регулирующий прибор на настенном цоколе так,
чтобы штифты с обратной стороны верхней части вошли в
пазы (2).
Вставьте регулирующий прибор (1) в настенный цоколь и
надавите так, чтобы он защелкнулся.
Вставьте в корпус для настенного монтажа входящую в объем
поставки крышку.
Монтируйте крышку.
>
>
>
>
>
>
>
>
>
>
>
>
>
>
