Пример 4
Оснащение отопительной установки:
- 1
теплогенератор
(например, 1 напольный отопительный аппарат ecoCRAFT)
-
1 накопитель горячей воды
-
1 нерегулируемый отопительный контур (прямой, управля-
ется посредством прибора дистанционного управления)
-
1 регулируемый отопительный контур (1 радиаторный кон-
тур, управляется посредством прибора дистанционного
управления)
WW
KW
VF1
HK1-P
HK2-P
HK3-P
LP/UV1
HK2
HK3
VF2
VF3
SP
ZIR

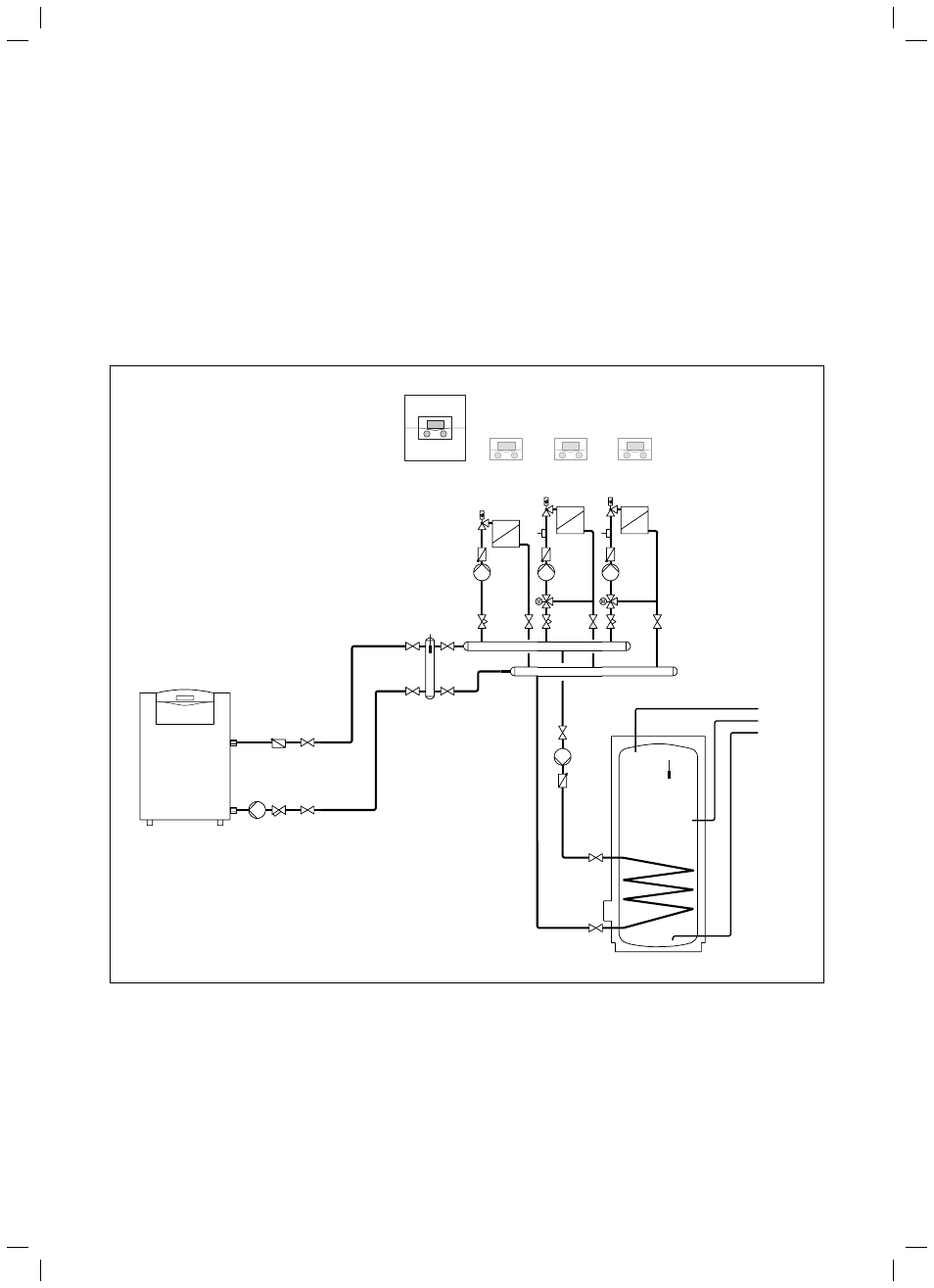

Рис. 5.9 calorMATIC 630 в комбинации с котлом ecoCRAFT
38
Руководство по монтажу calorMATIC 630 0020095106_00
