5 Электромонтаж
i
Электромонтаж должно выполнять только аттестован-
ное специализированное предприятие, которое
несет ответственность за соблюдение существующих
стандартов и директив.
Особенно мы указываем на предписание VDE 0100
(немецкого союза электротехников) и предписания
соответствующего предприятия энергоснабжения.
e
Опасно!
Опасность для жизни из-за токоведущих подклю-
чений!
Выполнение работ в распределительной коробке
отопительного аппарата представляет опасность для
жизни в результате удара током.
Сетевой выключатель неполностью отключает подачу
тока.
На клеммах присоединения к сети L и N даже при
выключенном главном выключателе имеется напря-
жение!
Перед работами на приборе отключайте подачу
тока.
Предохраните подвод электричества от повтор-
ного включения.
b
Осторожно!
Повреждения из-за короткого замыкания!
На проводах, проводящих сетевое напряжение (230
В), для подключения к штекеру ProE разрешается
зачищать максимум 30 мм изоляции. Если снять
больше, появляется опасность короткого замыкания
на электронной плате, если по ошибке кабели были
неправильно закреплены в штекере.
Для подключения к штекеру ProE зачищайте не
более 30 мм изоляции проводов.
Следите за корректностью проводки.
i
Номинальное напряжение сети должно составлять
230 В. При сетевом напряжении > 253 В и < 190 В
возможны эксплуатационные неисправности.
Аппарат должен подключаться к стационарной при-
соединительной линии и разделительному устройс-
тву с раствором контактов как минимум 3 мм
(например, предохранители, силовые выключатели).
Пожалуйста, соблюдайте соответствующие предписания.
>
>
>
>
>
5.1
Подключение отопительного аппарата без eBUS
b
Осторожно!
Неправильное функционирование из-за невер-
ной проводки!
При подключении более двух отопительных аппара-
тов без eBUS для каждого необходимо использовать
коммутационный модуль VR 30.
Клеммы 7/8/9 не активируются.
Подключайте все отопительные аппараты через
коммутационный модуль VR 30.
Откройте распределительную коробку отопительного аппа-
рата/котла согласно руководству по монтажу.

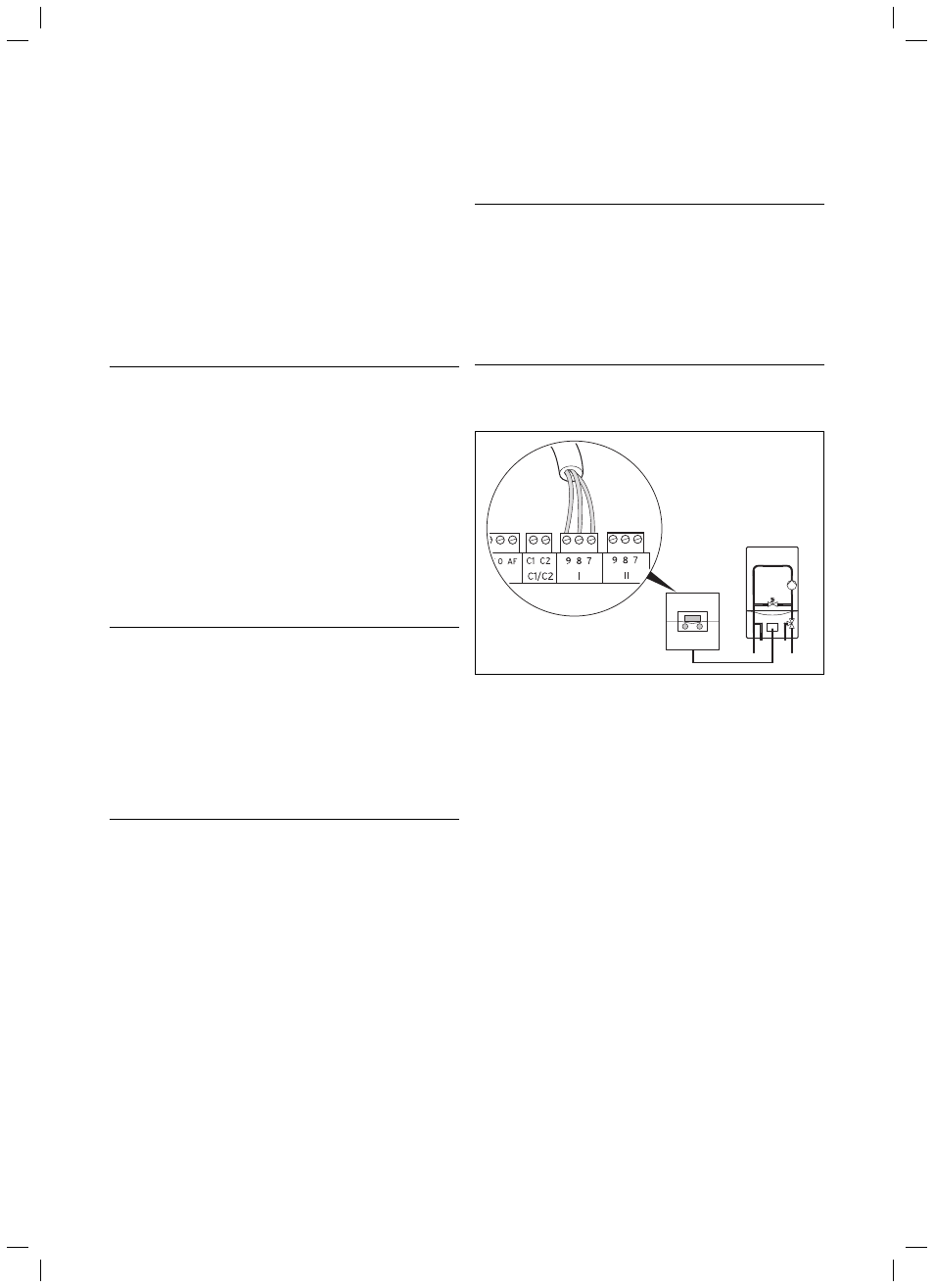

Рис. 5.1 Подключение отопительного аппарата
Выполните соединительную проводку отопительного аппарата
с помощью соединительной линии (мин. 3x0,75 мм
2
)
(→ рис. 5.1 ).
Соедините сетевой провод отопительного аппарата с сете-
вым кабелем в корпусе для настенного монтажа.
i
Прибор calorMATIC 630 оснащен сетевым выключа-
телем, посредством которого в целях выполнения
проверки и технического обслуживания можно
выключать всю внутреннюю электронику, а также
подсоединенные исполнительные элементы (насосы,
смесители).
Если в системе максимальный общий ток превышает 6,3 А, либо
превышена максимальная нагрузка контактов в 2 А, то потреби-
тель/потребители электроэнергии обязательно должны подклю-
чаться через защитный контактор.
>
>
>
>
