3
Описание аппарата и
функционирования
3.1
Конструкция и функционирование
Регулятор используется для регулирования систем отопления с
функцией приготовления горячей воды в зависимости от темпера-
туры наружного воздуха.
Регулятор может управлять следующими контурами установки:
одним емкостным водонагревателем,
макс. двумя модулирующими отопительными аппаратами без
eBUS,
одним модулирующим отопительным аппаратом с eBUS
или в качестве альтернативы одним 2-ступенчатым котлом,
двумя регулируемыми контурами и
одним нерегулируемым контуром
VRC DCF
VR 90
VR 60
calorMATIC 630

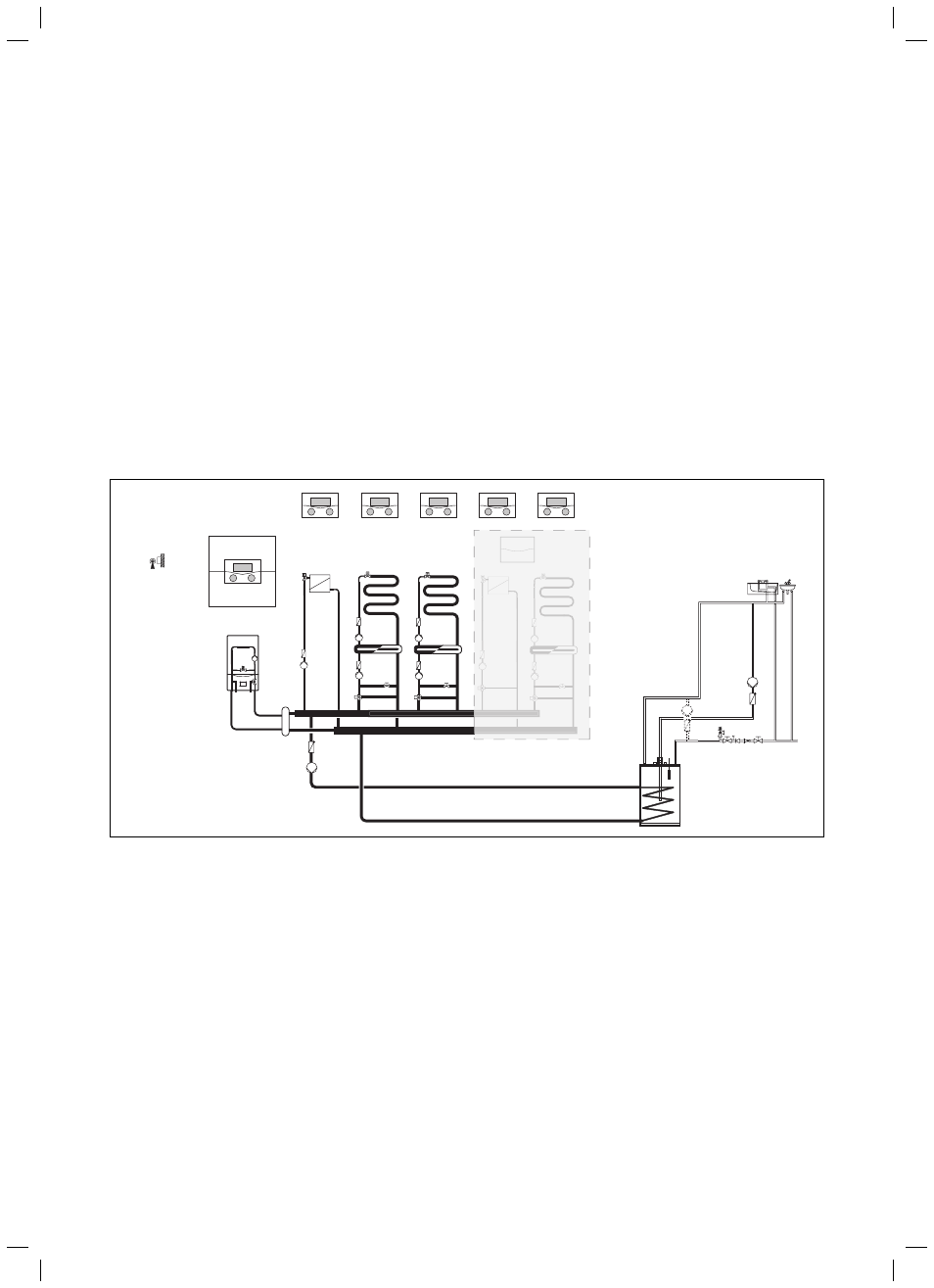

Рис. 3.1 Обзор системы
Легенда
VR 90 Прибор дистанционного управления
VR 60 Смесительный модуль
VRC DCF Датчик температуры наружного воздуха
Если необходимо дополнить систему отопления, например,
дополнительными отопительными контурами, то в систему отоп-
ления в целом можно интегрировать дополнительные компоненты
(→ рис. 3.1).
Для расширения системы отопления от индивидуальной котель-
ной можно подключить до шести дополнительных модулей (при-
надлежности) с двумя смесительными контурами каждый. То
есть: регулятор может управлять максимум 15 контурами.
–
–
–
–
