WW

KW

VF1

HK1-P

HK2-P

HK3-P

HK2

HK3

VF2

VF3

SP

ZIR

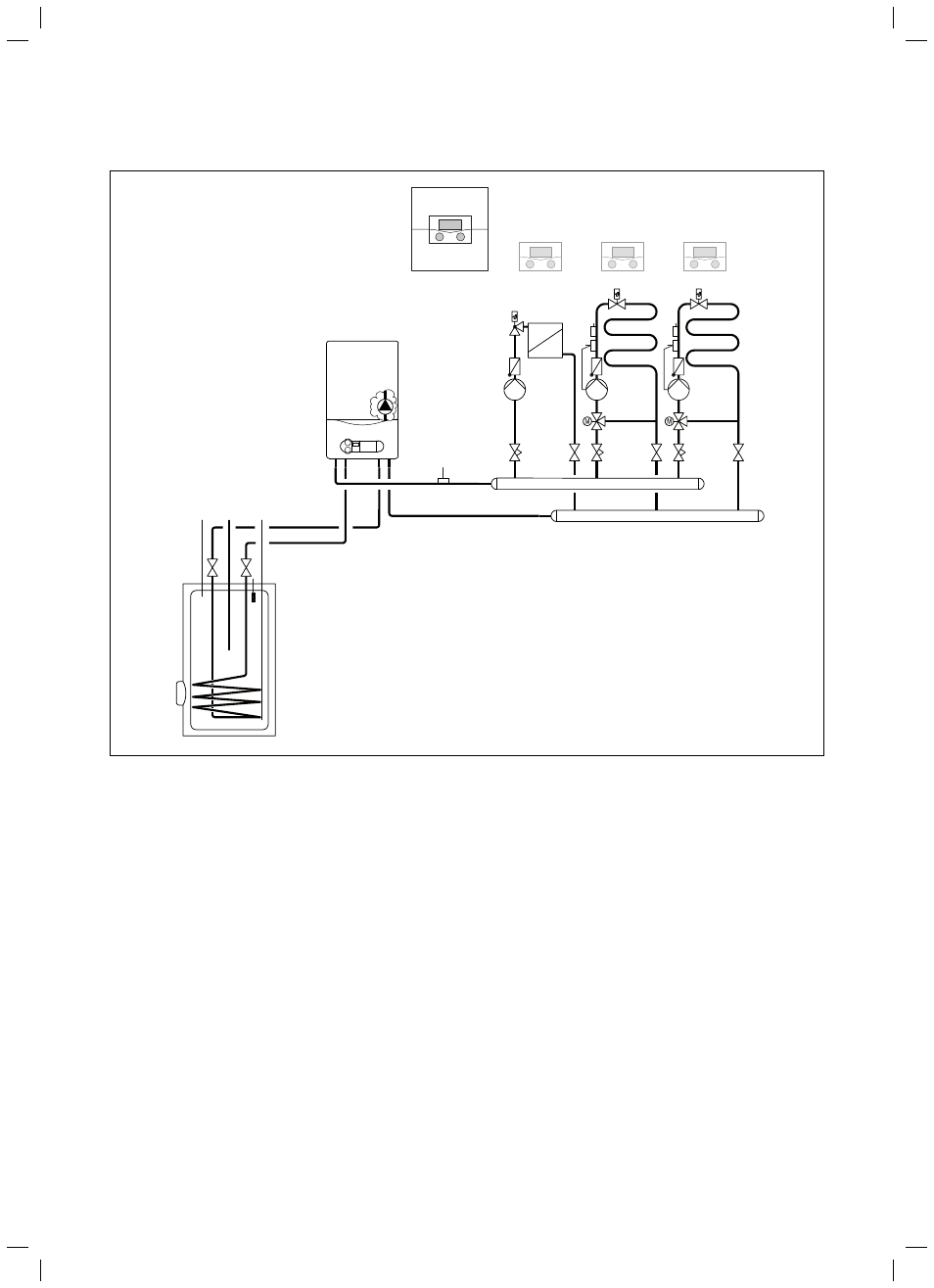

Рис. 5.5 Настенный отопительный аппарат с VRC 630

Легенда
WW Емкостный

водонагреватель

ZIR

Циркуляционный насос ГВС

SP

Датчик температуры накопителя

KW Холодная

вода

VF 1

Датчик подающей линии 1

VF 2

Датчик подающей линии 2

VF 3

Датчик подающей линии 3

HK 1-P Насос отопительного контура 1
HK 2-P Насос отопительного контура 2
HK 3-P Насос отопительного контура 3
HK 2

Смеситель

HK 3

Смеситель

i

Внимание, схематичное изображение!

Данная схема системы не содержит необходимые
для технически правильного монтажа запорные и
предохранительные устройства. Требуется специфи-
ческое проектирование системы!

33

Руководство по монтажу calorMATIC 630 0020095106_00
