Пример 5
Оснащение отопительной установки:
-
2 теплогенератора (например, ecoCRAFT)
-
1 модуль смесительного контура VR 60
-
1 накопитель горячей воды
-
1 нерегулируемый отопительный контур (прямой, управля-
ется посредством прибора дистанционного управления)
-
2 регулируемых отопительных контура (1 контур наполь-
ного отопления, 1 радиаторный контур, управляется пос-
редством прибора дистанционного управления)
WW
KW
VF1
HK1-P
HK2-P
HK3-P
LP/UV1
HK2
HK3
HKa-P
HKa
HKb-P
HKb
VF2
BUS
BUS
2
2
VR 32
VR 60
VF3
VFa
VFb
SP
5
ZIR

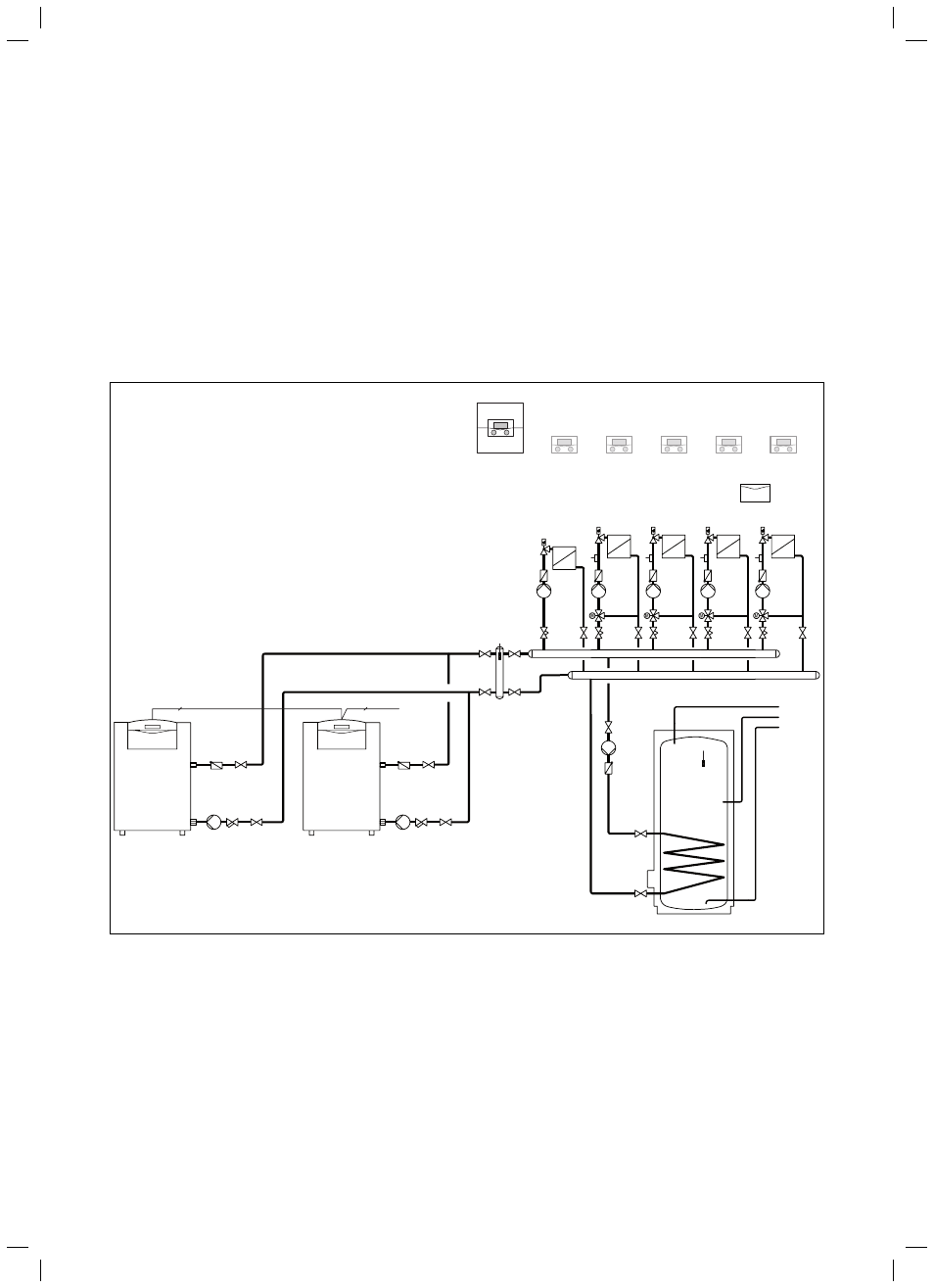

Рис. 5.10 calorMATIС 630 в комбинации с двумя котлами ecoCRAFT
40
Руководство по монтажу calorMATIC 630 0020095106_00
5 Электромонтаж
