Электромонтаж 5 – Инструкция по эксплуатации VAILLANT calorMATIC 630
Страница 95
Легенда
VR 32
Коммутационный модуль VR 32
VR 60
Смесительный модуль VR 60
BUS eBUS
WW Емкостный
водонагреватель
ZIR
Циркуляционный насос ГВС
SP
Датчик температуры накопителя
KW Холодная
вода
VF 1
Датчик температуры подающей линии
VF 2
Датчик температуры подающей линии отопительного контура 2
VF 3
Датчик температуры подающей линии отопительного контура 3
VFa
Датчик температуры подающей линии смесительного контура a
VFb
Датчик температуры подающей линии смесительного контура b
HK 1-P
Насос контура горелки
HK 2-P
Насос отопительного контура 2
HK 3-P
Насос отопительного контура 3
HKa-P
Насос системы отопления смесительного контура
HKb-P
Насос системы отопления смесительного контура
HK 2
Смеситель отопительного контура 2
HK 3
Смеситель отопительного контура 3
HK a
Смеситель смесительного контура a
HK b
Смеситель смесительного контура b
LP/UV1 Насос загрузки накопителя/переключающий клапан
i
Внимание, схематичное изображение!
Данная схема системы не содержит необходимые
для технически правильного монтажа запорные и
предохранительные устройства. Требуется специфи-
ческое проектирование системы!
5.4
Подключение DCF-приемника
b
Осторожно!
Неправильное функционирование из-за ненадле-
жащего
монтажа!
Подключенный к отопительному аппарату датчик
температуры наружного воздуха игнорируется.
Подключите датчик температуры наружного воз-
духа к регулятору.

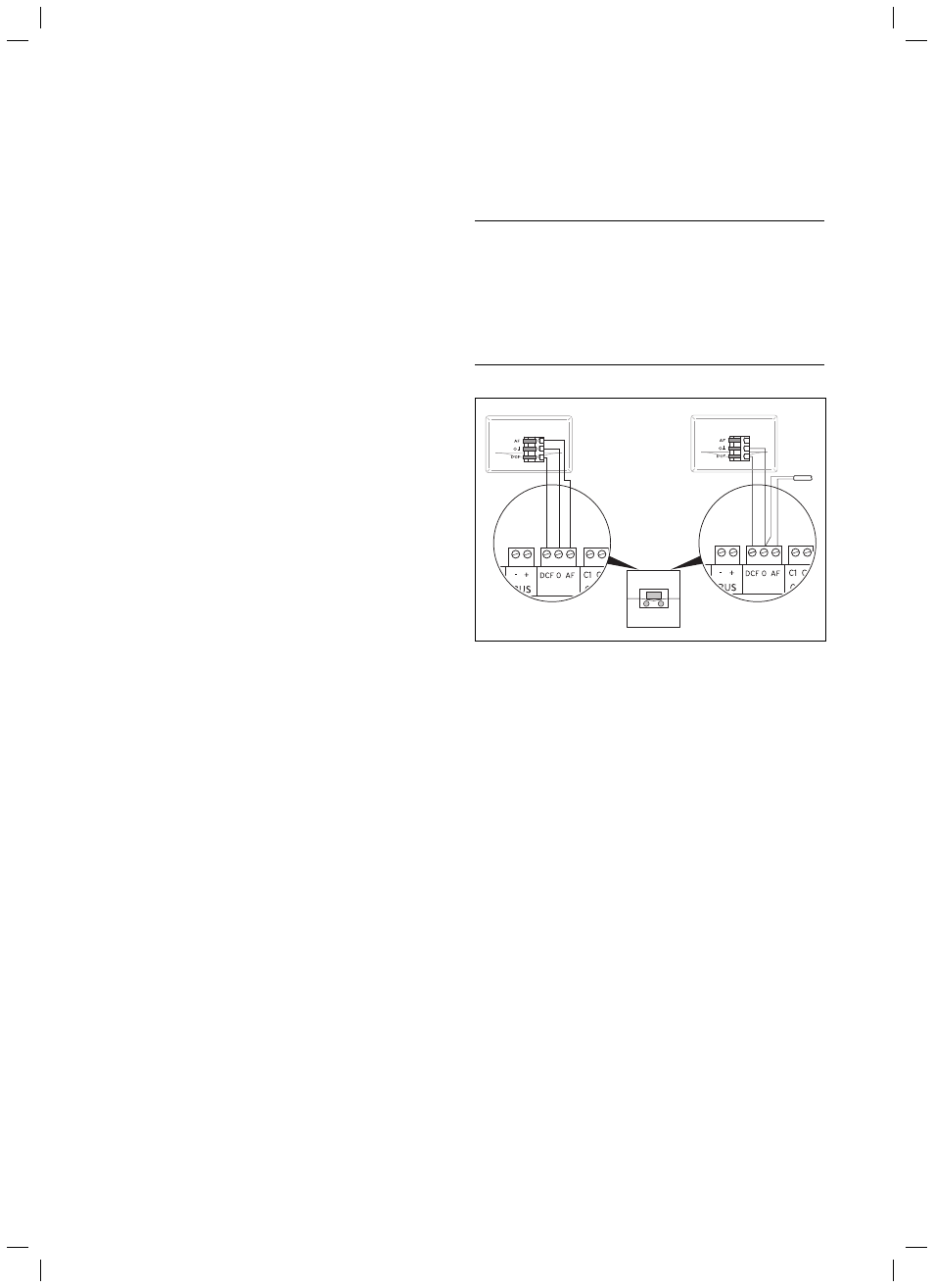

Рис. 5.11 Подключение DCF-приемника
слева: с прилагающимся датчиком температуры наружного
воздуха (VRC DCF),
справа: особое решение с датчиком температуры наружного
воздуха VRC 693
Если на месте монтажа датчика температуры наружного воздуха
не удается поймать радиосигнал, следует использовать датчик
VRC 693.
Подключите датчик температуры наружного воздуха к регуля-
тору.
Выполните электромонтаж DCF-приемника согласно
рис. 5.11.
Если Вы монтировали датчик температуры наружного воздуха
VRC DCF, обратите внимание на следующее:
обычно время синхронизации радиоприема составляет
прибл. 5 минут и в зависимости от местных и конструктив-
ных условий, а также от погоды может длиться до 20 минут.
>
>
>
–
41
Руководство по монтажу calorMATIC 630 0020095106_00
Электромонтаж 5
