Монтаж 4 – Инструкция по эксплуатации VAILLANT calorMATIC 630
Страница 79
~ 40 mm
4,5 - 10 mm

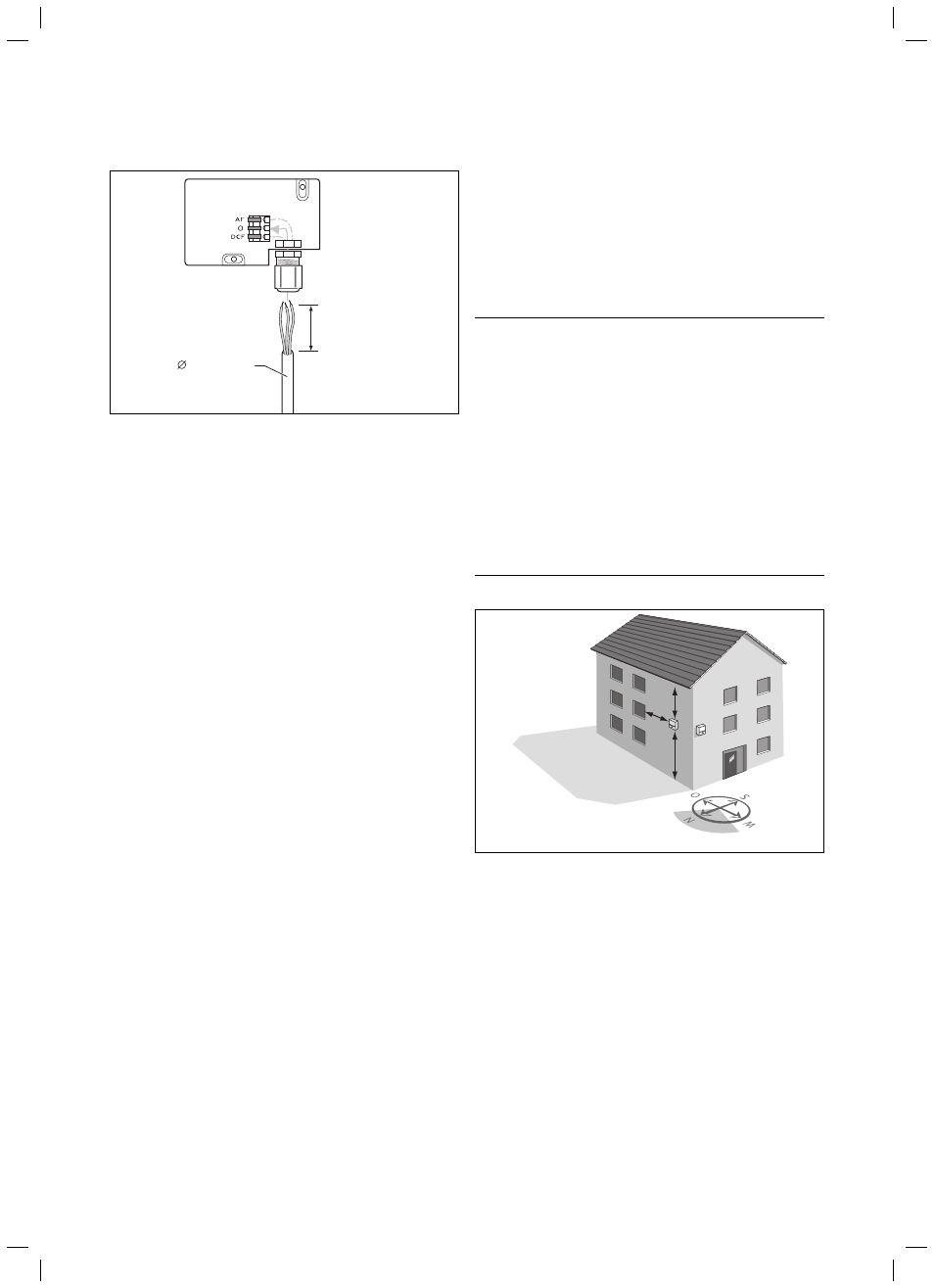

Рис. 4.7 Подключение кабеля DCF-приемника
Немного ослабьте накидную гайку (2) и протолкните соеди-
нительный кабель снизу через кабельный ввод.
Электромонтаж осуществляется так, как описано в гл. 5.4.
Снова затяните накидную гайку (2). Уплотнение в кабельном
вводе адаптируется к диаметру используемого кабеля (диа-
метр кабеля: от 4,5 до 10 мм).
Положите уплотнение между настенным цоколем и крышкой
корпуса.
Вдавите крышку корпуса в настенный цоколь, чтобы она
защелкнулась.
Обычно время синхронизации составляет прибл. 5 минут и в
зависимости от местных и конструктивных условий, а также от
погоды может длиться до 20 минут.
>
>
>
>
>
4.8.4
Монтаж датчика температуры наружного воздуха
VRC 693
Данный прибор разрешается открывать и устанавливать только
аттестованному специалисту согласно рисункам. При этом
строго соблюдать существующие правила по технике безопас-
ности, а также руководства по монтажу отопительного аппарата
и регулятора отопления.
b
Осторожно!
Материальный ущерб из-за ненадлежащего мон-
тажа!
Ненадлежащий монтаж может стать причиной пов-
реждений прибора и/или стены здания, например,
из-за влажности.
Придерживайтесь описанного кабелепровода и
правильного положения для монтажа датчика тем-
пературы наружного воздуха.
Просверлите проход через стену с уклоном
наружу.
Прокладывайте присоединительный кабель с пет-
лей для стекания капель влаги.
Следите за герметичностью датчика температуры
наружного воздуха.
2/3
1/3
>1 m
N, NW
Рис. 4.8 Место монтажа датчика температуры наружного воздуха
VRC 693
В зависимости от доступности места монтажа можно выбрать
корпус для настенного монтажа или конструкцию для встраива-
ния в стену.
>
>
>
>
25
Руководство по монтажу calorMATIC 630 0020095106_00
Монтаж 4
