5.2
Подключение отопительного аппарата с eBUS
Откройте распределительную коробку отопительного аппа-
рата согласно руководству по монтажу.

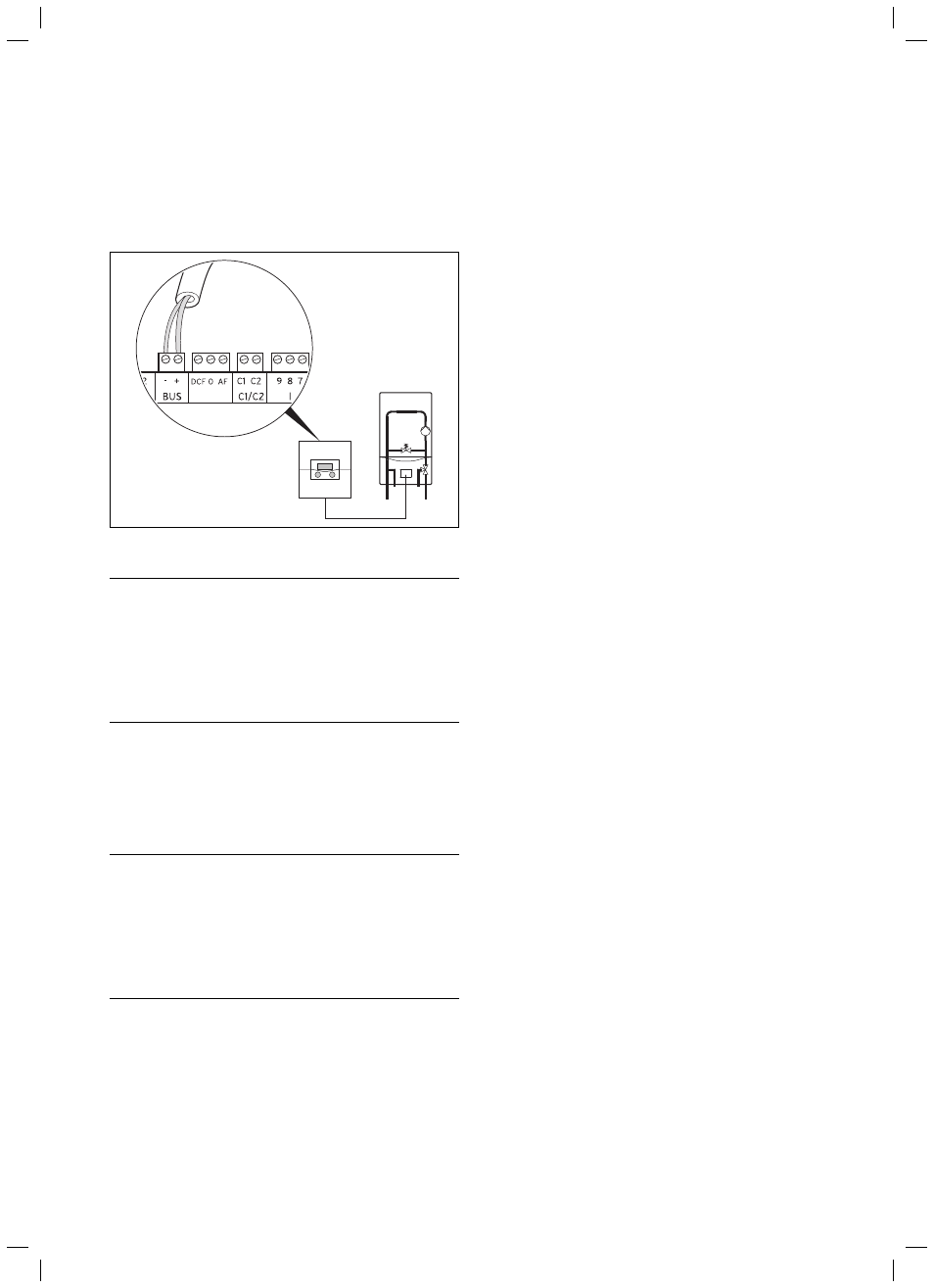

Рис. 5.2 Подключение отопительного аппарата
b
Осторожно!
Неправильное функционирование из-за невер-
ной проводки!
Для отопительных аппаратов с eBUS следует исполь-
зовать подключение eBUS, поскольку в противном
случае система не будет работать.
Не используйте клеммы 7/8/9 параллельно с
eBUS.
В случае подключения котлов в каскад все дополнительные
отопительные аппараты с eBUS подключайте через VR 32.
На коммутационном модуле VR 32 укажите соответствующий
номер аппарата на адресном переключателе.
Пример: "2" для 2-го отопительного аппарата,
"3" для 3-го отопительного аппарата и т. д.
b
Осторожно!
Неправильное функционирование из-за невер-
ной полярности!
Неверная полярность мешает связи через eBUS и
может приводить к короткому замыканию.
Регулятор уже не может управлять системой отопле-
ния.
Следите за корректной полярностью.
Выполните соединительную проводку отопительного аппарата
согласно рис. 5.2.
Провод eBUS (минимум 2x0,75 мм
2
) предоставляется монтаж-
ным предприятием.
>
>
>
>
–
>
>
i
Регулятор оснащен сетевым выключателем, посредс-
твом которого в целях выполнения проверки и техни-
ческого обслуживания можно выключать всю внут-
реннюю электронику, а также подсоединенные
исполнительные элементы (насосы, смесители).
Если в системе максимальный общий ток превышает 6,3 А, либо
превышена максимальная нагрузка контактов в 2 А, то потреби-
тель/потребители электроэнергии обязательно должны подклю-
чаться через защитный контактор.
Котлы сторонних производителей или одно- или двухступенчатые
аппараты предыдущих поколений (старые аппараты) допустимо
подключать (до 6 штук) к регулятору используя для каждого котла
свой коммутационный модуль VR 31.
